圆盘驱动双导柱直线衬套往复运动机构

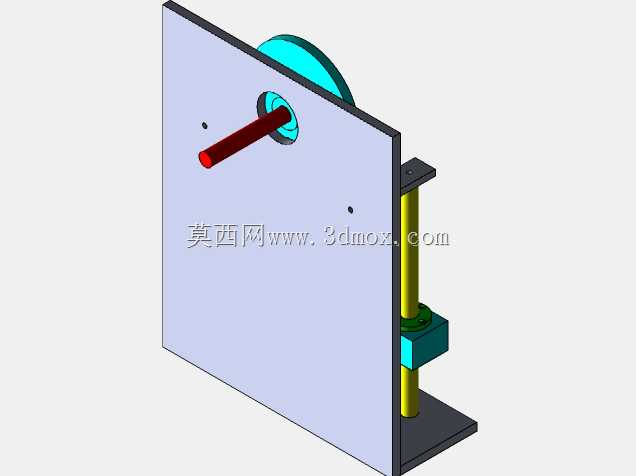

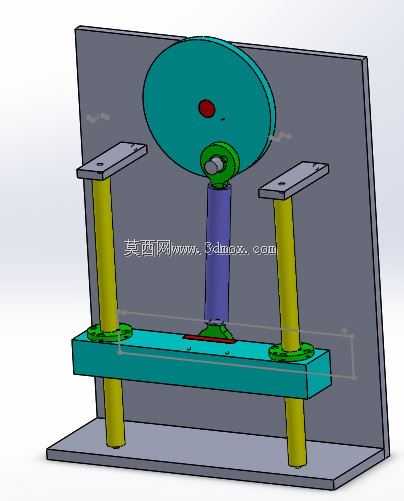

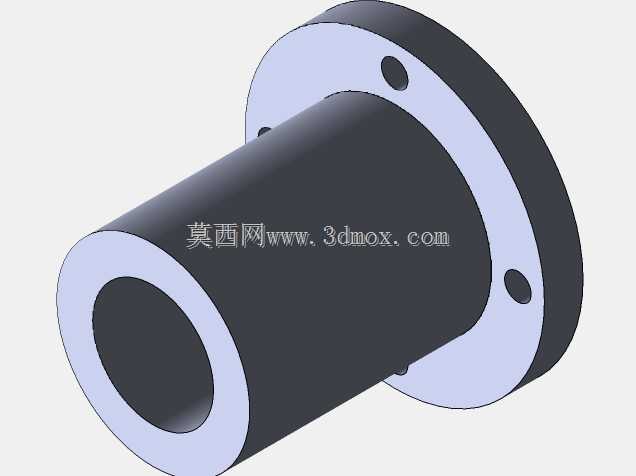

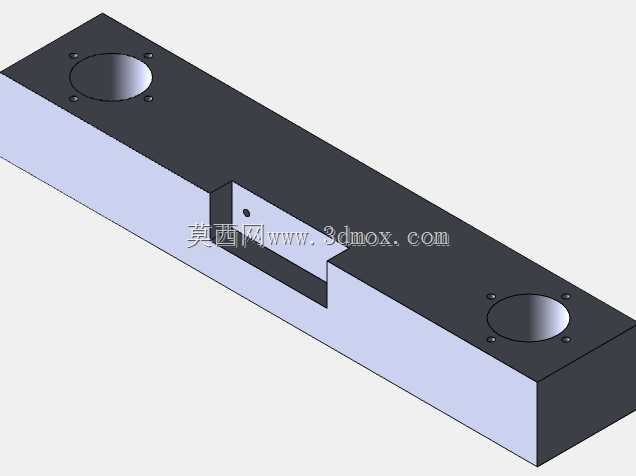

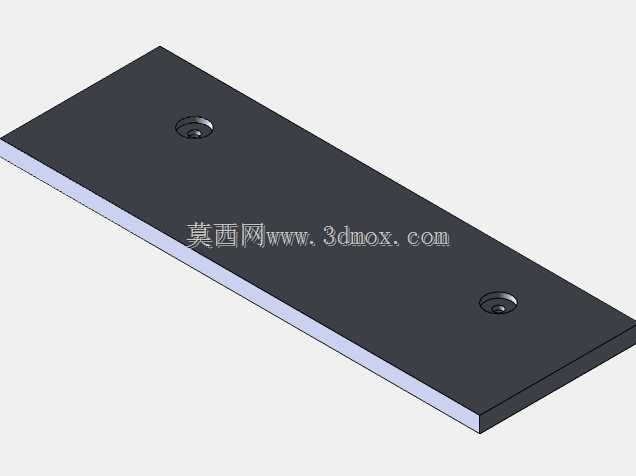

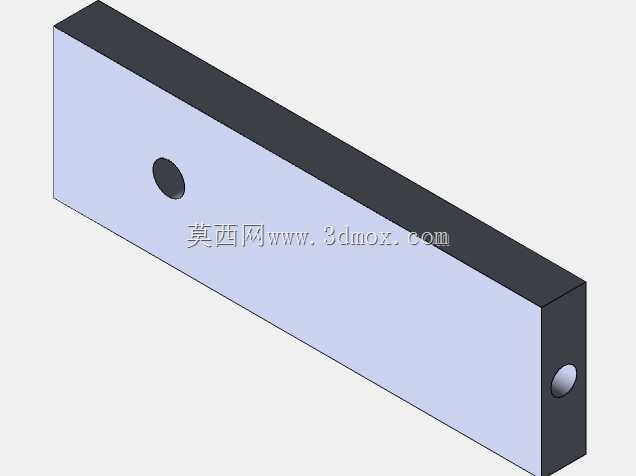

　　该机构核心实现旋转运动到直线往复运动的稳定转换，在轻载自动化送料、工位节拍式抬升、小型冲压辅助进给场景中应用广泛，尤其适配行程固定、负载沿导柱轴向分布的工位动作需求，相比曲柄滑块结构，其运动过程无侧向分力传导至执行端，衬套磨损量可降低四成以上，长期运行的位置重复精度更易保持。整套机构采用立式背板安装布局，底部为整块安装基准底板，两根平行光轴导柱垂直固定在底板与顶部安装支板之间，导柱跨距根据执行端负载宽度设定，确保滑动过程中不会出现卡滞别劲的情况；中间滑动台通过两个直线衬套与导柱配合，衬套嵌入滑动台两端的安装孔内，配合面预留合理的间隙公差，既保证滑动顺畅，又控制径向窜动量在0.02mm以内。动力输入端为偏心安装的圆盘构件，

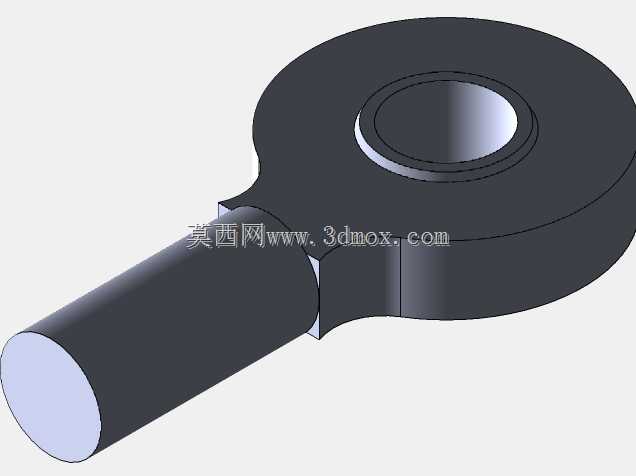

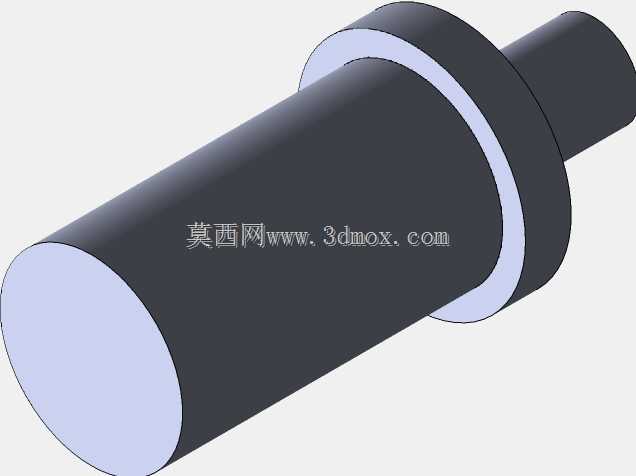

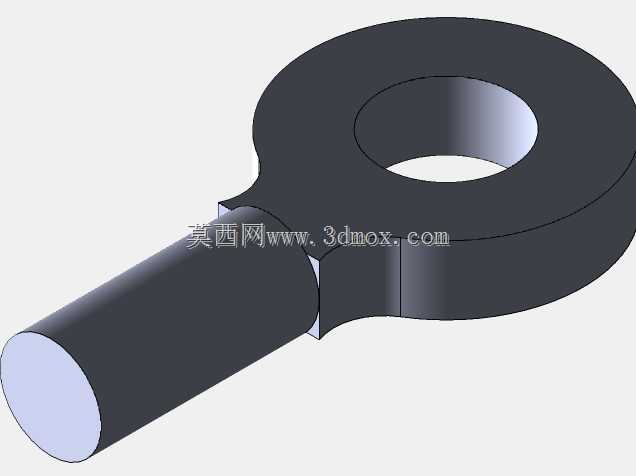

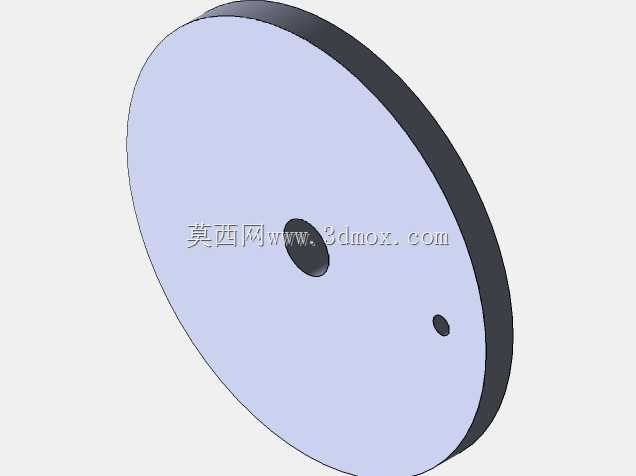

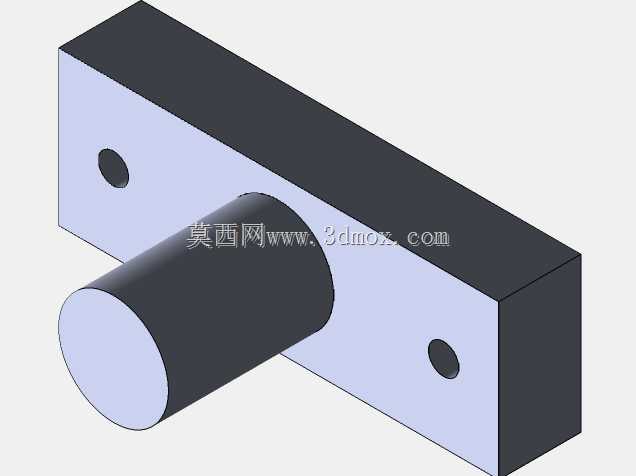

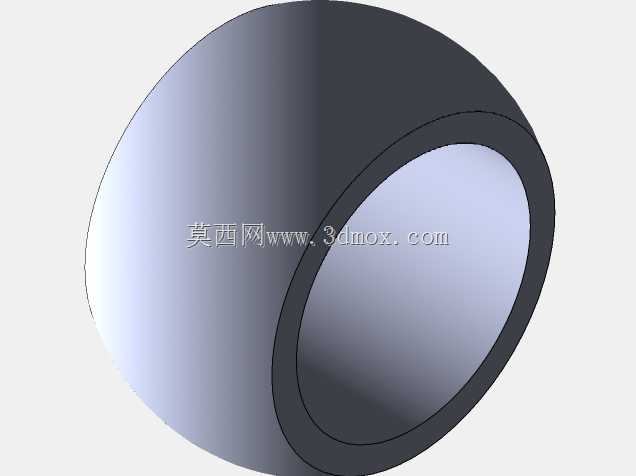

　　圆盘通过中心转轴固定在背板上部的轴承座内，圆盘端面的偏心销通过连接套与滑动台中部的驱动座铰接，当圆盘做整周旋转时，偏心销带动连接套做平面运动，进而驱动滑动台沿双导柱做上下方向的直线往复运动，行程长度由圆盘的偏心距直接决定，可通过更换不同偏心距的圆盘快速调整行程参数，适配不同的工位动作需求。设计过程中优先校核了导柱的长径比，避免滑动台运行到下止点时导柱出现挠曲变形，同时将驱动点设置在滑动台的中心位置，保证两个衬套的受力均匀，避免单侧衬套偏磨；安装边界方面，背板预留了与设备机架连接的安装孔位，底部底板可根据实际集成需求加装执行元件安装位，顶部支板可加装行程限位开关，整套机构无需额外添加导向辅助件即可独立完成运动输出，

　　集成到小型自动化设备中时，可直接作为直线动作单元使用，无需二次进行导向结构设计，大幅缩短设备的开发周期。滑动台的台面预留了标准的螺纹安装孔，可直接固定工装夹具、吸嘴安装板、推料板等执行部件，运动过程中圆盘的偏心转动惯量经过平衡设计，运行时的振动量控制在较低水平，适配每分钟30-60次的往复节拍工况，在电子元件分拣、小型工件压装辅助送进、包装线工位抬升等场景中，可直接替换气缸类直线执行元件，避免气源波动带来的动作不稳定问题。
