圆盘曲柄连杆传动机构结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:673407
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计
  • 圆盘曲柄连杆传动机构结构设计

  这套圆盘曲柄连杆结构,核心是实现旋转运动到往复摆动的稳定转换,在小型轻工送料机构、纺织机开口装置、简易冲床进给单元里都能见到同原理的应用场景。设计时首先要敲定的是曲柄销的回转半径,这个参数直接决定了从动摆杆的摆角范围,实际选型时要匹配执行端的行程需求,比如给小型物料推送结构配套时,回转半径每增加5mm,摆杆端点的线位移会对应放大,要提前核算安装空间内的运动干涉边界。

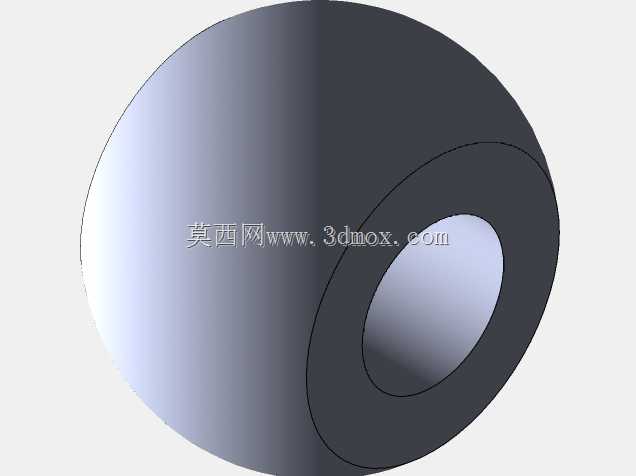

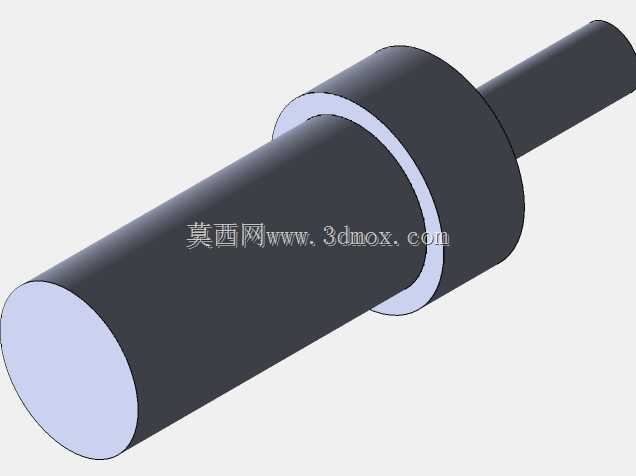

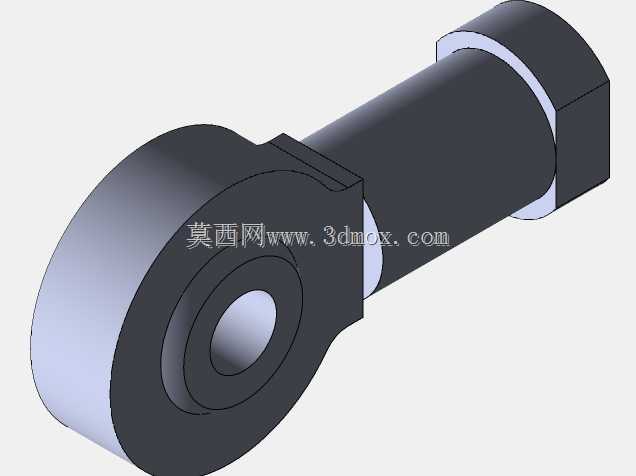

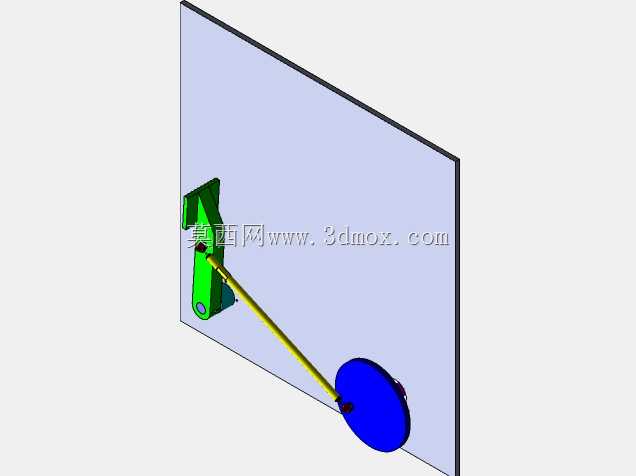

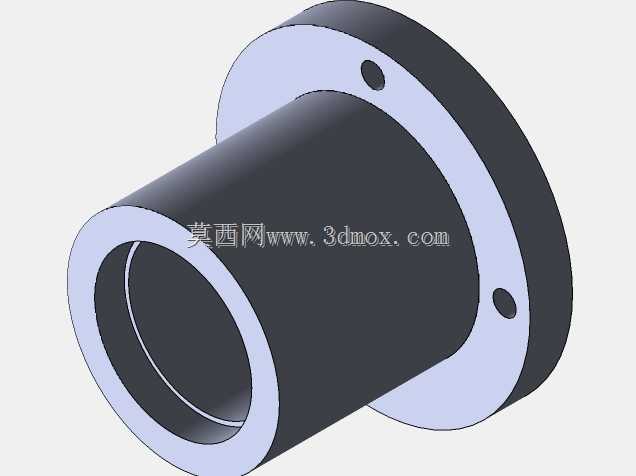

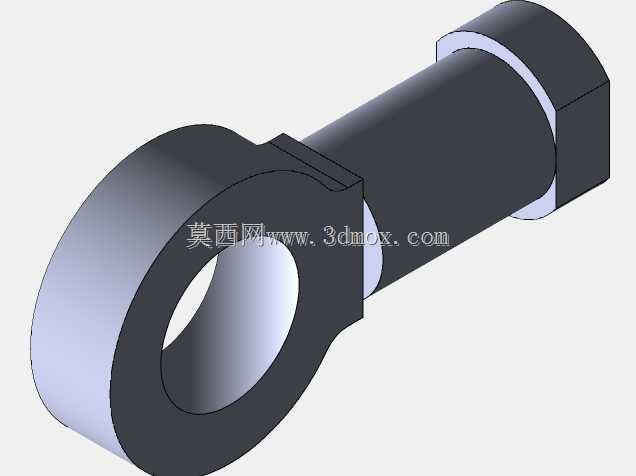

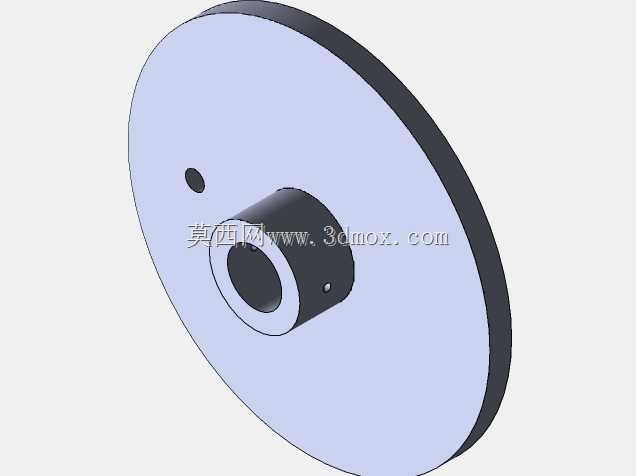

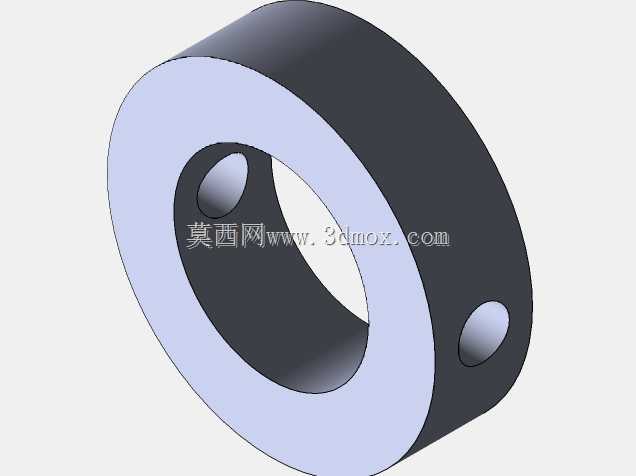

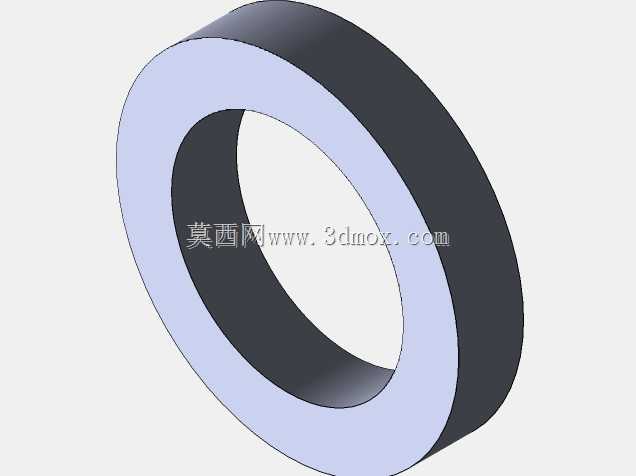

  从结构组成来看,深蓝色圆盘作为主动回转件,中心孔要适配驱动轴的配合公差,通常选H7/k6的过渡配合保证传动同轴度,圆盘上的偏心销位置要做淬火硬化处理,避免长期和连杆端关节轴承摩擦出现磨损松旷。中间的连杆采用等截面杆身设计,两端的铰接孔分别配套自润滑衬套,不需要额外加注润滑脂就能满足中低速工况的使用需求,杆身长度要和曲柄回转半径、摆杆固定铰点位置做运动学仿真校核,避免出现传动死点,尤其是在从动件带负载启动的场景下,死点位置会直接导致驱动电机堵转。

  左侧的绿色摆杆是运动输出端,下端的固定铰点要安装在设备的安装基板上,铰点的同轴度公差要控制在0.02mm以内,否则会出现连杆别劲、运动卡滞的问题。摆杆的上端可以根据实际使用需求加装执行构件,比如推料头、拨叉、检测触头等,适配不同的工序动作。安装时要注意整套机构的平面度,所有铰接点的回转轴线要保持平行,偏差过大会导致连杆承受附加弯矩,缩短铰接件的使用寿命。

  实际应用中,这套结构适合转速不超过300rpm的中低速传动场景,主动圆盘可以直接配套减速电机输出轴安装,不需要额外增加传动链,整体结构紧凑,占用安装空间小,维护成本低。设计时还要预留运动安全间隙,圆盘外圆到设备机架的距离要大于10mm,摆杆摆动到极限位置时,和周边结构的间隙不小于5mm,避免加工误差、装配误差导致运动过程中出现碰撞。连杆的杆身强度要做校核,按照最大负载的1.5倍做安全系数储备,杆身截面尺寸根据传递扭矩大小调整,保证传动过程中不会出现弯曲变形。
