SK16型立式光轴支撑固定座结构设计

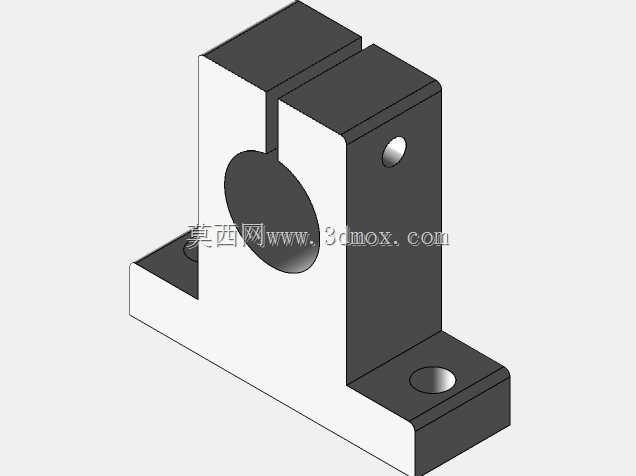

　　这款SK16规格的立式轴支撑座，是直线传动系统里极为常见的基础固定元件，日常在各类轻载直线导向机构、小型自动化送料模组、检测设备的滑动导向单元里都能见到它的身影，核心作用是为直径16mm的圆柱光轴提供刚性支撑点位，抵消光轴长距布置时产生的挠度变形，保证光轴的直线度基准不发生偏移。从结构设计来看，整体采用L型立式布局，底部为带两个安装沉孔的法兰底座，安装时可通过内六角螺栓直接固定在设备安装基板上，沉孔设计能够让螺栓头完全没入座体平面，不会出现凸起干涉相邻部件的问题，两个安装孔的孔距经过标准化匹配，适配市面常规的16轴支撑座安装孔位，替换时无需重新打孔调整。座体上部为开缝式夹持结构，中间的通孔用于穿入光轴，侧边的开缝配合锁紧螺钉，

　　能够在光轴穿入到位后通过拧紧螺钉收紧开缝间隙，对光轴形成均匀的抱紧力，这种抱紧式固定不会像顶丝固定那样在光轴表面产生压痕，也能避免长期运行后光轴出现松动移位的问题。设计时特意将夹持段的轴向长度做了合理加长，相比短款支撑座，更长的夹持面能够分散抱紧应力，即使在设备存在小幅振动的工况下，也能保证光轴的固定可靠性，不会出现夹持端光轴偏摆的情况。座体上的锁紧螺纹孔采用垂直于开缝面的布置，拧紧螺钉时受力方向正对开缝，能够用较小的锁紧力矩获得足够的抱紧力，同时也方便操作人员在设备外侧完成锁紧操作，不需要预留过大的操作空间。安装边界方面，底座的厚度、整体高度都经过尺寸校核，安装后座体不会突出光轴的安装基准面过多，在紧凑排布的多轴并列机构里，

　　相邻支撑座之间不会发生干涉，同时座体的边角都做了小倒角处理，既去除了加工毛刺避免安装时划伤操作人员，也能减少装配过程中与其他部件的磕碰损伤。实际选型使用时，这类支撑座通常搭配直线轴承、滑动轴套配合使用，在光轴的两端或者中间跨距过大的位置增设支撑点，能够大幅提升整个导向机构的运行刚性，减少光轴受力后的弹性变形量，保证搭载在光轴上的滑动部件运行平稳无卡滞。
