kh56km2u121伺服电机结构设计

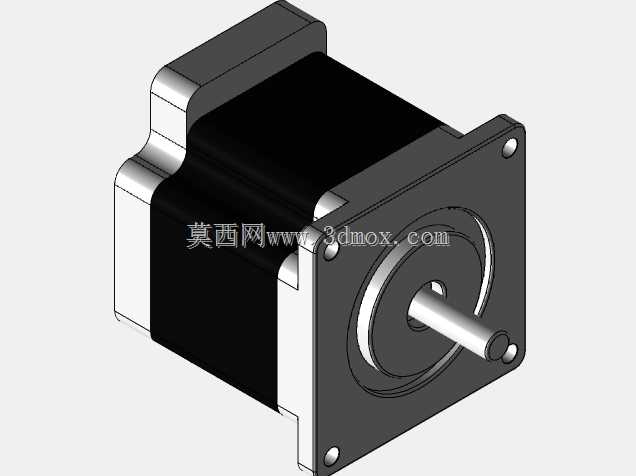

　　这款伺服电机的三维结构可直接适配多类工业设备的驱动端选型参考，日常在3C电子装配线的点胶工位、小型数控雕铣设备的进给轴、包装生产线的定长送料机构中，这类规格的伺服电机都有极高的应用覆盖率，做设备布局时可以直接调用该模型核对安装空间，避免后期装配出现干涉问题。从结构设计逻辑来看，该模型还原了方形法兰安装端的全部细节，法兰端的四个安装孔位、输出轴的轴径与伸出长度、轴端的定位平面都做了精准复刻，后端的编码器防护壳体与主体机座的衔接过渡也完全符合实物的装配关系，机座表面的散热筋结构虽然没有做夸张的冗余设计，但刚好匹配该功率段伺服的散热需求，不会因为过度增加散热结构导致整体体积偏大，挤占设备内部的走线空间。做设备结构设计时，

　　这类伺服电机的安装边界是必须优先核对的参数，该模型的方形法兰边长、机座主体的截面尺寸、电机整体的轴向总长都和实物参数保持一致，输出轴的中心高也符合对应安装支架的通用标准，选型时不用再反复核对二维样本的尺寸标注，直接把模型调入装配体就能完成安装位的初步排布，甚至可以直接在装配环境里匹配对应的联轴器、电机安装座、同步带轮等配套传动件，大幅缩短前期方案的排布时间。从功能特性来看，该结构对应的伺服电机属于中小功率段的驱动元件，输出扭矩可以满足大部分轻载精密传动的需求，输出轴的轴承位结构做了合理的载荷分配，能承受一定的径向负载，适配同步带传动、直连丝杠传动等多种常见的传动连接方式，后端的出线位置也做了明确的结构预留，

　　设计设备走线槽时可以提前规划线缆的弯曲半径，避免出现线缆弯折角度过大影响使用寿命的问题。很多刚接触结构设计的工程师做设备排布时，经常会忽略电机尾部的编码器空间和线缆弯折空间，直接按照机座长度预留安装位，最后装配时才发现尾部空间不足，这个模型完整还原了电机的全部外轮廓结构，包括尾部的凸起部分，调入装配体后就能直观看到所有需要预留的空间边界，不管是做卧式安装还是立式安装的结构，都能快速核对周边的结构件是否存在干涉，甚至可以直接参考模型的安装孔位来设计电机安装板的孔位，减少尺寸核对的误差。
