通讯设备用开槽式接触PIN针结构设计

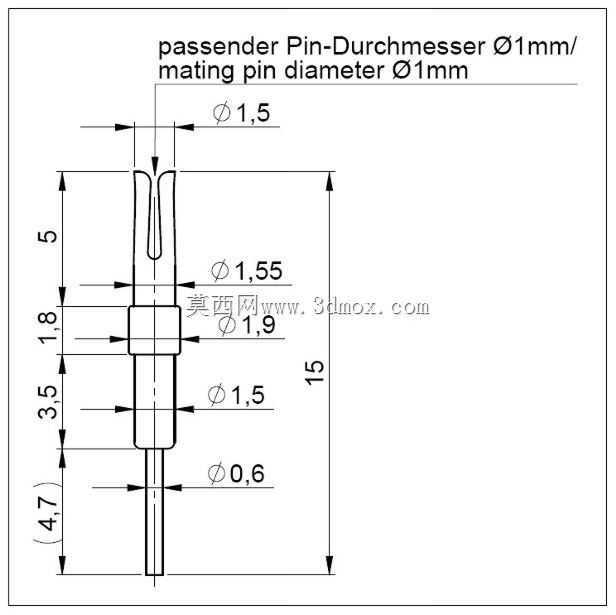

　　这类开槽式接触PIN针是通讯互连场景里的基础导电连接件，日常在通讯板卡互连、射频模块对接、小型信号传输接插件里都能见到它的身影，核心作用是实现两个对接电路之间的稳定低阻导通，同时承担插拔过程中的机械定位与接触保持功能。从结构设计逻辑来看，针体上部的纵向开槽是核心功能结构，开槽形成的多瓣弹性臂在插入适配的母端插孔时，会产生径向的弹性形变，依靠金属材料本身的弹性回复力抱紧插孔内壁，既可以保证足够的接触正压力降低接触电阻，也能抵消一定的加工公差与装配偏差，避免出现接触不良、信号瞬断的问题。针体中部的环形凸台是安装定位结构，装配时这个凸台会卡在塑胶基座的定位台阶上，限制PIN针的轴向窜动，避免插拔过程中PIN针出现移位、退针的故障，

　　凸台的外径尺寸需要和基座安装孔做过盈配合设计，过盈量通常控制在0.02-0.05mm区间，既能保证压装后的固定强度，也不会因为过盈量过大导致塑胶基座开裂。下部的直杆段是焊接或者压接端，根据应用场景不同可以做成直插焊板结构，适配PCB板的通孔焊接工艺，也可以做成压线结构适配导线压接场景，直杆段的直径公差需要控制在h7级别，保证和PCB孔或者压线端子的配合精度。设计这类PIN针的时候，首先要明确对接端的插拔力要求，弹性臂的长度、开槽的宽度、瓣片的厚度都会直接影响插拔力大小与接触电阻，瓣片太薄会导致弹性不足、多次插拔后出现塑性变形，接触压力下降；瓣片太厚则会导致插拔力过大，用户操作手感差，甚至会刮伤母端插孔的镀层。

　　选材上通常会选用锡磷青铜作为基材，这类材料的弹性极限高、抗疲劳性能好，适合反复插拔的使用场景，表面会根据使用环境做镀金或者镀锡处理，镀金层多用于高频信号传输场景，降低接触电阻同时提升抗腐蚀能力，镀锡层多用于普通电源或者低频信号场景，成本更低且焊接性能优异。安装边界上，这类PIN针压入塑胶基座后，上端弹性接触段的伸出长度需要和母端插孔的深度匹配，保证插合后弹性臂的有效接触长度不小于3mm，避免出现插合不到位的问题，同时凸台下方的直杆段伸出长度需要匹配PCB板的厚度，保证焊接时焊锡能够充分浸润引脚，不会出现虚焊、连焊的问题。在实际通讯设备应用中，这类PIN针的接触可靠性直接影响整个设备的信号传输稳定性，哪怕单个PIN针出现接触故障，都可能导致整个通讯链路中断，所以设计时除了基础的尺寸匹配，还需要考虑振动工况下的接触保持能力，弹性臂的端部通常会做向内的收口导向，既方便插拔时的导入，也能在振动环境下避免瓣片外张导致接触松脱。
