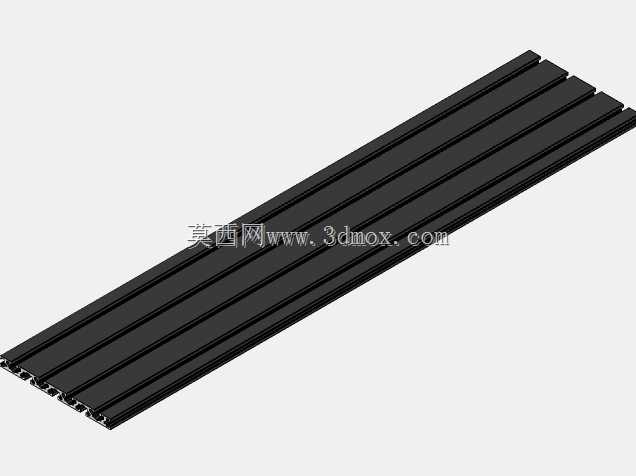

15180规格工业铝型材直线导轨基座

　　这款15系列宽幅铝型材是直线运动模组搭建、设备机架拼装场景里的常用基础构件，日常做非标自动化设备改造、生产线工位架搭建时，经常会用到这类大截面的槽式铝型材作为承载基座。从截面结构来看，型材沿长度方向开设了多道平行T型安装槽，槽口尺寸适配标准M5、M6规格的T型螺栓，不需要在型材本体上额外钻孔攻丝，就能快速完成导轨、传感器支架、拖链槽等附件的安装固定，相比传统方钢焊接的机架，装配效率能提升六成以上，后期调整工位布局时也不需要切割破坏主体结构，只需要松掉螺栓就能重新调整附件位置。型材的壁厚设计兼顾了承载能力与轻量化需求，单米重量控制在合理区间，作为水平安装的直线导轨基座时，在1.2米跨距下的静载挠度可以控制在0.2mm以内，

　　能够满足普通皮带输送线、点胶机移动轴、检测工位滑台的安装精度要求，不会因为型材自身形变影响导轨的平行度公差。设计这款型材的三维模型时，重点还原了截面的所有细节特征，包括槽口的倒角、内部加强筋的排布、端面的安装基准面，建模时把型材的安装基准面设置在底部平整面，方便装配时直接与设备底架的方管贴合定位，不需要额外做基准转换。实际选型使用时，要注意安装边界的预留，型材两侧的T型槽需要预留至少8mm的操作空间，方便放入T型螺栓和拧紧螺母，拼接长尺寸机架时，配套的专用连接件可以隐藏在型材内腔，不会突出型材表面影响外围钣金护板的安装。这类宽幅铝型材还经常用来做设备的操作台面基座，表面可以直接铺设防静电胶皮或者铝板，

　　侧面槽内可以嵌入线槽来布置设备的电源线和信号线，让整台设备的布线更加规整，避免线缆外露带来的安全隐患。做三维装配时，这款型材模型可以直接调用标准的T型螺母、角码、端盖等配套标准件，不需要重新绘制配套零件的配合特征，能大幅缩短整台设备的建模周期，装配完成后还可以直接截取截面图做受力分析，验证不同跨距下的形变情况，给现场安装提供可靠的参数参考。
