HGR20型线性导轨滑块结构设计

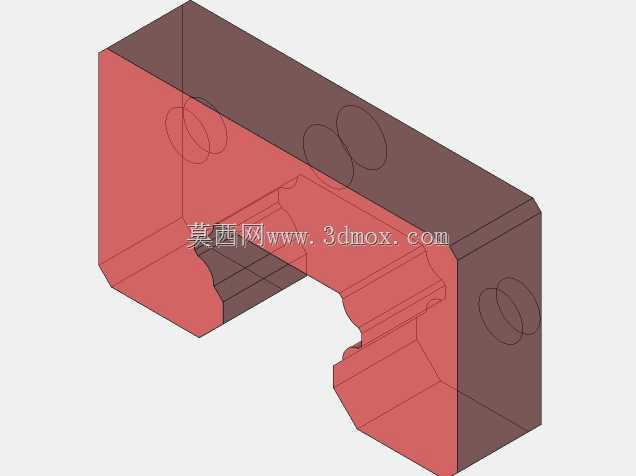

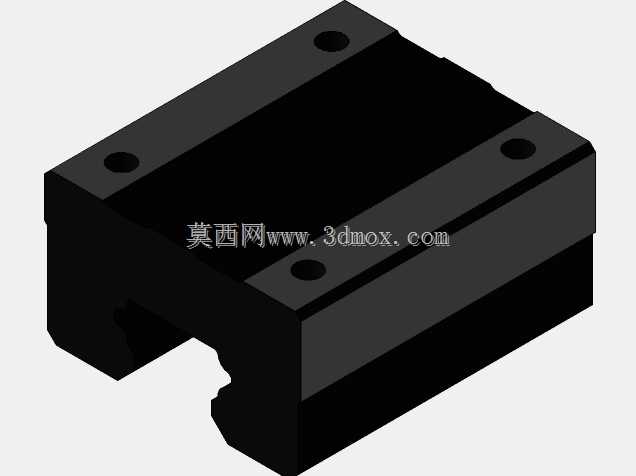

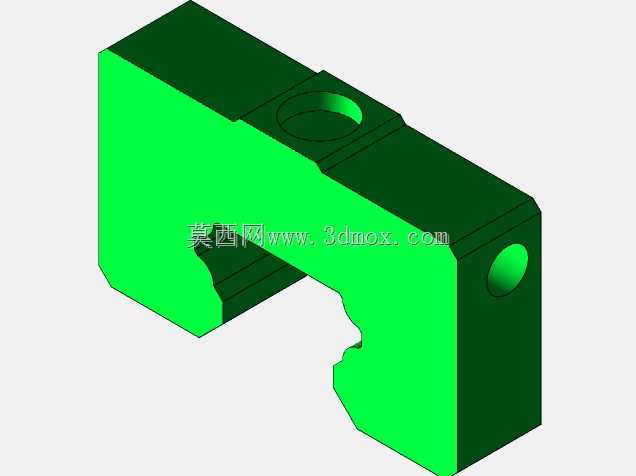

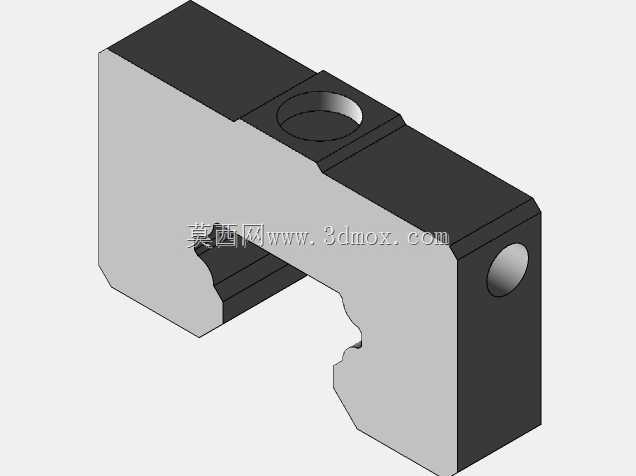

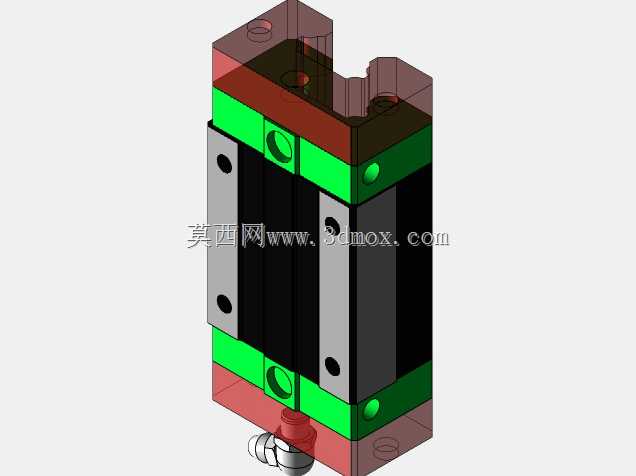

　　在自动化产线、数控机床、精密检测设备的直线传动环节中，线性导轨滑块是承担负载导向、保障运动精度的核心部件，本次呈现的HGR20规格滑块，是20mm宽度导轨适配的标准型滑动组件，在各类中负载直线往复运动场景中应用广泛。从结构设计来看，该滑块采用四方型标准本体结构，主体金属基座承担主要负载传递，内部集成的循环滚珠通道可实现滚动摩擦替代滑动摩擦，大幅降低运动阻力，同时保证长期运行的精度保持性。滑块两端设置有端盖与密封结构，可阻挡加工过程中产生的切屑、粉尘进入内部滚道，避免滚珠磨损卡滞，适配车间多尘、有切削液飞溅的加工工况。安装边界方面，该滑块的安装孔位遵循行业通用标准布局，可直接适配同规格HGR20线性导轨，安装面的平面度公差、

　　孔位同轴度均按照通用传动件精度要求设计，无需额外定制转接板即可完成装配，可大幅缩短设备组装的调试周期。从功能特性上，该滑块可同时承受径向、反径向以及左右方向的横向负载，在单根导轨搭配多滑块、双导轨平行布置的安装形式下，可满足不同悬臂负载、跨距负载的使用需求，在3C产品组装设备、小型数控雕刻机、点胶机、搬运机械手的直线轴传动中都能适配。设计过程中优先考虑了运行顺畅度与刚性的平衡，滚道的曲率设计与滚珠直径匹配经过反复校核，既保证预压状态下无明显间隙，又避免预压过大导致运行阻力升高、发热磨损加剧的问题。滑块侧面的油嘴接口可接入集中润滑系统，定期补充润滑脂即可维持长期稳定运行，降低日常维护的工作量。在进行设备选型时，

　　该规格滑块通常搭配同系列导轨根据行程需求裁切，可根据设备的运行速度、负载重量、精度等级要求选择合适的预压等级与精度等级，无需对滑块本体结构进行二次修改即可适配多数通用传动场景，是中小负载直线传动方案中通用性极强的基础部件。
