突发运动工况力弹簧缓冲执行结构

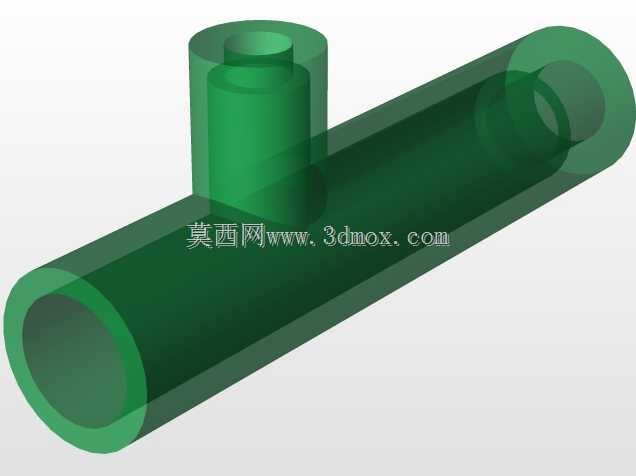

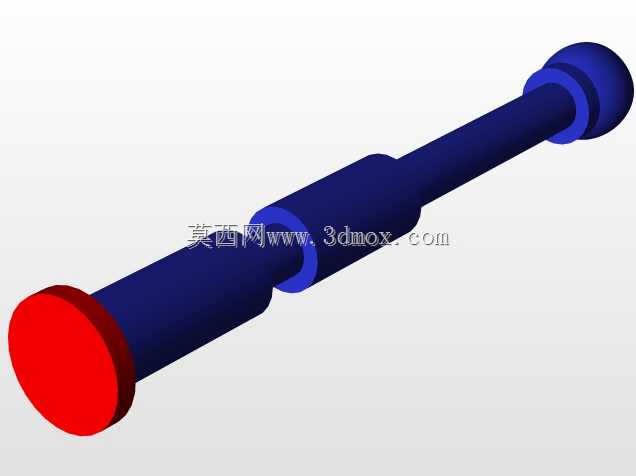

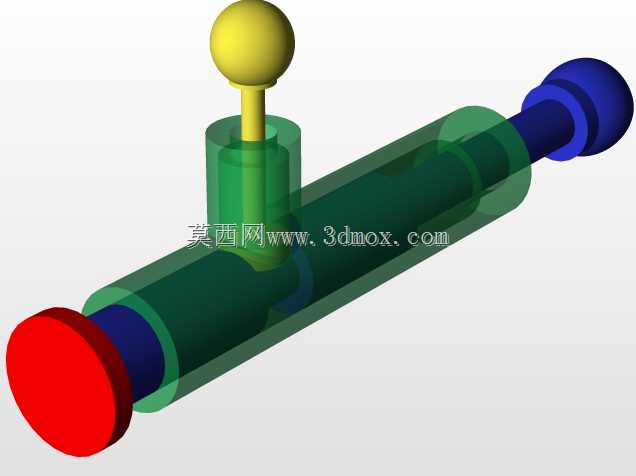

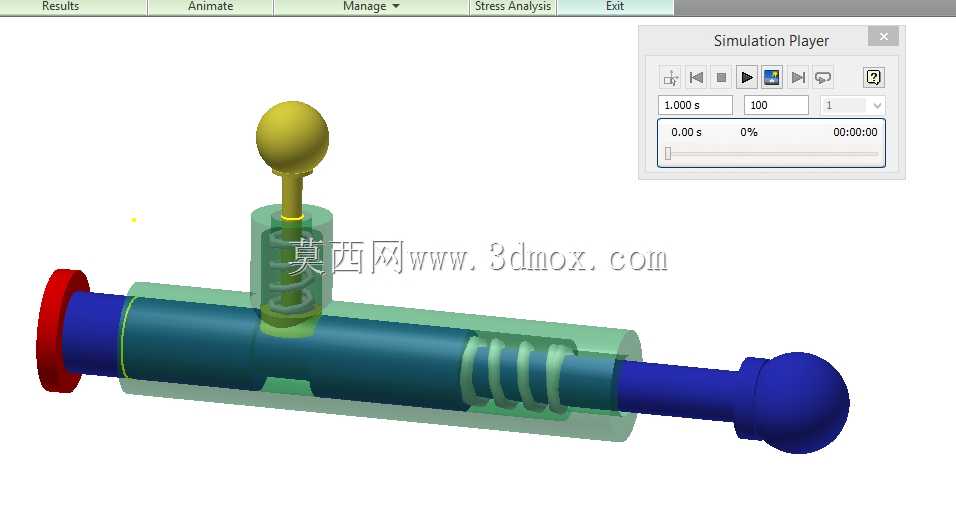

　　这类带力弹簧的执行结构，常被应用在需要瞬时响应触发的机械工位中，比如工装夹具的快速锁止、安全防护门的应急弹出、小型设备的急停触发端，核心作用是在突发运动指令下达时，依靠弹簧的预压缩储能快速输出轴向推力，完成预设的动作行程，避免依靠电力或液压驱动带来的响应延迟问题。从结构布局来看，整体采用同轴套筒式设计，外部透明护罩为可视化装配预留了观察空间，内部弹簧嵌套在导向轴外侧，两端分别抵靠在套筒台阶面与端部推块上，顶部的球形操作端既可以手动触发预压，也能作为外接驱动的对接位，两端的球形端头分别对应不同的安装对接面，红色端盖为弹簧预紧力调节的锁紧结构，旋转端盖即可改变弹簧初始压缩量，适配不同触发力要求的工位。设计过程中首先要确认的是安装边界，

　　整体轴向总长度需要匹配安装工位的预留空间，径向套筒外径不能和周边相邻构件产生运动干涉，弹簧的线径、节距、有效圈数是核心参数，需要根据所需触发推力、行程长度计算得出，既要保证突发运动时的推力足够推动负载，也要避免弹簧刚度过大导致触发阻力过高，或是刚度过小出现推力不足、动作卡滞的问题。导向轴与套筒内壁的配合间隙控制在0.02-0.05mm之间，既保证轴向滑动顺畅，也不会出现径向晃动导致弹簧偏磨，侧面的垂直分支结构集成了状态指示杆，弹簧压缩或弹出时，指示杆会同步升降，方便运维人员直观判断当前机构的工作状态，不需要拆解设备就能确认是否处于待触发位置。这类结构不需要额外的动力源接入，纯机械结构的可靠性更高，在断电、

　　断气的极端工况下依然能依靠弹簧储能完成动作，常作为设备安全回路里的末端执行部件，安装时需要保证整体轴线与被驱动部件的运动方向同轴，偏差角度不能超过2度，否则会增加滑动阻力，长期运行还会出现套筒内壁偏磨、弹簧弹力衰减过快的问题。日常运维中只需要定期在导向轴表面涂抹少量润滑脂，检查弹簧是否出现断裂、塑性变形的情况，端盖的锁紧销是否松脱即可，结构简单维护成本低，适合在各类小型自动化设备、手动工装上批量应用，针对不同的推力需求，只需要更换对应刚度的弹簧，不需要改动外部套筒和安装尺寸，具备不错的通用性。
