单级正交锥齿轮传动箱结构设计

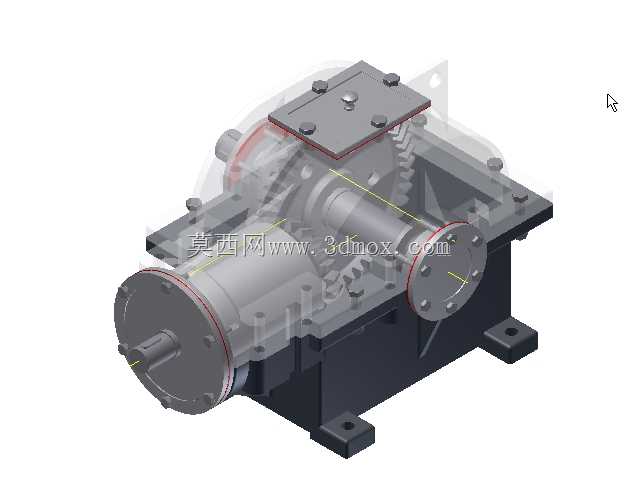

　　这款锥齿轮传动箱主要用于实现两相交轴之间的运动与动力传递，在各类需要换向传动的工业设备中应用广泛，比如小型输送线的转角动力传输、轻工机械的进给机构换向、专用设备的垂直轴动力输出场景，都能见到这类传动结构的身影。从结构设计来看，该传动箱采用单级弧齿锥齿轮啮合方案，相比直齿锥齿轮，弧齿齿形的重合度更高，传动过程中啮合冲击更小，运行噪音更低，承载能力也有明显提升，适合中低速、中等载荷的传动工况。箱体采用剖分式结构设计，上下箱结合面设置定位销孔与螺栓连接位，既保证装配时齿轮啮合间隙的调整精度，也方便后期检修时的拆装操作，箱盖顶部设置观察盖板，可在不拆解整机的情况下查看内部齿轮啮合状态、加注润滑脂。输入与输出轴均采用悬臂支撑结构，

　　轴端设置透盖与密封件，防止润滑介质泄漏同时阻挡外界粉尘进入箱体内部，轴承位的公差配合按照基孔制过渡配合设计，保证轴承内圈与轴、外圈与箱体孔的同轴度要求，避免运行过程中出现轴承偏磨、轴系窜动的问题。安装底座采用四点式地脚安装结构，每个安装脚都设置沉头螺栓孔，安装时可通过螺栓将箱体牢牢固定在设备机架上，安装面的平面度要求控制在0.1mm以内，避免安装应力导致箱体变形、轴系卡滞。设计过程中优先考虑了传动效率与结构紧凑性的平衡，两轴的中心距按照传动比与齿轮模数匹配计算，箱体的外形轮廓在满足内部齿轮运转间隙、轴承安装空间的前提下尽可能缩小体积，减少设备安装时的空间占用。齿轮的参数设计按照等强度原则校核，

　　齿面接触强度与齿根弯曲强度均满足常规工况下的使用寿命要求，润滑方式采用脂润滑，无需额外配置油路系统，降低了后期维护成本。轴伸端的尺寸按照通用输出接口设计，可直接连接联轴器、带轮等传动件，适配不同设备的动力连接需求，箱体的壁厚按照铸造工艺要求设计，过渡位置设置铸造圆角，避免应力集中导致的箱体开裂问题。
