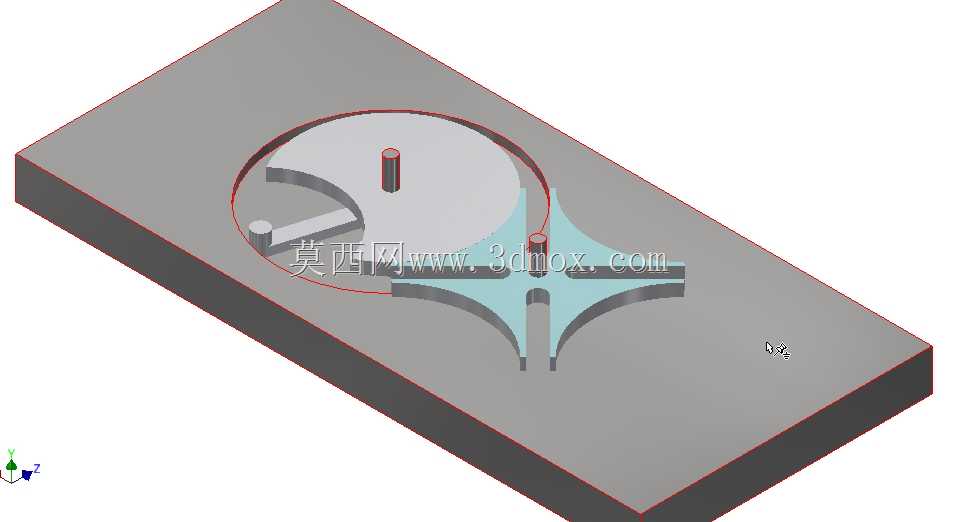

间歇式槽轮传动定位机构三维结构

　　这套间歇式槽轮传动定位机构，是自动化分度工位中极为常用的机械结构形式，常见于多工位转盘装配线、间歇送料设备、转塔式检测装置的核心传动环节，依靠纯机械啮合实现固定角度的间歇转位，无需复杂电控逻辑即可完成精准的工位切换，在轻工包装、电子元件组装、小型零件冲压上下料场景中应用广泛。从结构组成来看，整套机构搭载于一块矩形安装基板上，基板作为所有传动部件的安装基准，表面预留了对应销柱、转轴的装配定位孔，安装时可直接通过基板四周的固定孔将整套机构锁附在设备机架台面，无需额外设计转接安装板，安装边界清晰，适配多数小型自动化设备的台面安装尺寸。主动端采用带圆柱销的拨盘结构，拨盘绕基板中心的固定转轴做连续回转运动，圆柱销的伸出长度经过匹配设计，

　　刚好能够嵌入从动槽轮的径向导槽内，当拨盘转动时，圆柱销带动槽轮转过固定分度角，当圆柱销脱离导槽后，槽轮上的内凹锁止弧与拨盘上的外凸锁止弧贴合，将槽轮精准锁止在固定位置，避免工位偏移。从动槽轮采用四槽对称结构，对应每次转位完成90度分度，可适配四个工位的循环作业需求，槽轮的导槽边缘做了圆弧过渡处理，减少圆柱销进入和脱离导槽时的刚性冲击，降低传动过程中的噪音与磨损。设计过程中重点校核了圆柱销与导槽的配合间隙，间隙控制在0.02-0.05mm区间，既保证传动过程无卡滞，又能将转位定位误差控制在允许范围内，同时锁止弧的配合面经过形位公差校验，确保锁止状态下槽轮无周向窜动。整套机构没有额外的复杂传动零件，所有运动部件均为刚性机械连接，传动可靠性高，维护成本低，相比凸轮分度器结构更简单，制造成本更低，适合中低速、轻负载的间歇转位工况使用，建模过程中完整还原了各部件的装配关系与运动干涉校验结果，可直接用于同类机构的设计参考与运动仿真验证。
