手动杠杆式流体输送泵结构设计

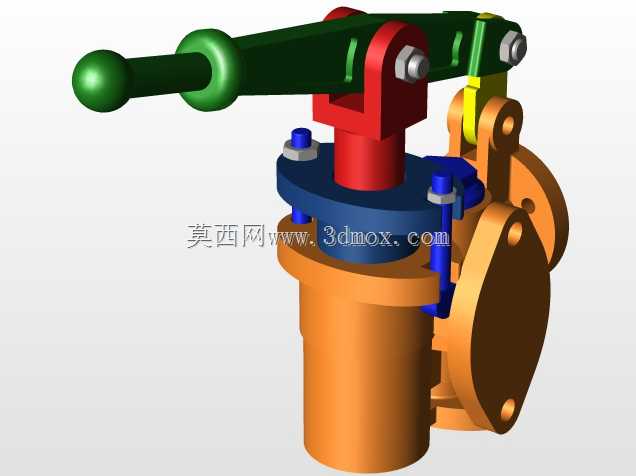

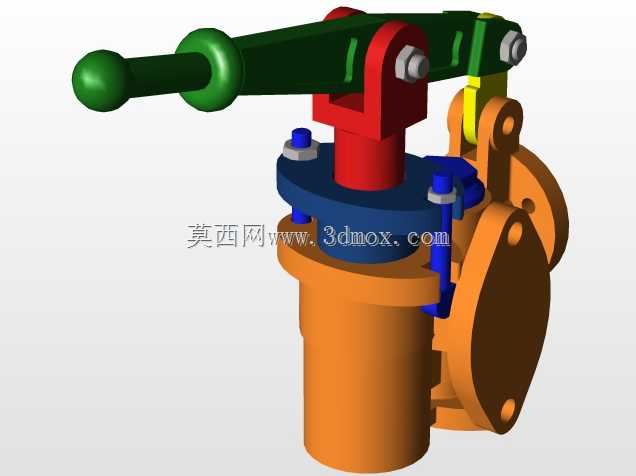

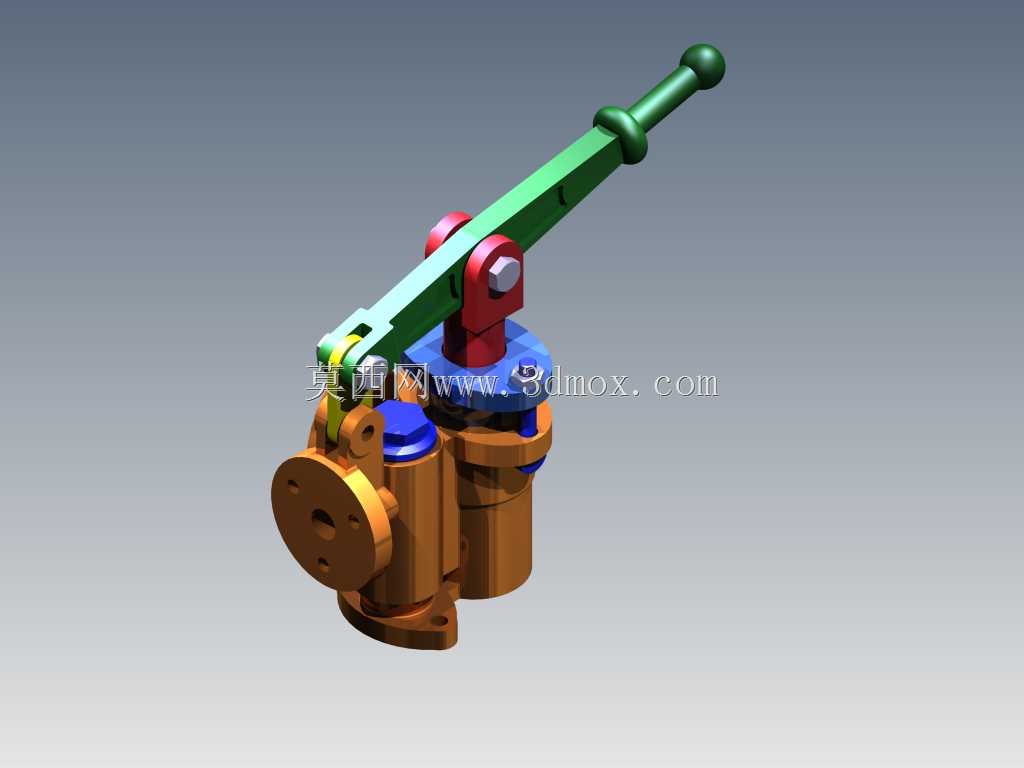

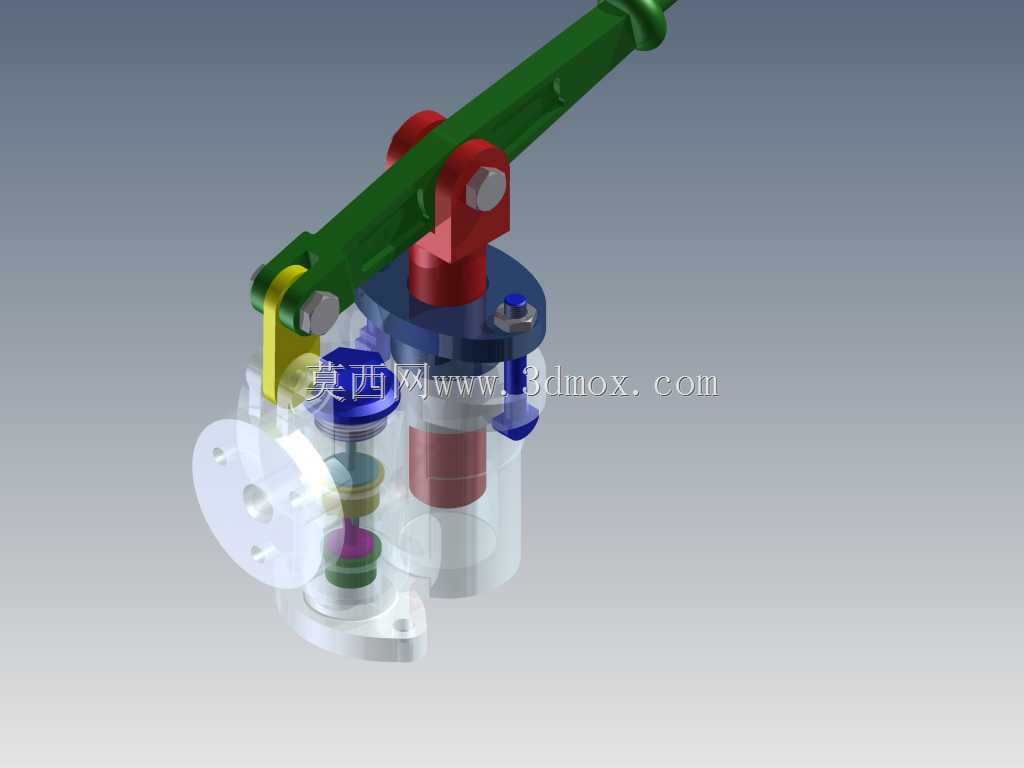

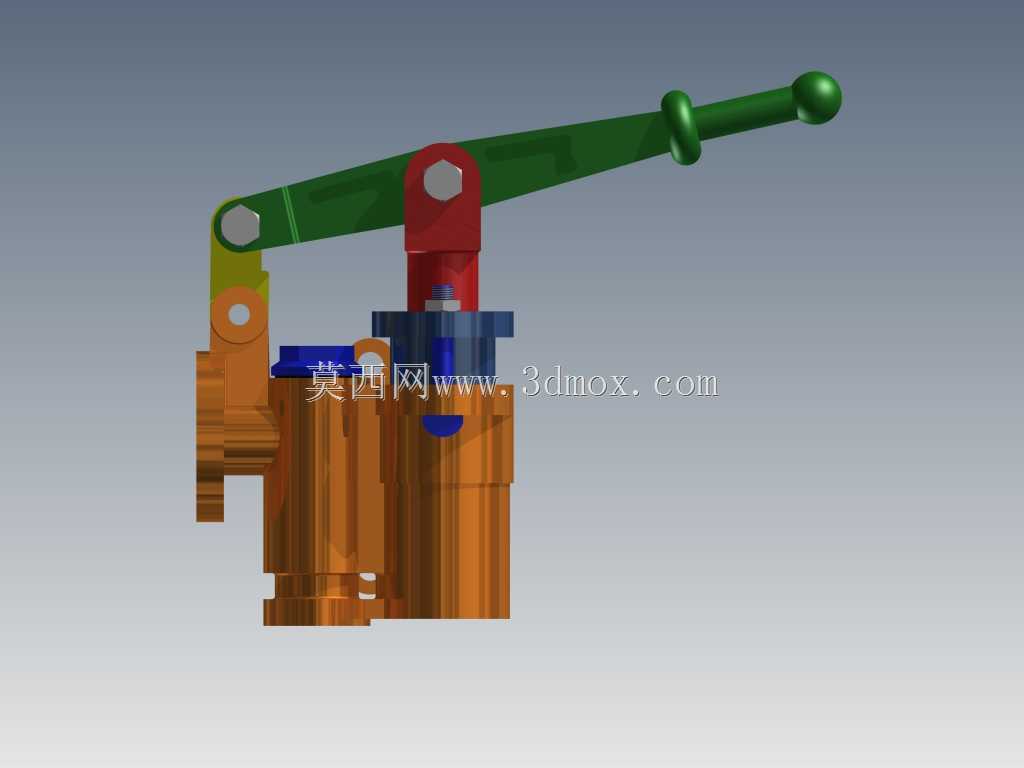

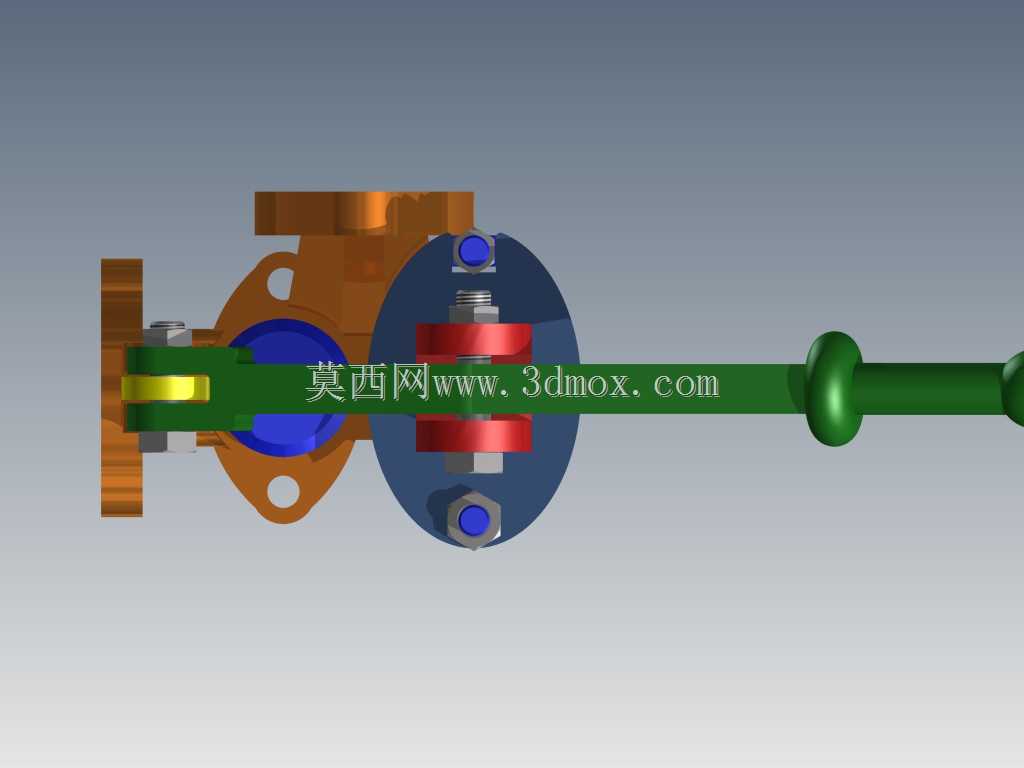

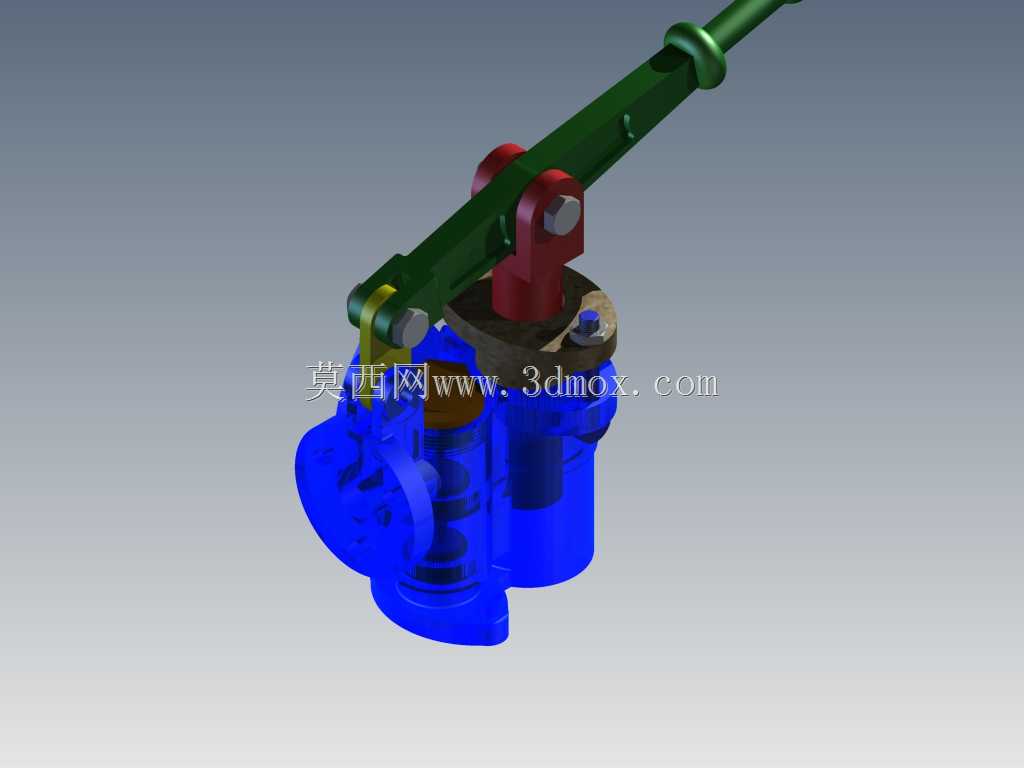

这款手动杠杆式泵的结构设计，核心围绕小流量、无外接动力源的流体输送场景展开，常见于野外作业应急供油、小型设备润滑油加注、无供电区域的小型流体输送工况，也可作为液压系统的手动应急动力单元，在工程机械应急操作、小型农机燃油补给、实验室小剂量试剂输送等场景都有适配空间。从功能实现逻辑来看，该泵采用杠杆压杆作为动力输入部件，长力臂的压杆设计能够有效降低操作力，操作人员单次按压即可通过内部的活塞或者隔膜结构形成腔室容积变化，配合进出液端的单向阀结构实现流体的定向吸入与压出，无需外接电源或者气源，完全依靠人力即可完成作业，适配无动力配套的零散作业场景。从结构设计思路上，整体采用分层式布局，底部为圆柱形泵腔主体，作为流体容置与压力生成的核心区域，侧面设置的法兰式连接结构用于对接进出液管路，安装时可通过法兰盘的螺栓孔完成与管路或者安装基座的固定，安装边界需要预留压杆的全行程摆动空间，压杆处于水平初始位置时，端部操作球头距离泵体中心轴线的水平伸出长度需要纳入安装空间核算，避免操作时与周边设备产生干涉。上部的杠杆支撑座采用铰接式结构，红色的支撑支架通过螺栓与下部蓝色的阀板组件固定，阀板组件集成了进出液流道与单向阀安装位，蓝色的紧固螺栓将阀板与下部橙色泵腔压紧密封，密封面的平面度在建模时做了公差适配，避免装配后出现泄漏问题。侧面的橙色端盖为泵腔的检修口，拆卸端盖即可完成内部密封件、活塞组件的更换维护，无需整体拆解泵体，降低了后期运维的难度。压杆端部的球形操作头做了圆弧过渡处理，操作时握持受力更均匀，长时间操作不易产生硌手的问题，铰接位置的销轴采用标准件设计，磨损后可直接替换通用标准销轴，无需定制加工配件。整体外形的径向尺寸以底部圆柱泵腔为最大边界，上部杠杆组件的宽度小于泵腔法兰的外径，安装时基座的开孔尺寸匹配泵腔下部外径即可，垂直方向的高度需要计入压杆抬起到最高位置时的竖向高度，避免上部空间不足导致压杆无法完成全行程动作。建模过程中对各个运动部件做了干涉检查，压杆在全行程摆动过程中与支撑座、阀板螺栓均无碰撞，铰接位置的转动间隙做了合理预留，既不会出现卡滞，也不会因间隙过大导致操作晃动量超标。
