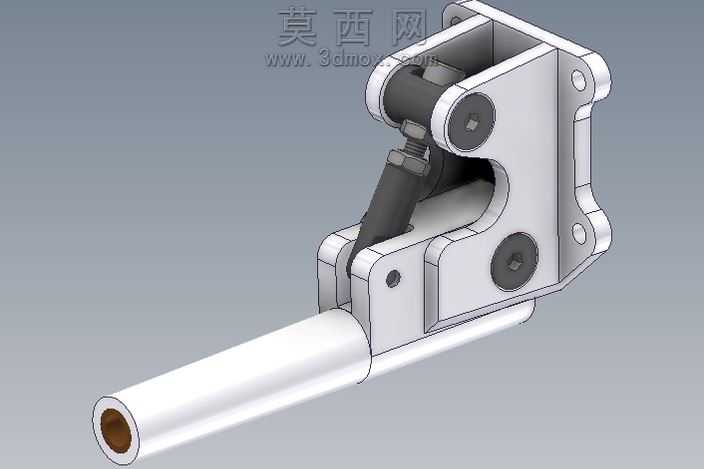

杠杆式快锁夹持连接机构三维结构

本作品为杠杆式快速锁紧夹持连接机构的三维建模成果，建模过程中严格遵循机械结构的实际装配逻辑，对每一处零件的尺寸配合、运动间隙都做了精准还原。建模阶段先从核心的基座主体入手，绘制基座的安装定位孔、铰接耳位轮廓，通过拉伸、切除、倒角等特征完成基座的实体构建，确保基座上的两处安装孔位同轴度、铰接耳的平行度符合机械加工的公差要求。随后构建杠杆压臂零件，还原压臂上的调节螺杆安装位、铰接转轴孔的结构，对压臂的受力过渡区域做了圆角优化处理，模拟实际零件的工艺倒角特征，避免应力集中的结构缺陷。之后依次构建铰接转轴、锁紧调节块、连接圆管等附属零件，其中连接圆管采用薄壁拉伸特征构建，还原管口的内孔倒角细节，调节螺杆部分绘制了外螺纹特征，还原螺纹与调节块的旋合配合关系。装配阶段按照实际装配顺序添加配合约束，铰接位置添加同轴心配合与转动自由度限制，还原机构的杠杆运动行程，调节螺杆与压臂添加螺旋配合，模拟实际使用时旋转螺杆调节锁紧预紧力的动作逻辑，连接圆管与基座添加同轴心与端面贴合配合，还原管件与基座的固定连接关系。材质渲染阶段，基座与压臂等金属结构件赋予哑光银灰色金属材质，模拟铝合金阳极氧化的表面质感，转轴、调节螺杆等紧固件赋予深灰色碳钢材质，添加细微的磨砂纹理还原机加工表面效果，连接圆管赋予亮面金属材质，区分不同零件的材质差异，渲染时添加柔和的环境光与定向光源，突出零件的轮廓边界与装配层次，清晰展现各零件的位置关系与结构细节。整个机构的设计思路围绕快速锁紧、便捷操作的核心需求，利用杠杆的力放大原理实现小操作力下的大锁紧力，通过调节螺杆可适配不同厚度的被夹持工件，铰接结构保证操作的顺畅性，整体结构紧凑，安装孔位预留充足，可直接集成到各类工装夹具、快换装置中作为锁紧功能模块使用，建模过程中对运动干涉做了全面检查，确保机构在整个开合行程内无零件碰撞，完全符合实际使用的运动要求。
