四轴加工用筒状包裹式工装构件

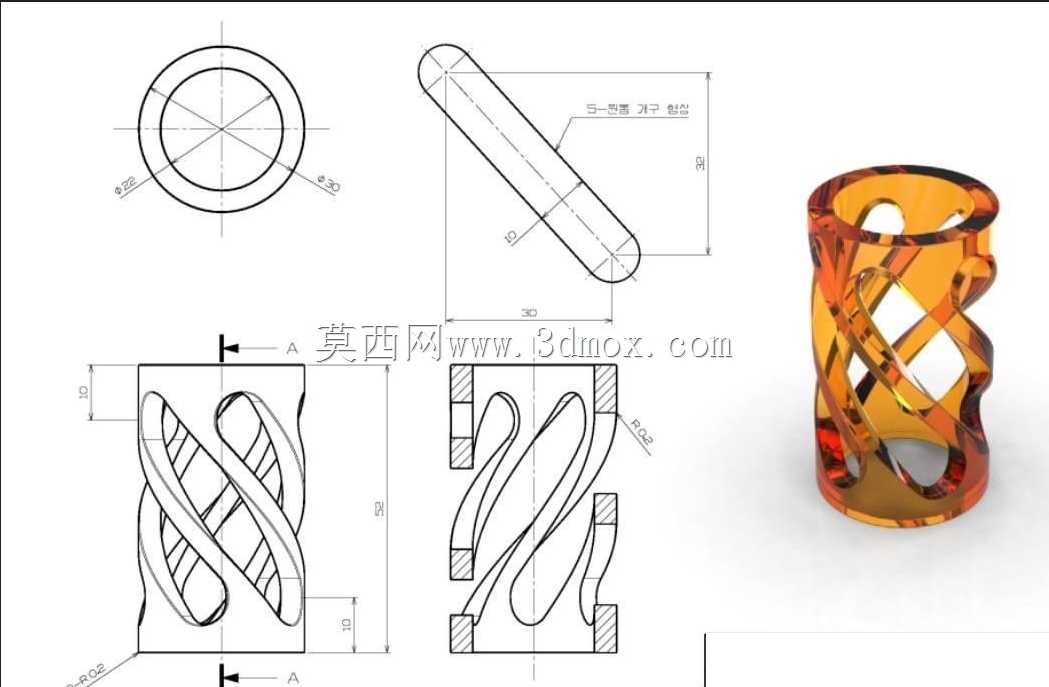

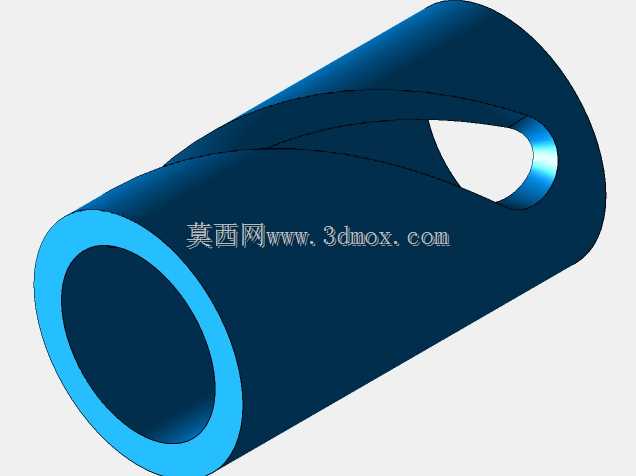

　　该构件主要适配四轴联动加工场景，作为机加工过程中的包裹式定位工装使用，在回转类零件的侧型面铣削、斜孔加工工序中承担装夹定位作用，可直接安装在四轴转台的标准卡盘接口上，无需额外定制转接法兰，适配市面主流型号的立式加工中心四轴转台安装尺寸。构件整体采用空心筒式结构，主体壁厚均匀，在保证整体刚性的前提下尽可能降低自身重量，减少四轴转台转动时的惯量负载，避免高速回转过程中出现震颤影响加工精度。筒身开设的异形镂空窗口，一方面是为加工刀具提供避让空间，让刀具可从侧方伸入筒内完成工件内壁或侧部结构的加工，无需反复拆装工件调整装夹位置，另一方面也可作为加工过程中的排屑通道，让金属切屑顺着镂空窗口及时排出，避免切屑堆积在筒内刮伤已加工表面，

　　同时方便切削液流通带走加工热量，减少工件热变形。设计阶段优先考虑了装夹的同轴度要求，筒体内孔与外圆的同轴度公差控制在0.02mm以内，端面与内孔轴线的垂直度公差满足四轴加工的装夹基准要求，安装时可直接通过内孔与四轴转台的定位止口配合，快速完成找正，大幅减少装夹辅助时间。筒身的曲面过渡全部采用圆角处理，避免应力集中导致工装在长期夹紧力作用下出现开裂，同时也避免操作过程中尖锐边角划伤操作人员。构件的轴向长度与内孔直径经过匹配设计，可覆盖一定尺寸范围的回转类工件装夹需求，筒壁的厚度经过受力校核，在承受最大夹紧力与切削侧向力时不会发生形变，保证加工过程中工件的位置精度稳定。镂空窗口的边缘做了加厚处理，弥补开孔带来的刚性损失，

　　窗口的轮廓形状完全匹配常见加工工序的刀具运动轨迹，不会出现刀具与工装干涉的情况。实际使用时，工件从筒体一端装入，通过筒体侧壁的顶紧孔位安装锁紧螺钉完成固定，一次装夹即可完成工件周向所有侧面结构的加工，无需二次找正，尤其适合小型轴类、套类零件的四轴联动加工场景，能有效减少装夹次数带来的累积误差，提升加工效率与成品合格率。
