双立板带孔轴座式支撑安装基座

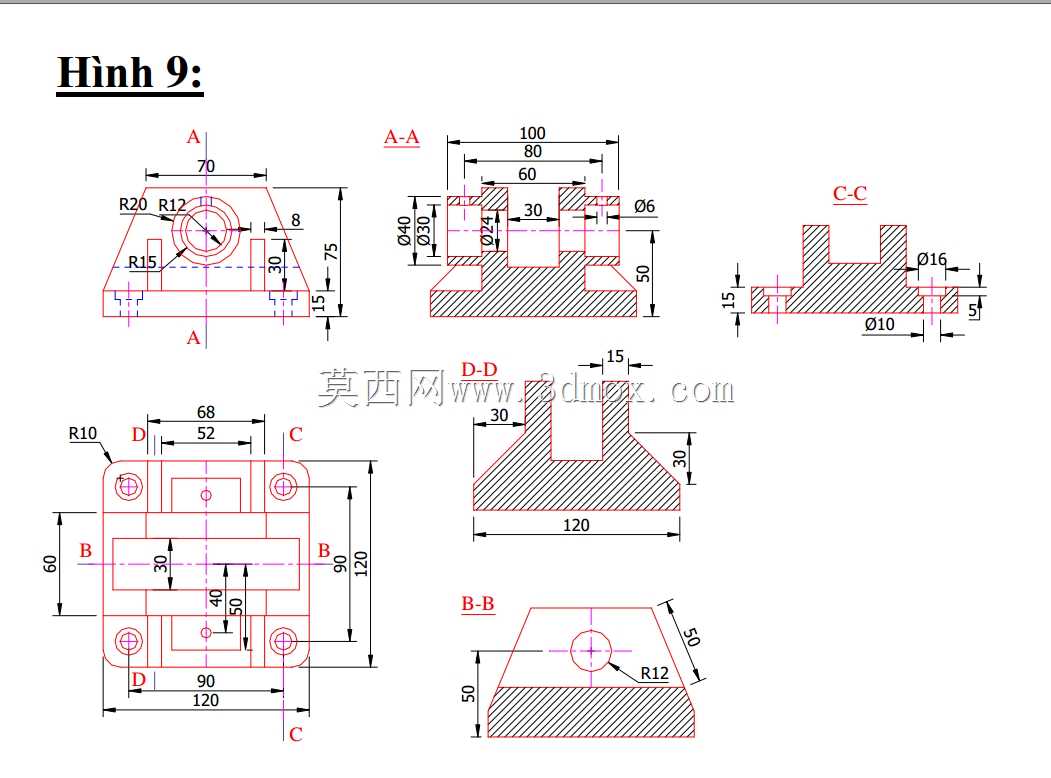

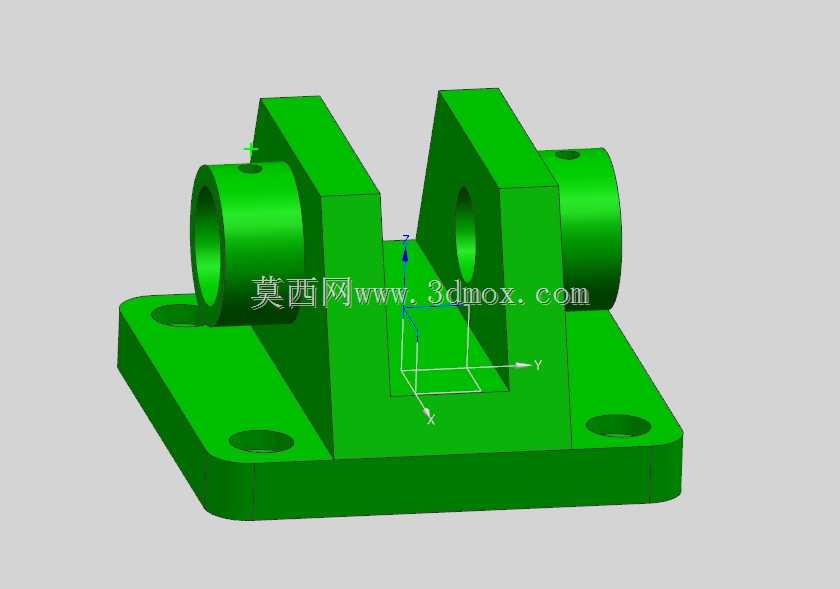

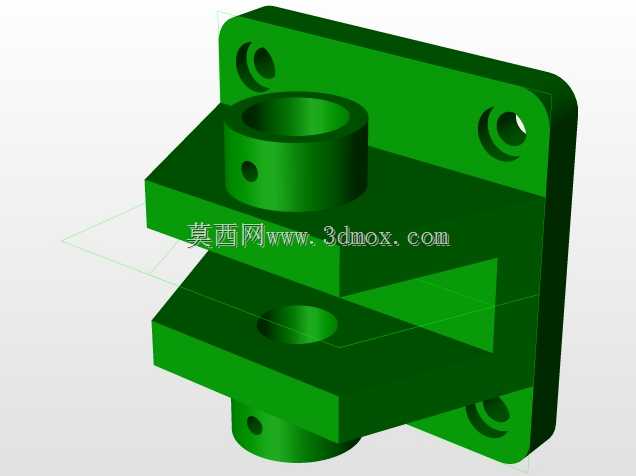

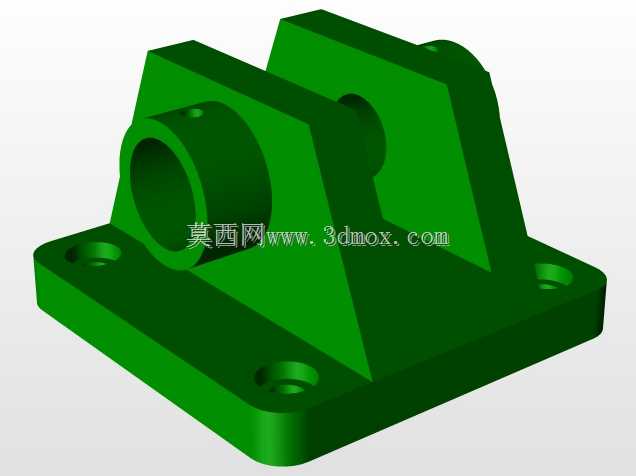

　　这类带双侧立板的轴孔支撑基座，常应用在轻工输送线、小型工装夹具、非标自动化设备的传动环节中，主要用来承托穿装在两侧同轴孔内的转动轴，为轴上的凸轮、滚轮、摆杆等执行件提供稳定的支撑基准，避免轴系运转时出现径向窜动或挠度变形。从结构设计逻辑来看，底部采用带安装沉孔的矩形法兰底板，四个沉孔分布在底板四角位置，安装时可将内六角螺栓穿过沉孔直接固定在设备机架的安装平面上，沉孔设计能够让螺栓头完全没入底板平面以下，不会额外占用基座上方的装配空间，也能避免螺栓突出刮碰周边运动部件。两侧对称布置的立板与底板为一体式结构，立板上加工的同轴通孔是核心的功能部位，两孔的同轴度公差直接决定了穿装后轴的运转顺畅度，设计时需要严格控制两孔的位置度偏差，

　　避免轴穿装后出现卡滞、偏磨的问题。立板外侧的凸台结构是为了增加轴孔的有效接触长度，提升轴系支撑的刚度，当轴承受径向载荷时，更长的孔轴配合面可以分散接触应力，降低孔壁的局部压强，延长基座的使用寿命。从安装边界来看，底板的长宽尺寸决定了基座的占地安装范围，设计选型时需要核对机架上的安装孔位间距是否与底板沉孔的孔距匹配，立板的高度决定了轴中心到底板安装面的中心高，这个尺寸需要和配套传动件的中心高保持一致，避免出现传动带跑偏、齿轮啮合错位的问题。立板顶部的小工艺孔可用于安装润滑油嘴，方便定期向孔内的配合面加注润滑脂，减少轴与孔之间的转动磨损。这类基座的结构没有多余的冗余设计，所有几何特征都服务于轴系支撑的核心功能，

　　建模过程中需要优先保证两轴孔的同轴度、底板安装面的平面度，以及立板与底板的垂直度公差，这些形位公差是影响零件实际使用性能的关键参数，若公差控制不当，哪怕外形尺寸完全一致，实际装配后也会出现轴转动卡涩、运转异响等问题。在实际设备改造场景中，这类支撑座也常被用来替代定制焊接支架，一体式的机加工结构相比焊接件具备更好的刚度和尺寸一致性，不需要焊后二次加工修正变形，能够大幅缩短非标设备的装配调试周期。
