工业麸皮生产线用旋风分离除尘装置

　　这套旋风分离组件主要面向粮食加工领域的麸皮生产线除尘工段设计，核心作用是在麸皮输送、筛分、包装的全流程中，完成含尘气流里固体麸皮碎屑、粉尘与空气的离心分离，避免生产车间粉尘外溢，同时回收可利用的麸皮细料，减少原料损耗。从结构设计逻辑来看，整体采用经典的切向进风+锥段加速结构，含尘气流从筒体上部的切向入口进入后，会沿筒壁形成高速旋转的外涡旋，在离心力作用下，密度远大于空气的麸皮颗粒、粉尘会被甩向筒壁，沿壁面滑落至下部锥段，最终经底部排料口进入收集装置；完成分离后的洁净气流会在筒体中心形成内涡旋，从顶部的排气口引出，接入后续的排风或二次过滤工段。

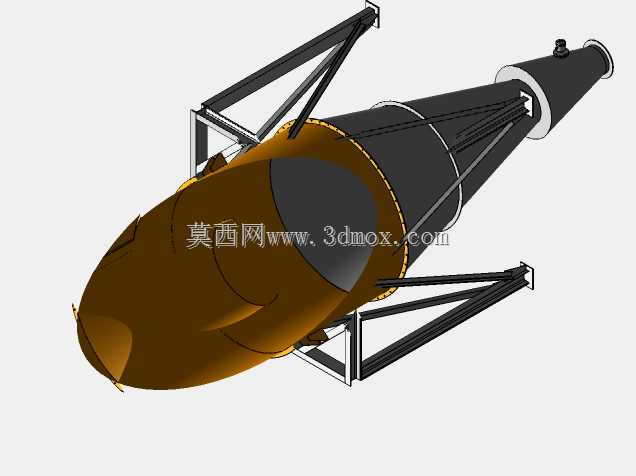

　　设计过程中重点考量了麸皮物料的物理特性，麸皮碎屑多为片状、纤维状，流动性差且易搭桥挂壁，因此锥段的锥角选取了相对平缓的角度，避免物料在锥段滞留架桥；筒体与锥段的连接位置做了圆弧过渡处理，减少气流在此处形成局部涡流造成的压力损失，同时降低颗粒对焊缝位置的冲刷磨损。外部配套的型钢支撑框架采用三角桁架结构，分别在筒体上部、锥段中下部设置两道支撑环梁，斜向支撑与水平、垂直杆件形成稳定的受力体系，可抵消设备运行时气流脉动带来的振动载荷，安装时仅需将框架底部的安装板与生产平台的预埋钢板通过螺栓固定即可，无需额外做大型混凝土基础，适配现有麸皮生产线的技改安装需求。

　　从安装边界来看，设备整体沿轴向倾斜布置，进风口方向可根据现场管道走向调整安装角度，顶部排气口预留了标准法兰连接位，底部排料口配置了快装卡箍结构，方便和下方的闭风器、集料斗快速对接。筒体内部没有设置复杂的内构件，日常维护仅需定期打开顶部的检查口，清理进风侧可能挂附的长纤维麸皮即可，运行阻力控制在常规工业除尘系统的适配区间，可直接匹配粮食加工厂常用的中压离心风机，不需要额外提升风机风压参数。在实际产线运行中，该组件对10μm以上的麸皮粉尘分离效率可满足车间粉尘排放的前置处理要求，后续仅需串联一道简易的布袋过滤即可达标排放，相比全流程采用布袋除尘的方案，能大幅降低滤袋的更换频率，减少运维成本。
