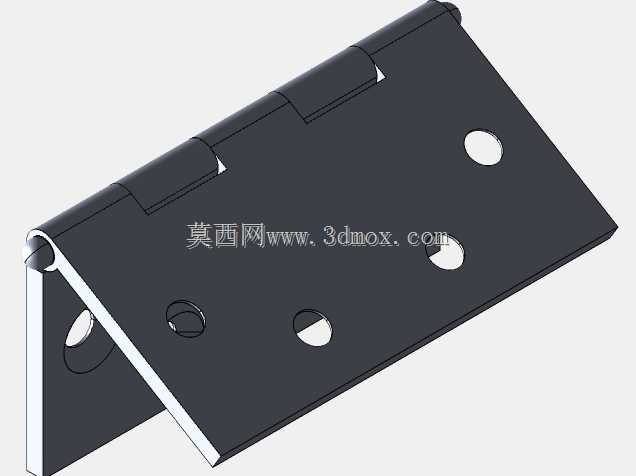

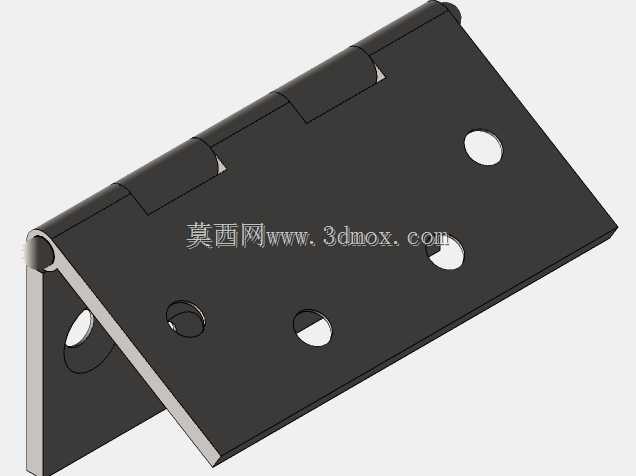

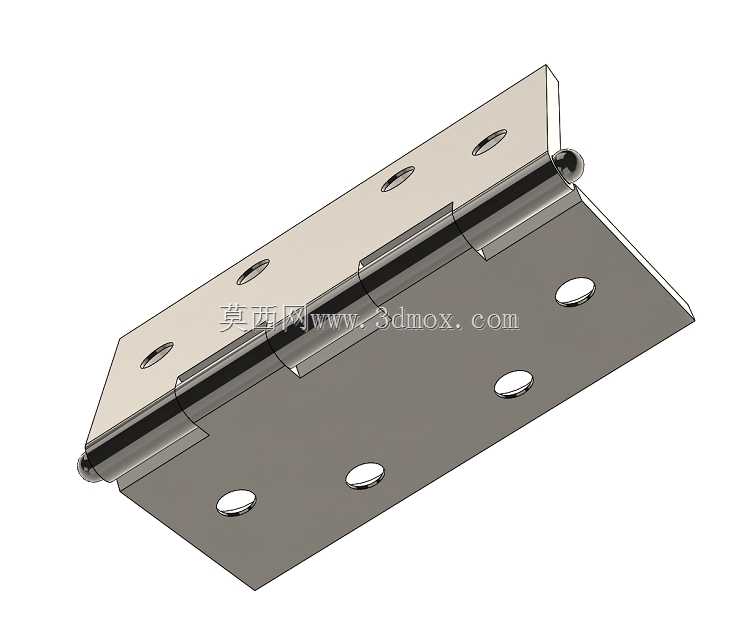

不锈钢平开合页结构三维设计模型

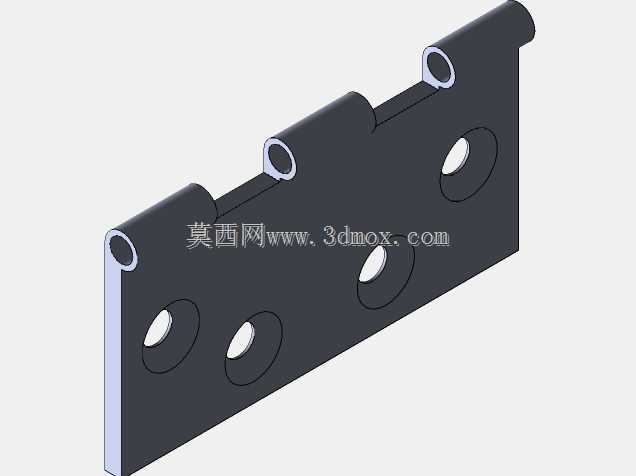

　　这款平开合页的三维结构设计，核心围绕门窗扇与框体的转动连接需求展开，在日常民用门窗、工业设备检修门、机柜舱门等场景中都有广泛适配空间。从实际使用逻辑出发，合页的两个页片分别承担与固定框、活动扇的连接功能，页片上预留的沉头安装孔位，完全匹配常规沉头机丝或自攻螺钉的安装尺寸，安装后螺钉头可完全没入页片平面，不会出现凸起剐蹭的问题，同时沉孔的深度经过反复校核，既保证螺钉有足够的锁紧深度，也不会打穿页片影响结构强度。

　　转动副部分采用的是卷边穿轴的经典结构，两个页片的卷边筒交错排布，穿入的销轴与卷边筒之间预留了合理的配合间隙，既保证门扇开合过程中无卡滞，也避免间隙过大导致门扇晃动下垂。设计过程中特意校核了页片的厚度与卷边的弯折半径，页片厚度选用常规五金件通用的板材厚度，兼顾承重能力与材料成本，卷边处的圆角过渡处理，既消除了钣金加工后的锐边毛刺，也避免应力集中导致卷边处受力开裂。

　　从安装边界来看，这款合页的展开总宽度、页片长度都适配常规厚度的门扇安装需求，安装时两个页片分别贴合框、扇的安装平面，卷边转轴的位置刚好对齐门扇与框体的转动缝隙，不会出现门扇开合时蹭框的问题。合页的转动角度覆盖日常使用的0到180度开合范围，完全满足普通平开门、设备舱门的开合角度需求，页片表面做了平面度处理，安装后与安装面完全贴合，不会出现局部翘起导致的连接松动问题。

　　在结构细节处理上，页片的边缘都做了微小的倒角处理，避免安装和使用过程中割伤操作人员，转轴的两端做了封边处理，防止销轴在长期开合过程中从卷边筒内滑出脱落。整个模型的结构完全还原实际钣金合页的加工工艺，从板材下料、冲孔、卷边、装配销轴的全流程都可对应实际生产工序，没有出现无法落地的理想化结构设计，不管是用于五金配件选型参考，还是用于设备装配的干涉校核，都能直接匹配实际工程需求。
