机用螺杆式夹持工装结构设计

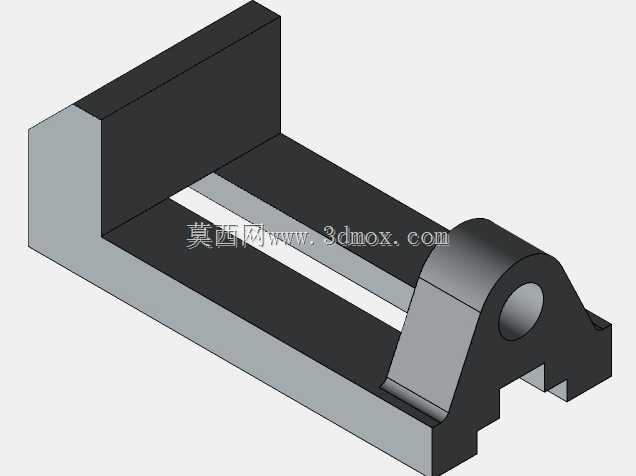

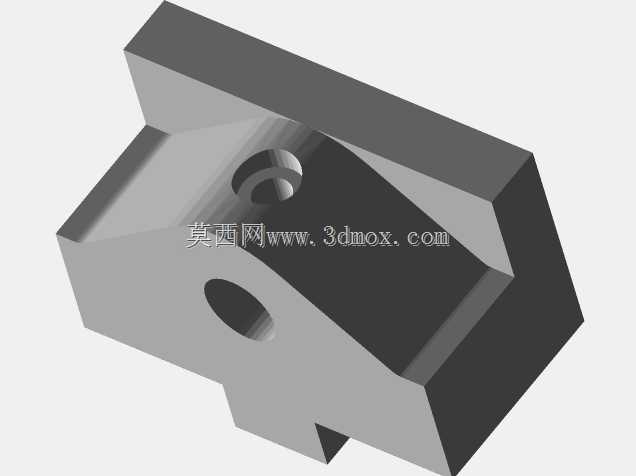

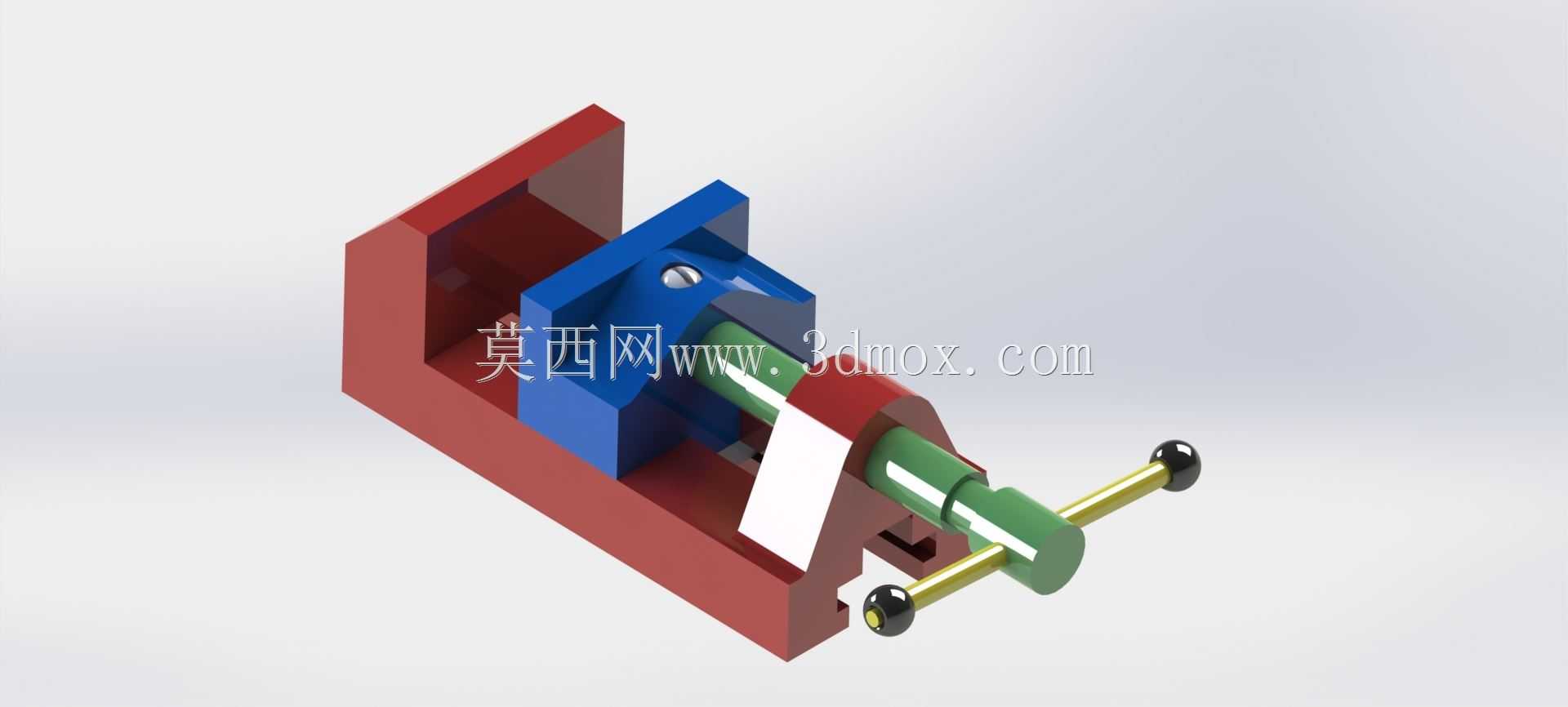

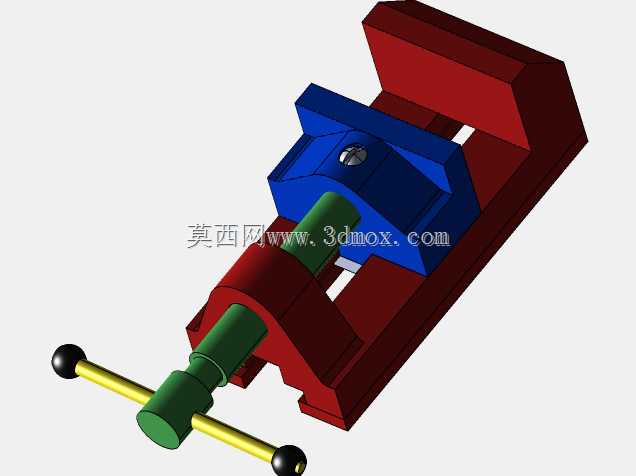

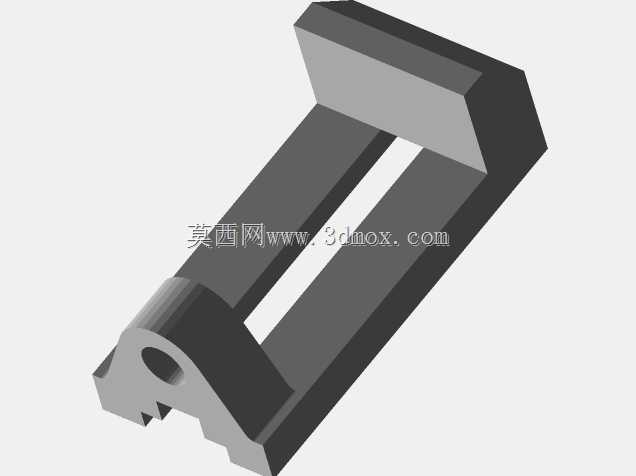

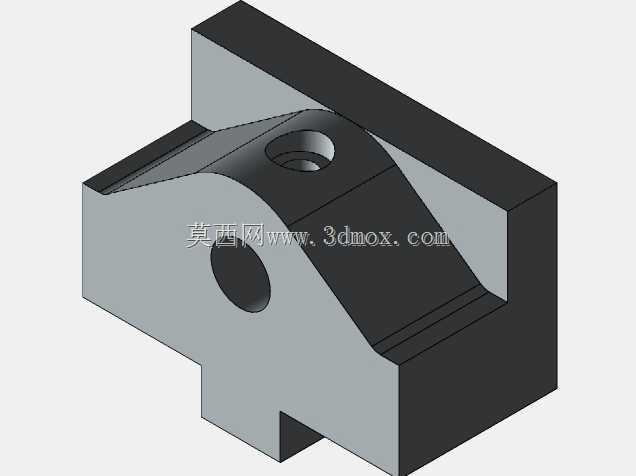

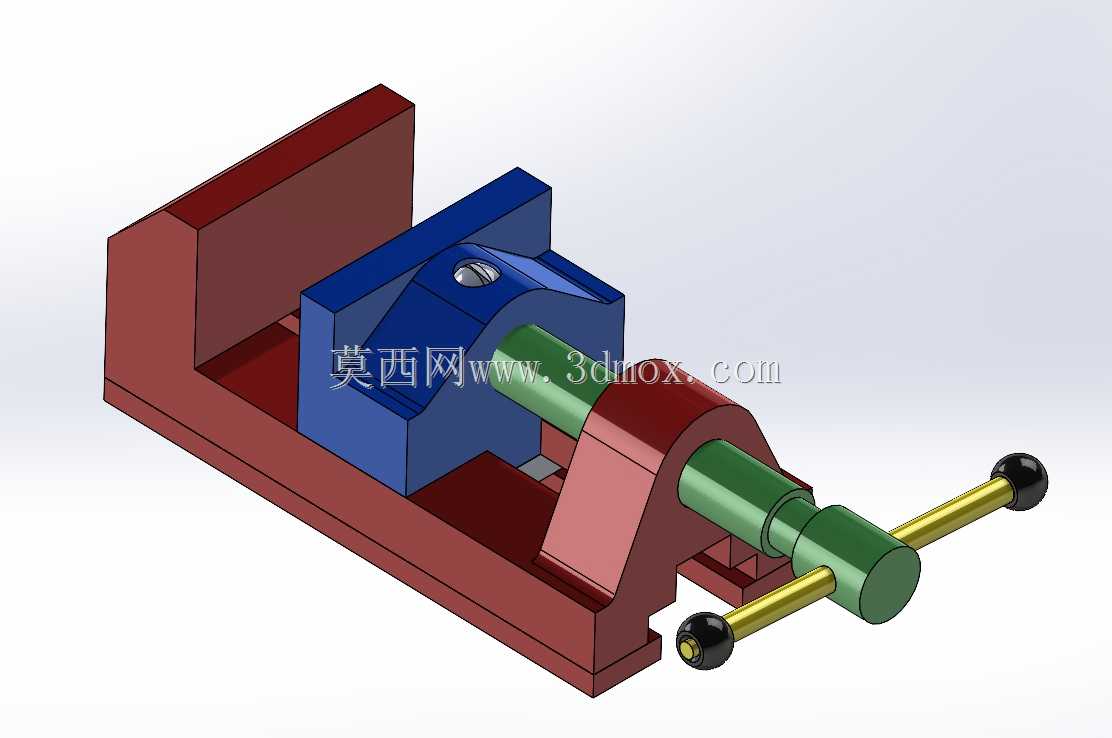

　　这款手动螺杆式夹持工装，核心适配小规格工件的机加工、装配、修配场景，常见于金工实训台、小型维修工位、精密零件装配线的辅助夹持环节，可承担小型金属件、塑料件的钻孔、打磨、锉修、粘接等工序的工件固定需求，替代人手握持实现稳定的工件定位，规避手持操作带来的精度偏差与安全隐患。整体结构采用分体式模块化设计思路，固定钳身作为整个工装的承载基座，采用L型截面的一体式铸造型腔结构，底部预留的安装孔位可直接通过螺栓固定在工作台面，安装边界适配常规400mm宽度以内的实训台、维修台台面，无需额外改造台面结构即可完成部署。活动钳身通过燕尾槽结构与固定钳身配合，滑动间隙可通过侧边的调节镶条进行微调，保证夹持过程中活动钳身无径向窜动，

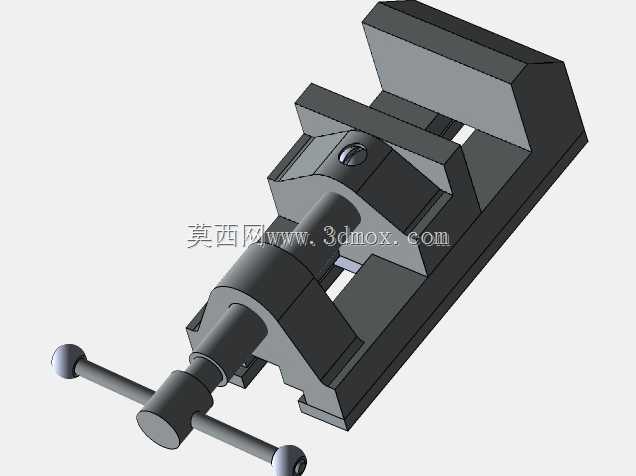

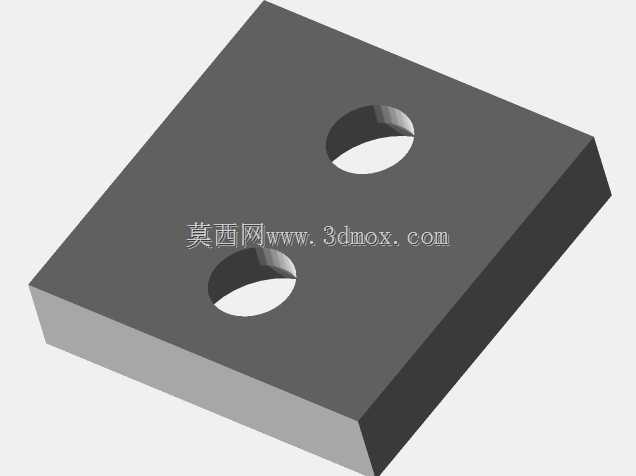

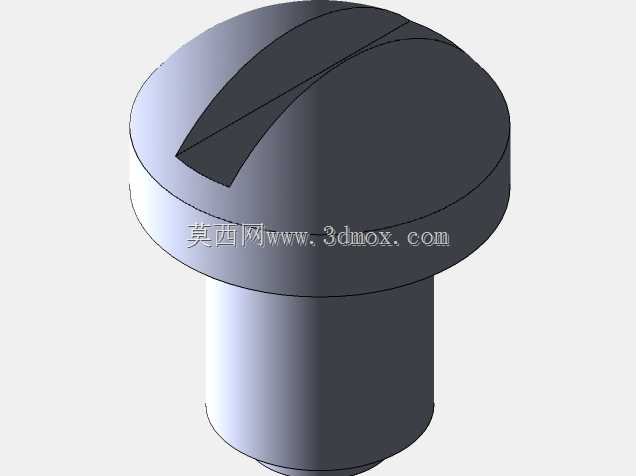

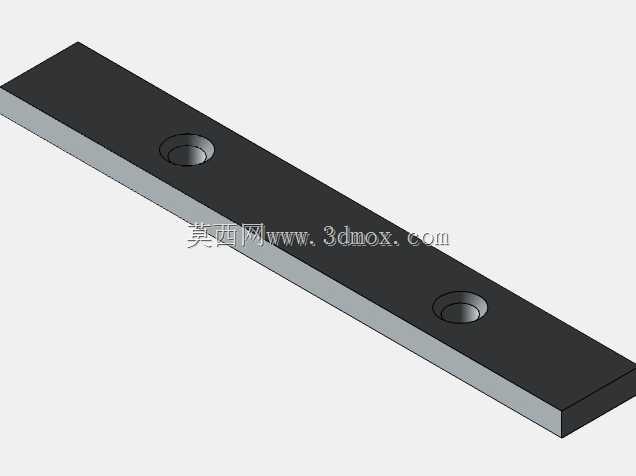

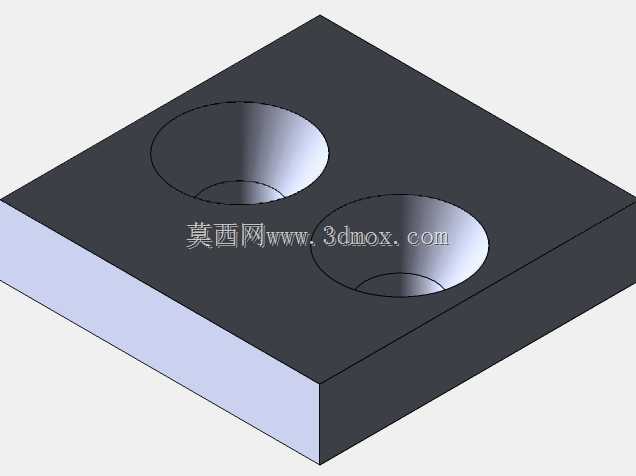

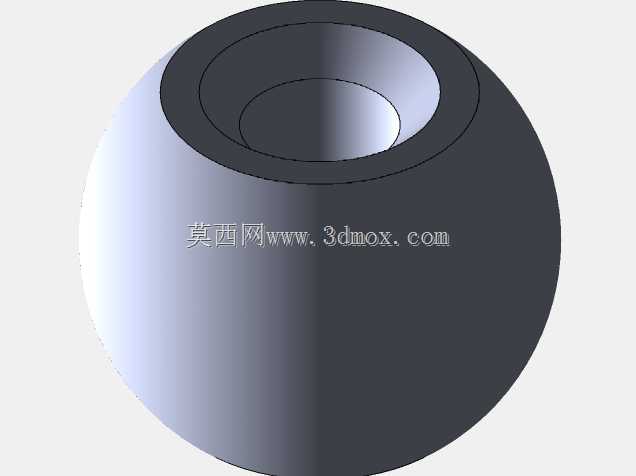

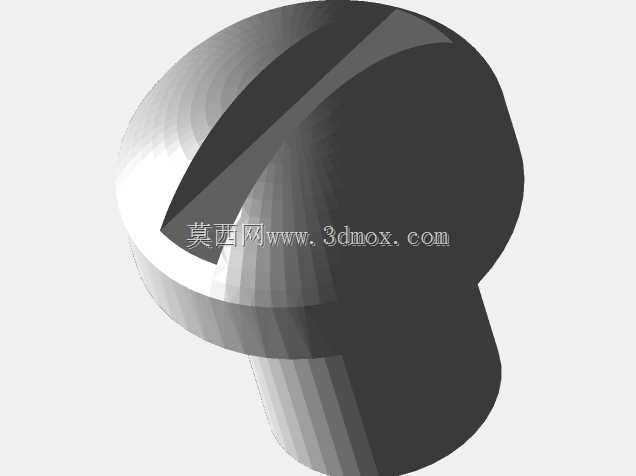

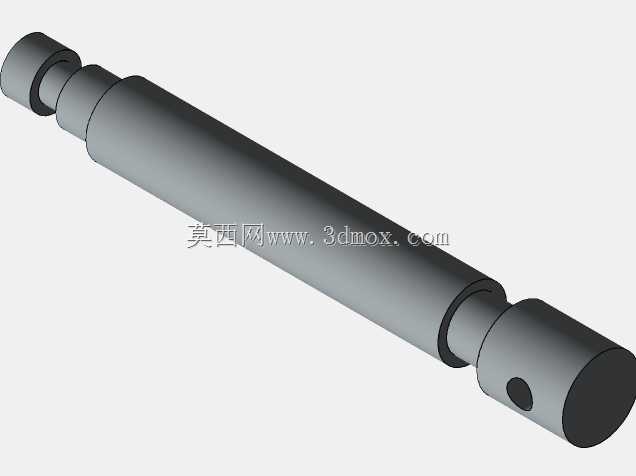

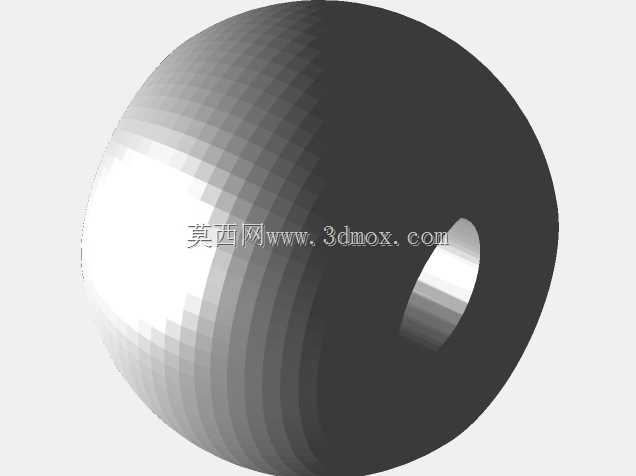

　　夹紧后工件不会出现偏移。传动部分采用梯形螺杆副结构，螺杆一端通过限位结构与活动钳身连接，转动手柄时可带动活动钳身沿导轨方向平稳进给，梯形螺纹的自锁特性可保证夹紧后不会因加工振动出现松脱，无需额外增加锁止结构即可维持足够的夹持力。钳口部位预留了可更换钳口板的安装槽，可根据夹持工件的材质更换光面、齿面、软质橡胶等不同类型的钳口板，避免夹伤精加工工件表面，同时延长钳身的使用寿命。操作端采用T型穿销式手柄结构，手柄两端设置防滑握头，转动时施力方便，无需额外配套扳手即可完成夹紧与松脱操作，单人即可快速完成工件装夹。整体结构无复杂的液压、气动元件，全部采用纯机械结构实现夹持功能，日常维护仅需定期在螺杆与导轨配合面涂抹润滑脂即可，故障率极低，

　　适合在无气源、无电源的野外维修、临时作业场景下使用。设计过程中充分考虑了操作的人机工程，手柄的转动高度距离安装台面约120mm，操作人员坐姿状态下即可轻松转动手柄完成装夹，钳身的最大开口尺寸适配100mm以内宽度的工件，可覆盖绝大多数小型零件的夹持需求，固定钳身的背部加强筋结构可承受最大1500N的夹紧反力，夹持过程中钳身不会出现形变，保证装夹精度的稳定性。
