羊角式木柄敲击起钉工具结构设计

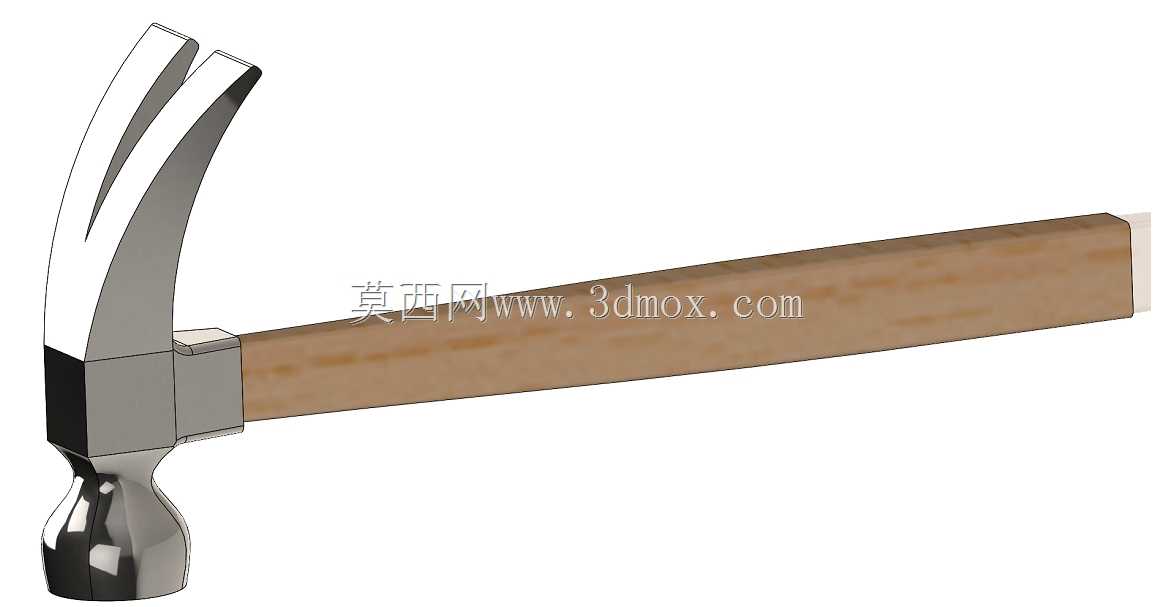

　　这款羊角锤的三维结构设计，完全围绕一线作业场景的实际使用需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能指向。从结构拆分来看，整体分为金属锤头与木质握柄两大核心部件，锤头采用高碳钢材质对应的实体建模逻辑，工作端分为平击面与羊角起钉端两个功能区：平击面做了微小的弧面凸起处理，避免长时间敲击后边缘卷边影响击打精度，击打面的直径参数匹配日常木工、装配场景中常用铁钉、销钉的击打接触面积，不会因为接触面过小导致钉体弯折，也不会因为接触面过大误伤工件表面。羊角端的分叉开口做了渐变式的槽宽设计，开口最窄处适配直径2mm以下的细铁钉，越靠近根部槽宽越大，可卡住直径8mm以内的粗钉或木工蚂蟥钉，分叉内侧做了防滑齿纹结构建模，

　　起钉时能牢牢卡紧钉帽不会滑脱，羊角与锤头主体的过渡区域做了加厚的圆弧过渡，避免起钉时杠杆受力导致根部应力集中断裂。锤头与木柄的连接部位，设计了贯穿式的楔形胀紧结构，锤头的安装孔做了上小下大的锥度设计，木柄装入后从端部打入金属楔块，让木柄端部胀开完全贴合锥孔内壁，即使长时间高频敲击也不会出现锤头松动脱落的问题，连接区域的金属箍结构也做了细节建模，进一步约束木柄端部的形变范围。握柄部分采用硬木材质的建模逻辑，整体做了符合人体工学的弧线收腰设计，靠近锤头的位置柄径较粗，能分散敲击时的反震力，握持区域做了细微的滚花纹理建模，即使手部出汗或者沾有木屑、油污也能保持稳定握持，柄尾做了放大的挡边结构，防止挥锤时手从柄尾滑脱。从安装边界来看，

　　整锤的长度控制在330mm左右，锤头总重约0.5kg，既不会因为过重导致长时间握持手臂疲劳，也不会因为过轻导致敲击力度不足，平击面的端面跳动公差控制在0.1mm以内，保证击打时力的传导方向垂直于工件表面，不会出现偏击问题。这款模型的结构设计可直接用于手动工具的结构验证、五金产品的装配模拟，也可作为职业院校金工实训、木工装配课程的教学演示模型，还原真实羊角锤的所有装配关系与受力结构特征，没有做简化处理，各个部件的配合公差都按照实际五金产品的生产标准设定，可直接导出工程图用于生产参考。
