方形防臭式地面排水地漏结构设计

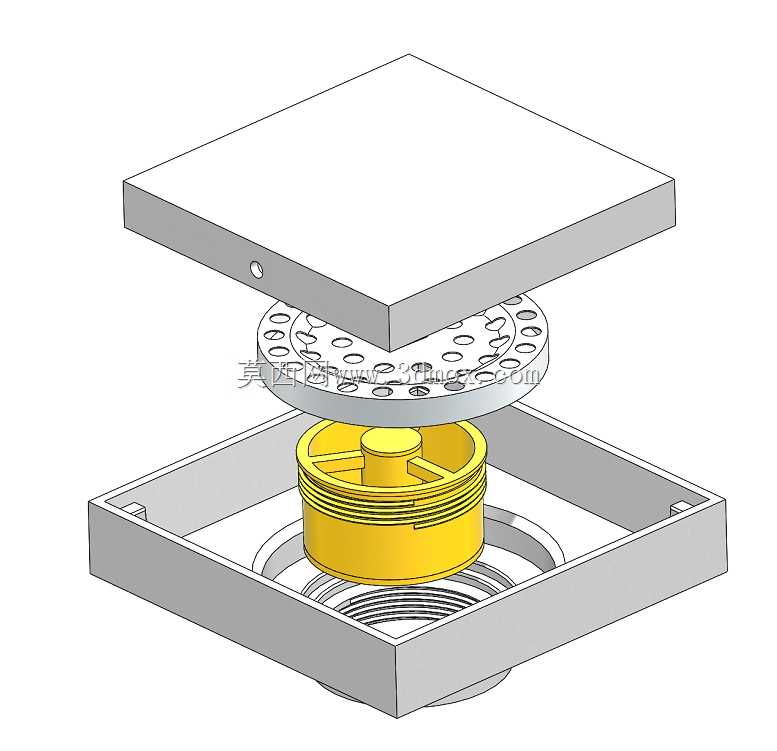

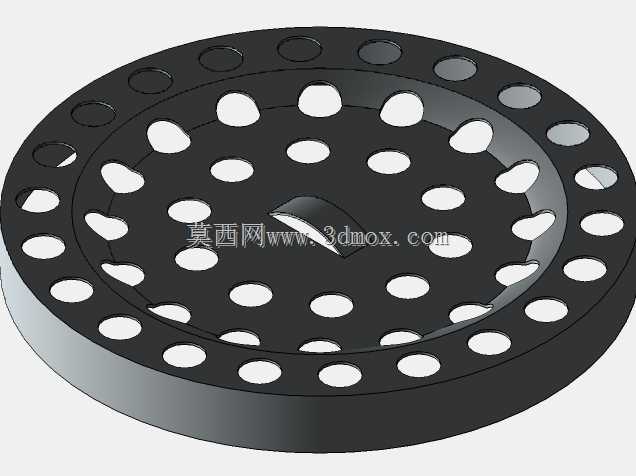

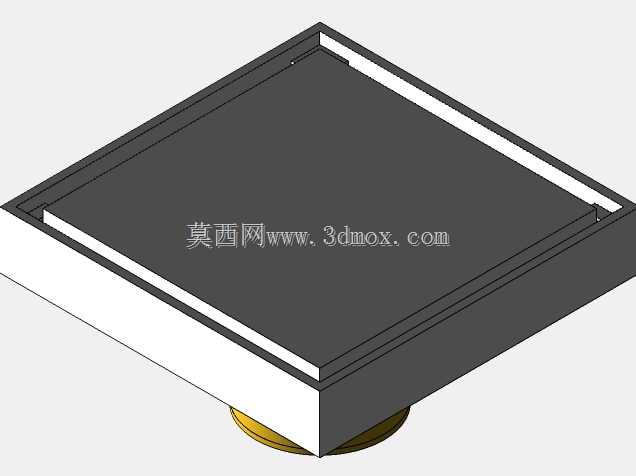

　　这款方形地漏的结构设计，核心围绕住宅、商业空间的湿区排水需求展开，日常应用场景覆盖卫生间、阳台、厨房以及公共区域的架空层排水点位，承担着地面积水快速导排、阻隔排水管道内异味返溢、拦截毛发等大块杂物避免管道堵塞的核心作用。从结构分层来看，最上层的方形盖板采用与地面装饰层齐平的安装设计，盖板边缘做了微小的倒角处理，既避免安装后出现凸起绊脚的问题，也能让地面积水顺着盖板与安装基座的缝隙快速汇入排水腔；中间层的多孔滤篮采用均匀排布的圆孔设计，开孔率经过测算，既保证大流量排水时不会出现孔位堵塞导致的积水漫流，也能有效拦截头发、食物残渣、装修碎屑等固体杂物，滤篮设置了提手结构，日常清理时可直接取出倾倒杂物，无需撬动整个盖板。

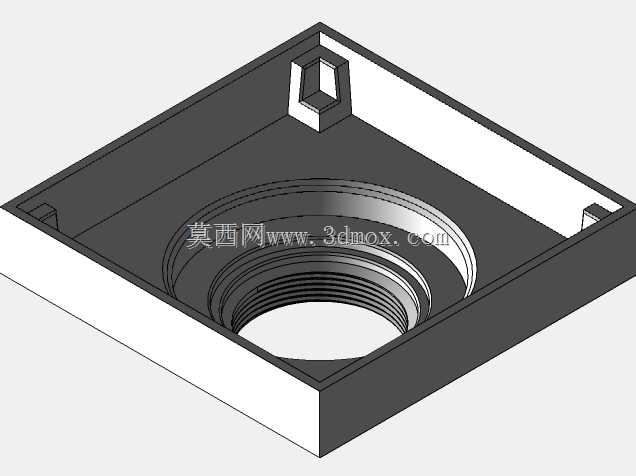

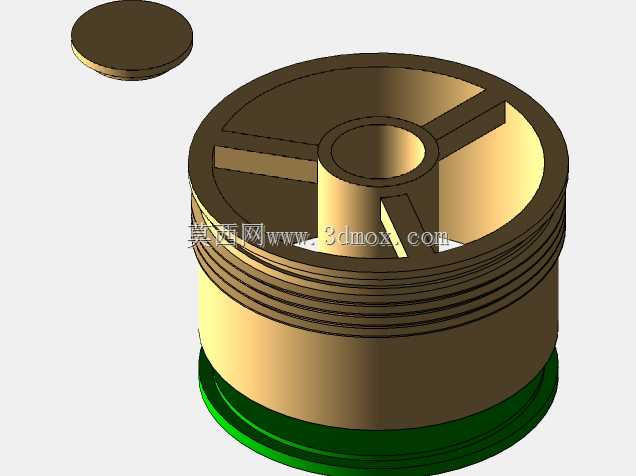

　　核心的防臭内芯采用水封式结构设计，通过内芯存水弯形成的稳定水封层，彻底阻断排水管道内的臭气、害虫顺着排水通道进入室内，内芯与基座的连接采用螺纹旋合结构，配合密封圈实现密封，后期如果内芯出现老化损坏，可直接旋下更换，无需破坏已完成的地面铺装层。安装边界方面，这款地漏适配常规的50mm规格排水支管，基座的外轮廓尺寸适配常见的瓷砖铺贴模数，安装时基座嵌入找平层的深度可根据地面找坡层厚度做微调，方形的外轮廓能更好地与方正的瓷砖缝隙对齐，减少瓷砖切割的工作量，提升铺装后的整体美观度。设计过程中针对排水流量做了校核，在水封高度满足国家标准要求的前提下，优化了内芯的过流截面，避免大流量排水时出现水封被击穿、排水速度慢的问题；滤篮的开孔边缘做了钝化处理，避免清理杂物时划伤手部，基座的承托台阶做了加强筋设计，能承受日常人员走动、小型置物的荷载，不会出现盖板塌陷变形的问题。
