弹簧缓冲式料斗导向支撑结构设计

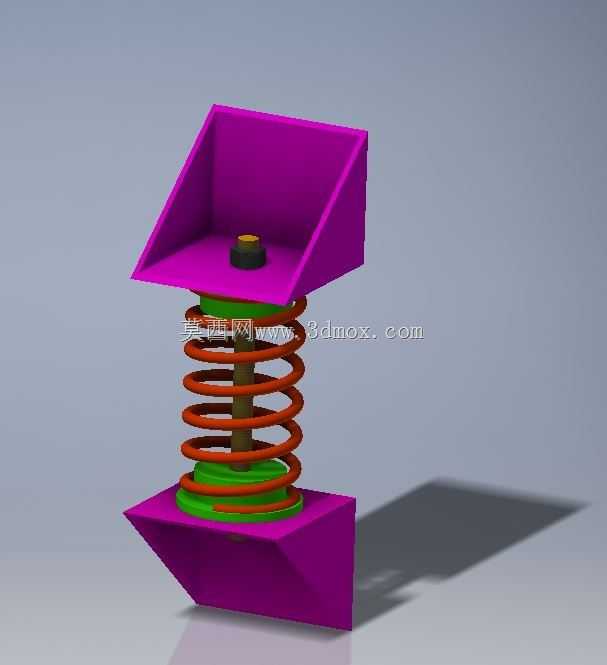

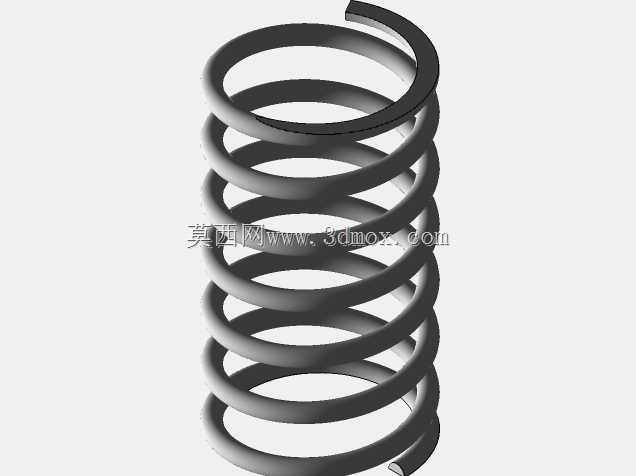

　　该结构主要应用在小型散料输送、振动给料的末端衔接工位，常见于小粒径颗粒物料的定量给料、零散小零件的排序送料场景，核心作用是承接上游来料的同时，通过弹簧的弹性形变抵消来料冲击，同时可配合小幅振动实现物料的均匀下落，避免料道卡滞。从结构组成来看，上下两端为楔形敞口料斗结构，上部料斗为接料端，敞口尺寸大于下部出料端，可扩大接料范围，避免物料撒漏；下部料斗为出料导向端，楔形收口可将物料收拢后定向送入下游工位，上下料斗的对接面均做了加厚凸台设计，用于固定弹簧端部与导向杆安装座，避免长期受冲击出现连接松动。中间的减振支撑部分采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧中径与上下安装座的定位凸台完全匹配，安装时弹簧直接套在凸台上即可完成径向定位，

　　无需额外紧固件；中心设置的导向杆贯穿上下料斗的中心安装孔，杆端采用限位挡圈固定，可限制弹簧的最大压缩行程，避免弹簧出现侧向弯曲、过载压并失效的问题，同时保证上下料斗始终保持同轴状态，不会出现偏斜卡料。设计过程中优先考虑了安装边界的适配性，整体结构的最大外轮廓尺寸控制在小型给料设备的安装预留空间内，下部料斗的底部楔形结构可直接嵌入标准料道的对接接口，无需额外制作转接法兰；上部料斗的敞口边缘做了外翻折边处理，可直接搭在来料输送设备的出料端下方，安装时仅需固定下部料斗即可完成整体装配，拆装维护时可直接将上部结构连同弹簧整体取出，清理残留物料或更换弹簧的操作十分便捷。在功能特性上，该结构的弹簧刚度经过匹配设计，

　　正常接料时弹簧的压缩量维持在总行程的三分之一左右，既可以抵消块状物料掉落的冲击力，降低整体结构的振动传导，避免相邻工位的检测元件受振动干扰出现误判，又可以在配合振动电机工作时，让上部料斗产生小幅的上下往复动作，带动料斗内的物料均匀下落，避免物料在料斗拐角处堆积架桥。导向杆与安装孔之间采用小间隙配合，表面做了光滑处理，往复运动时不会出现卡滞，同时可承受一定的径向偏载，即使物料偏载落在料斗一侧，也不会出现弹簧偏磨、结构歪斜的问题。上下料斗的楔形面角度经过反复调整，角度大于物料的自然堆积角，保证物料可以依靠自重顺利滑入出料口，不会在料斗内壁残留，针对有耐磨需求的使用场景，还可以在料斗内壁粘贴耐磨衬板，衬板可通过沉头螺丝固定，更换时无需拆卸整体结构。
