折叠式金属收纳板框结构设计

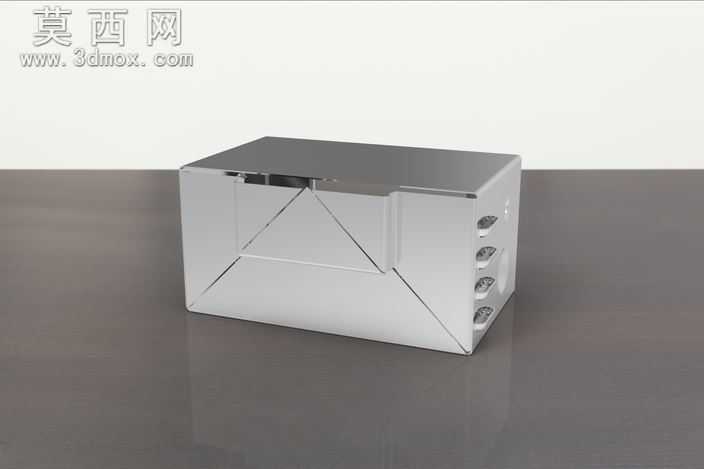

该金属板框采用钣金类三维建模思路完成整体设计，建模阶段优先以钣金模块为核心搭建基础轮廓，先绘制单块金属板材的展开轮廓草图，通过基体法兰特征设定统一的板材厚度，再依据折叠拼接的逻辑依次绘制折弯线，精准控制每一处折弯的角度、折弯半径与折弯扣除参数，确保各板件折弯后能够严丝合缝地拼接为封闭的框体结构，避免出现拼接错位、缝隙过大的问题。建模过程中对板件侧边的咬合卡扣结构做了精细化处理，通过拉伸切除、边线法兰等特征打造出互锁的卡扣造型，无需额外焊接或紧固件即可实现板件之间的稳定连接，同时在框体的侧端面设计了阵列排布的插接接口，每一处接口的尺寸都经过参数化约束，保证与对应外接配件的适配精度。材质渲染阶段选用高反光的抛光金属材质，调整材质的粗糙度、反射率与环境光遮蔽参数，还原金属板材经抛光处理后的亮面质感，同时在场景中搭建柔和的影棚光照环境，通过主光源、补光源与轮廓光的搭配，清晰呈现板框表面的折痕线条、拼接缝隙与金属反光效果，让渲染成品能够直观展现板框的结构细节与材质特性。结构设计上采用无额外连接件的折叠拼接方案，所有板件均由整块金属板材裁切折弯而成，既减少了加工工序与物料成本，也提升了框体整体的结构强度，拼接完成后的框体具备规整的长方体外形，边角处做了微小的圆角处理避免锐边划伤，侧端面的阵列接口可根据使用需求拓展连接功能配件，兼顾了结构稳定性与功能拓展性。设计过程中反复验证了折弯顺序与拼接逻辑，模拟板材从平面展开状态到折叠成型的完整流程，排查折弯过程中可能出现的板材干涉、卡扣对位不准等问题，确保设计方案具备实际加工可行性，能够直接用于钣金下料、折弯的生产环节。
