冲压件去毛刺切边工装结构设计

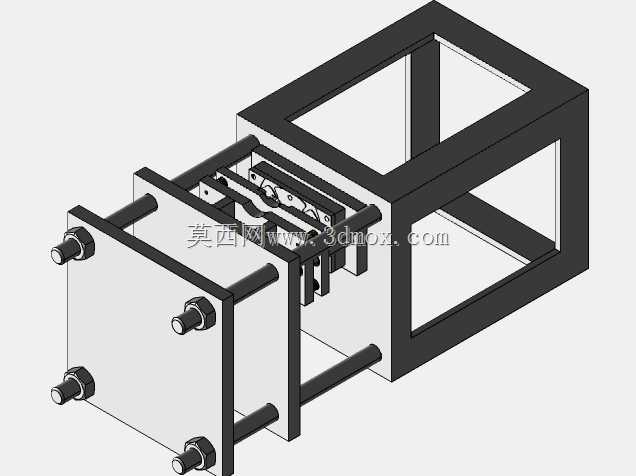

　　这套去毛刺切边工装主要面向小尺寸冲压件、注塑件的飞边毛刺去除工序，常见于3C通讯零部件、小型五金结构件的量产加工线旁，替代传统人工锉削、砂轮打磨的作业方式，解决人工去毛刺一致性差、边角倒钝不均、易损伤工件基准面的痛点。整套结构采用框式方通焊接机架作为承载基体，机架前后预留足够的操作与维护空间，后侧框体可直接对接生产线的出料输送带，前侧安装工位设置定位靠山，适配人工上下料或者搭配简易机械手取放件的作业模式，安装时仅需通过机架底部的四个地脚螺栓固定在车间硬化地面即可，无需额外做混凝土基础，整体占地宽度控制在八百毫米以内，纵深不超过六百毫米，适配多数线旁工位的空间边界。核心执行部分采用导柱导向的推拉式动作结构，

　　四根镀铬导柱配合无油衬套做滑动支撑，保证切边刀具进给过程的平行度误差控制在0.02毫米以内，避免啃伤工件成型面；刀具安装板采用快换式沉头螺钉锁紧结构，可根据不同工件的轮廓形状更换对应仿形刀头，换型时间控制在十五分钟以内，适配多品种小批量的生产需求。驱动端采用标准气缸作为动力源，进气口配置调速阀可根据工件材质调整进给速度，针对软质塑胶件可降低进给速度避免崩边，针对金属冲压件可提高进给速度提升加工效率，行程末端设置硬限位块，保证每次切削的进给深度一致，避免过切或者毛刺残留。前端的工件定位座采用分体式设计，定位块可根据工件的外形尺寸做XY方向的调整，定位面预留避让槽，避开工件本身的凸台、卡扣等结构，装夹时仅靠工件的工艺基准面定位，

　　无需额外的压紧机构，气缸进给过程中靠刀具的切削反力实现工件的自压紧，简化装夹步骤，单件作业循环时间可控制在三秒以内。整套结构的受力部件均做了加强处理，导柱安装座与机架之间采用焊接后二次加工的方式保证安装面的垂直度，长期往复作业不会出现导向偏移的问题，所有滑动部位均预留润滑脂注油口，日常维护仅需定期加注润滑脂即可，无复杂的传动部件，故障率远低于多轴联动的去毛刺设备，适合中小型加工厂的批量后处理工序使用。
