400x600规格双工位热压贴合工装结构

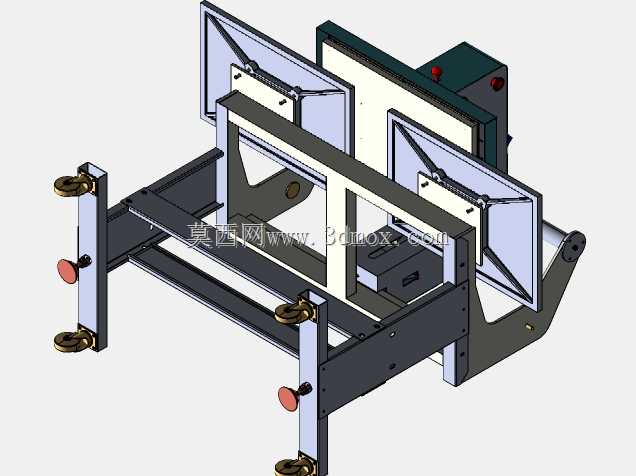

　　这套结构针对电子辅料、小型片材的热压贴合工序设计，适配幅面400mm×600mm的加工工件，在消费电子零部件加工、小型包装制品压合场景中，可同时完成两组工件的上料定位与热压作业，相比单工位结构能压缩近四成的上下料等待空程时间，提升产线节拍效率。从结构布局来看，两侧设置带快速夹钳的定位装夹位，夹钳搭配可调式限位旋钮，可根据工件厚度快速调整压合行程，无需额外更换治具配件，适配0.5mm到15mm厚度区间的不同片材工件；中部的框架式承托结构采用矩形钢管焊接后整体铣平加工基准面，保证两个工位的平面度公差控制在0.1mm以内，避免压合过程中出现压力不均、局部贴合不牢的问题。后侧的安装位预留了加热模块与温控组件的装配空间，

　　可根据工艺需求加装硅胶加热板或者脉冲加热头，加热区域的尺寸与工件幅面完全匹配，边缘做了10mm的避空设计，防止加热区域超出工件范围造成能源浪费或者工装过热变形。两侧的导向轴采用线性光轴搭配无油衬套的组合，压合过程中运动顺畅无卡滞，侧向的红色旋钮为硬限位调节件，可根据压合深度需求快速锁定下行极限位置，避免过压损伤工件表面。整套结构的安装边界控制在长720mm、宽580mm、高450mm范围内，底部预留四个M12的地脚安装孔，可直接固定在标准工作台面，也可搭配脚轮做成移动式工位适配柔性产线的布局调整。设计过程中优先考虑了操作人员的作业便利性，装夹位的操作高度设置在距离安装基准面850mm的位置，符合人工站立作业的人机工程学要求，

　　夹钳的操作力控制在15N以内，长时间作业也不会产生明显的操作疲劳。框架内部预留了走线槽与气路安装空间，加热模块的线缆、驱动气缸的气管均可从框架内部走线，避免外部管线干涉作业动作，也能减少车间生产过程中线缆被工件剐蹭破损的风险。压合工作面做了硬质阳极氧化处理，表面硬度达到HV400以上，长期压合作业也不会出现表面刮花、压痕的问题，日常维护仅需定期给导向衬套添加少量润滑脂即可，无需复杂的拆解保养。
