小型立式皮带输送线三维结构设计

　　该套小型皮带输送装置主要面向电子装配、轻工分拣、实验室小物料转运以及紧凑型自动化工位之间的短距离衔接场景。整机采用单立柱支撑形式，输送段悬空布置，适合在空间受限的工作台旁、检测设备入口或包装工位侧边使用。绿色平皮带作为承载面，能够输送轻质零件、盒装件、小型塑料件及经过加工后的半成品；在实际产线中，这类设备常承担节拍缓冲、方向过渡、人工上下料辅助等任务，避免大型输送线在小工位中占用过多地面面积。

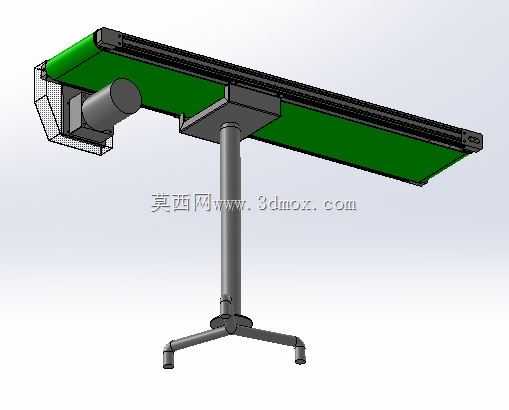

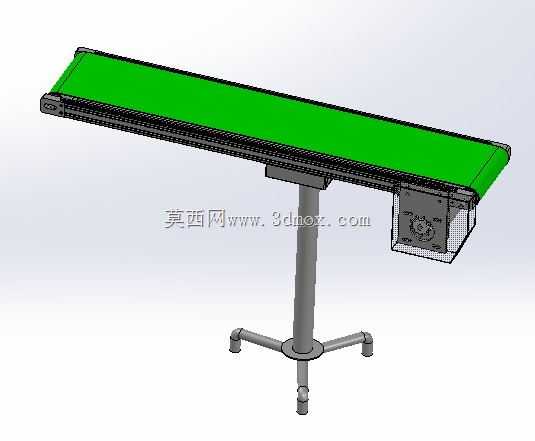

　　结构上，输送主梁沿长度方向布置，两侧设置皮带限位与机架护边，端部由滚筒完成皮带回转。驱动端布置在一侧，电机与传动部件集中安装，便于维护时拆卸护罩并检查传动连接。皮带下方设置承托结构，使输送面在轻载条件下保持平直，减少物料运行过程中的下垂和跑偏。机架端部保留张紧调节位置，通过调整滚筒轴线位置改变皮带预紧力，装配时应保证两侧调节量基本一致，防止皮带边缘摩擦机架。

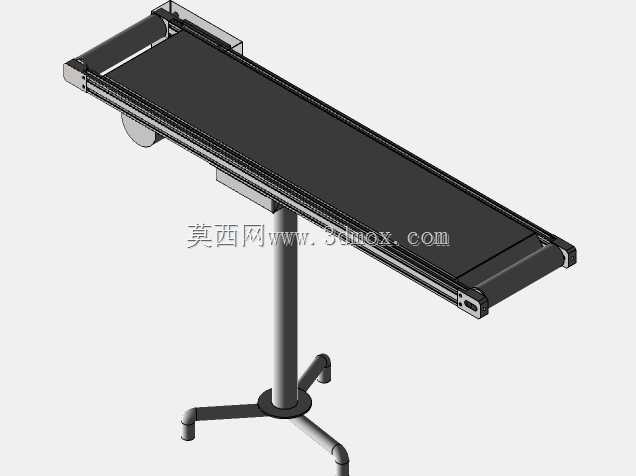

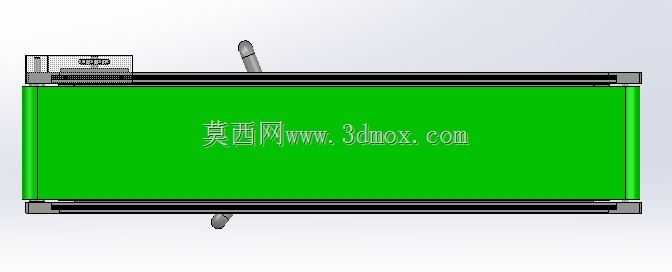

　　立式支柱位于输送段中部偏置位置，顶部通过连接板与输送梁固定，底部采用三脚支撑结构展开，支脚末端设置可调脚垫。该布局在较小占地范围内提供稳定支撑，同时允许设备下方保留人员操作或物料暂存空间。安装边界方面，输送长度按B200xL1000规格理解，皮带有效宽度约200mm，输送段长度约1000mm，整体高度可依据支脚和立柱连接关系在现场调试中确定。布置时需要在驱动端预留电机散热和检修空间，在输送两端预留物料进出距离，支柱底部三脚范围应避开地面线槽、气源管路及人员通道。

　　建模过程中，主梁、滚筒、轴承座、电机、护罩、立柱和底脚均按独立零部件组织，便于后续修改带宽、机长、支撑高度和驱动位置。皮带外形以连续环形构件表达，端部包角与滚筒外径相匹配；侧板和安装板的孔位需要与滚筒轴、电机安装面及支柱连接板对应。对于结构设计人员，该模型可作为微型输送线的基础方案，在选型时重点校核电机扭矩、皮带速度、滚筒直径、物料重心位置及支架倾覆稳定性；若用于更高负载或频繁启停工况，可进一步增加铝型材框架、中间托板、导向护栏或独立调速控制单元。
