20升卧式承压储液罐体结构设计

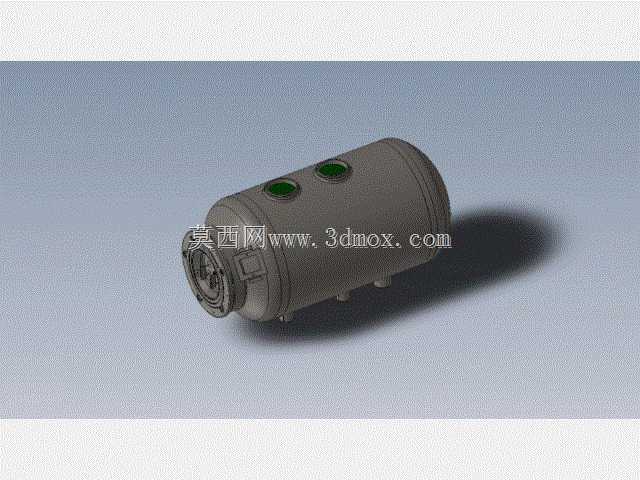

　　这款20升规格的卧式储液罐体，主要面向小型流体处理系统、实验室流体循环配套、小型生产制程的介质暂存场景设计，可兼容水性介质、低腐蚀性工业流体的存储需求，在小型水处理设备、日化配料系统、实验台流体循环回路中都能适配安装。从结构设计来看，整体采用卧式圆柱筒体布局，相比立式同容积罐体，能有效降低安装重心，减少设备运行过程中罐体晃动带来的管路应力，适配台面安装、机架内嵌等多种安装场景，筒体两端采用标准快开卡箍式法兰端盖，无需专用工具即可快速拆卸，方便后期清理内部残留介质、更换内置过滤组件，端盖处预留的标准管路接口可直接对接快插接头、硬管焊接接头，适配不同管径的进出液管路连接。筒体顶部设置两个对称的观测接口，可直接安装视镜用于观测内部液位、

　　介质状态，也可作为加注口、排气接口使用，接口采用标准内螺纹设计，通用配件可直接替换，无需单独定制连接件。筒体底部设置三个均布的支撑脚，支撑脚高度经过核算，既可以保证底部出液接口留有足够的管路安装空间，也能让罐体放置时保持水平，避免内部介质残留无法完全排出。建模过程中严格控制筒体壁厚的均匀性，按照常压容器的设计标准预留了足够的壁厚余量，可承受0.6MPa以内的工作压力，筒体与端盖的密封槽尺寸按照标准密封圈规格设计，安装后可保证无渗漏，所有转角处都做了圆弧过渡处理，避免应力集中导致的罐体变形，也减少了内部清洁的死角。安装边界方面，整体筒体长度控制在适配小型机架安装的尺寸范围内，最大外径经过优化，既保证20升的有效容积，

　　也不会占用过多的安装空间，进出液接口的位置做了错位设计，避免外接管路时出现干涉，支撑脚的安装孔位按照通用安装间距设置，可直接固定在设备安装板上，无需额外加工转接支架。设计时还考虑了不同使用场景的拓展性，顶部接口可根据实际需求加装液位传感器、温度探头等检测元件，端盖处也可根据需求更换为带搅拌接口的结构，适配需要轻度搅拌的介质存储需求，整体结构没有复杂的异形曲面，加工时可采用标准管材焊接成型，加工难度低，后期维护成本也相对可控。
