卡萨格兰德碟式液限仪试验装置结构

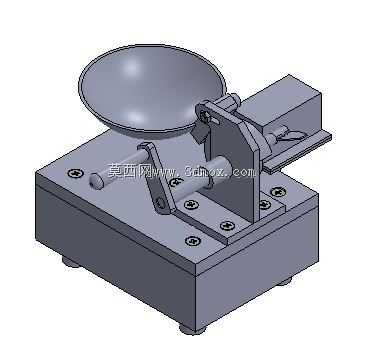

　　这套结构对应土工试验领域的卡萨格兰德碟式液限测定装置，核心用于室内土工测试环节划分细粒土的液限界限含水率，是岩土工程勘察、土工试验室开展土的物理性质指标测定的核心配套器具，在路基填料性能核验、地基土性状判定、回填土质量管控场景中承担基础参数采集功能，测试数据直接支撑土的工程分类、塑性状态判定，为后续地基承载力计算、边坡稳定性分析、填筑压实标准制定提供核心依据。从结构设计逻辑来看，装置采用一体式铸铁基座作为承载主体，基座底部设置可调式橡胶支脚，可在试验室硬质工作台面上快速调平，抵消台面不平整带来的摆动误差，基座整体重量经过配重核算，避免手摇操作过程中装置出现滑移、翘动问题，保证试验过程中落碟高度的一致性。

　　上部的黄铜试样碟通过偏心摇臂机构与基座连接，摇臂的转动副采用耐磨销轴配合，长期反复转动不会出现旷量，保证每次抬升后试样碟的下落高度稳定在标准要求的10mm区间，不会因机构磨损导致落高偏差影响测试结果。基座台面上预留的硬质橡胶垫板作为试样碟下落的承托面，垫板硬度经过校准，保证每次下落的冲击能量一致，避免承托面过硬或过软改变试样受冲击的状态。摇臂的操作端延伸至装置侧方，操作时手摇带动偏心轮转动，即可实现试样碟的周期性抬升、自由下落，转动频率可通过操作人员手摇速度控制，匹配标准试验要求的每秒两次的落碟节奏。装置的开槽工具配套固定在摇臂侧方的支架上，试验前可直接取用在碟内土样表面开出标准尺寸的V形槽，无需额外寻找配套工具，

　　避免开槽尺寸不统一带来的试验误差。从安装边界来看，装置整体占地尺寸适配常规试验室操作台摆放，基座底部的安装孔可根据使用需求选择螺栓固定在永久试验台面上，或是直接通过支脚调平放置在移动试验小推车上，满足不同试验室的场地布置需求。整套结构的运动部件均做了圆角过渡处理，没有尖锐外露棱角，避免试验操作过程中划伤操作人员，所有连接螺丝均采用内六角圆柱头螺钉，沉头安装后表面平整，不会积留试验用的土样残渣，日常清洁维护时只需擦拭基座表面即可，没有难以清理的卫生死角。摇臂的转动位置预留了润滑注油孔，长期使用后可定期加注润滑脂，减少转动副的磨损，延长装置的整体使用寿命。
