大倾角挡边式爬坡上料输送设备

　　该设备针对物料从低位向高位连续转运的工况进行结构布置，常见于包装线前段供料、注塑件收集、食品加工散料提升、五金小件分拣以及仓储物流转接场景。整机采用倾斜输送方式，将水平接料段与大倾角提升段组合在一起，进料端贴近地面或上游设备出料口，可减少人工倒料高度；上端出料位置抬高后，能够直接与称重机、包装机、分选料斗或后续水平输送线衔接。

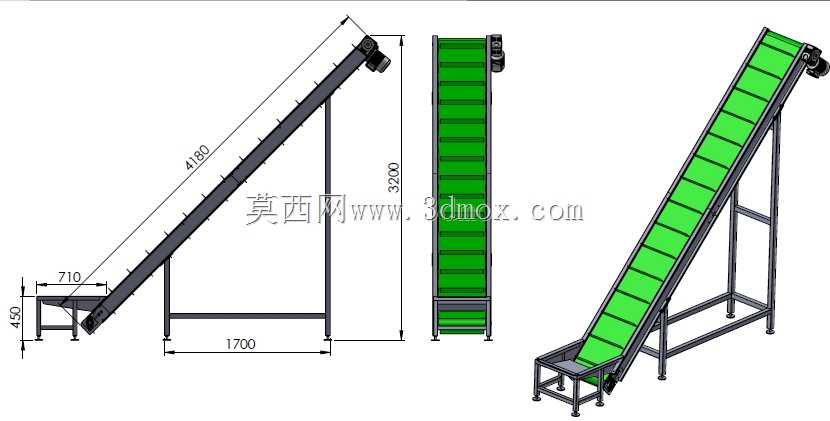

　　外形边界在建模中已经明确表达，输送带斜向有效长度约4180mm，整机最高点约3200mm，底部机架沿输送方向的主要支撑跨度约1700mm，低位接料段向外延伸约710mm，接料平台高度约450mm。这些尺寸决定了设备在车间布置时需要预留倾斜投影空间，不能只按垂直占地估算；上端驱动部和出料口还应留出维护、张紧及接料溜槽位置。

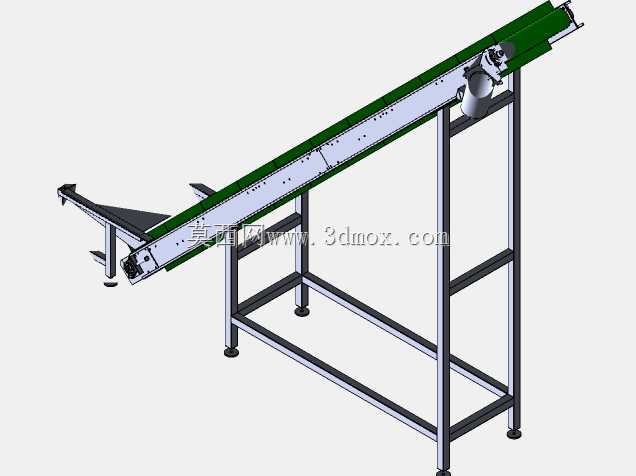

　　皮带表面设置横向挡条，两侧采用挡边结构，使物料在陡坡段不易下滑或滚落。绿色皮带与黑色机架形成清晰区分，便于在三维评审中检查皮带包角、托辊位置、侧板间隙和物料运行轨迹。低位进料斗采用敞开式承接结构，适合人工投料、振动盘供料或上游设备落料；高位端部设置驱动滚筒，电机减速单元布置在机头侧，依靠滚筒摩擦带动皮带运行。

　　机架设计以方管焊接框架为主体，中段倾斜桁架承担皮带和物料载荷，底部设有可调支脚，用于现场找平并补偿地面误差。竖直方向的支撑腿与斜向梁形成稳定三角受力关系，机头位置额外加强，以承受驱动扭矩和皮带张紧力。结构建模时需要重点核对滚筒中心距、皮带绕行路径、张紧行程以及护罩安装空间，避免皮带跑偏后与侧板干涉。

　　从使用角度看，这类输送机的核心价值在于节省平面输送距离，在较短水平占地内完成较高落差提升。挡条间距、皮带宽度和倾角需要结合物料粒度、摩擦系数、单次输送量综合确定；对于易滚动颗粒，挡边高度和进料均匀性尤其关键。三维模型完整呈现了机头、机尾、支架、皮带、挡条、进料段和支撑脚的相对关系，可用于方案布局、干涉检查、加工出图以及自动化产线前期选型评审。
