双工位膝盖弯曲测试工装结构设计

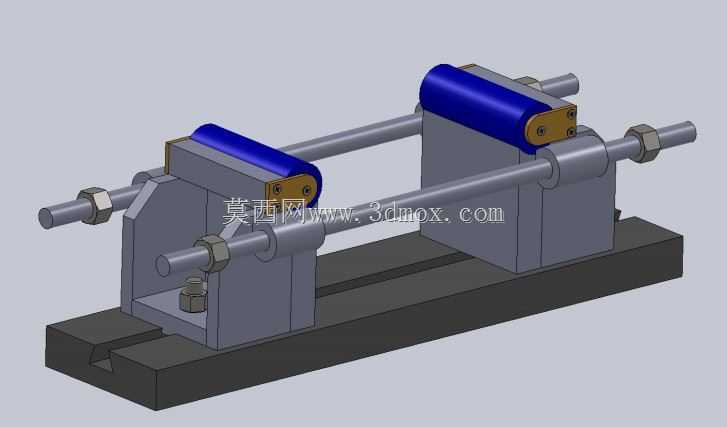

　　这套双工位膝盖弯曲测试工装，主要面向穿戴式护膝、康复支具、下肢柔性护具类产品的耐弯折性能验证场景，在护具生产企业的实验室、质检环节中承担反复弯曲疲劳测试的核心装夹功能，可同时完成两组试样的同步测试，有效提升批量检测的效率。工装整体采用卧式双轴平行布局，底部为一体式开槽铸铁基座，基座上的T型槽可灵活调整两组测试单元的轴向间距，适配不同长度规格的试样装夹需求，安装时可通过基座槽内的T型螺栓直接固定在测试台架上，整体安装边界宽度控制在420mm范围内，长度方向预留150mm的调节余量，无需额外加工转接板即可适配多数常规力学测试台的安装孔位。

　　从功能设计来看，两组测试单元对称布置在两根平行的镀铬导向光轴上，光轴两端通过带锁紧螺母的立式支撑座固定在基座上，光轴表面粗糙度达到Ra0.8，滑动配合的轴套采用自润滑铜基材质，长期往复运行无需频繁加注润滑脂，可降低维护频次。每个测试单元上部设置带弧形包覆面的蓝色聚氨酯压块，压块弧度匹配人体膝盖部位的曲面轮廓，装夹试样时不会出现局部应力集中导致的试样提前破损，保证测试数据的准确性；压块通过侧面的紧固螺栓与下部的滑动支座连接，可根据试样厚度调整压块的压紧高度，适配3-15mm厚度范围内的不同护具试样。

　　设计过程中优先考虑了往复运动的同轴度要求，两根导向光轴的平行度公差控制在0.02mm/100mm以内，滑动支座与光轴的配合间隙控制在0.01-0.03mm之间，避免往复弯曲过程中出现卡滞、偏磨的问题。滑动支座下部设置锁紧机构，调整到位后可直接锁死在光轴上，防止测试过程中出现位置偏移。工装的动力输入端设置在光轴的一端，可外接曲柄滑块机构或伺服电动缸，实现0-120度范围内的往复弯曲动作，弯曲频率可通过外接动力源自由调节，满足不同测试标准的动作要求。

　　在结构细节上，每个支撑座与基座的连接面都设置了定位销孔，初次安装调试完成后可打入定位销，后续拆装无需重新校准同轴度，大幅缩短设备维护后的调试时间。压块与滑动支座的连接部位设置了缓冲垫片，可抵消往复运动过程中的微小冲击，延长工装整体使用寿命。整套工装没有采用复杂的异形结构，所有机加工件都可通过常规铣削、车削工艺完成加工，加工成本可控，备件替换便捷，适合中小批量的测试场景使用。
