公制球头内六角扳手套装结构设计

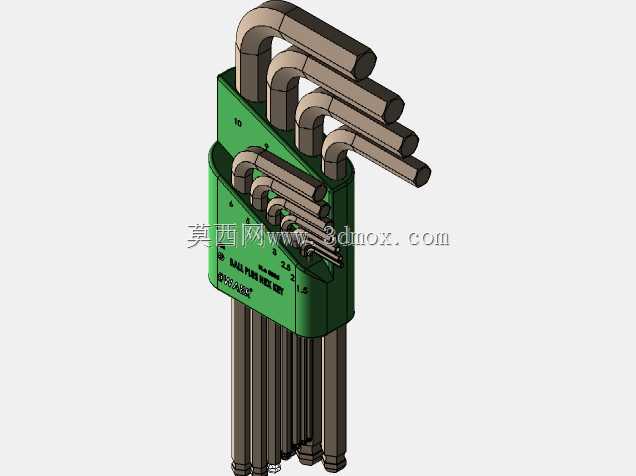

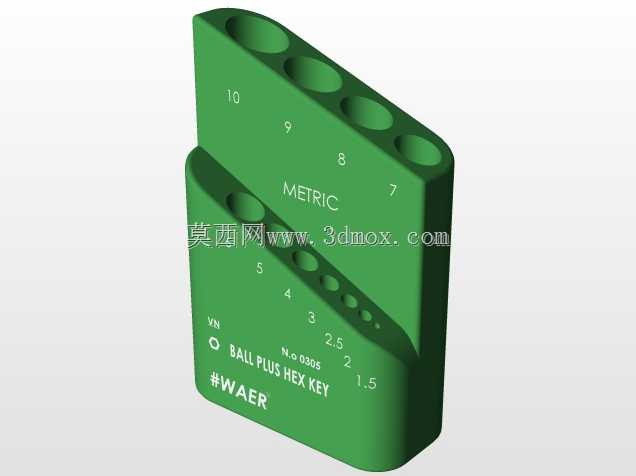

　　这套公制球头内六角扳手的设计，首先围绕设备维保、装配产线、机加工工位的实际使用场景展开，日常在自动化设备调试、工装夹具拆装、精密机械装配环节，作业人员经常需要在狭窄空间、非垂直角度下拧动内六角螺钉，普通直头内六角扳手在这类场景下容易出现打滑、无法插入螺钉槽的问题，球头结构的设计正是为了解决这一痛点，允许扳手在与螺钉轴线呈25到30度夹角的状态下正常施力，大幅提升受限空间内的操作便利性。整套扳手覆盖常规公制内六角螺钉的常用规格，从最小的1.5mm到最大的10mm规格依次排布，配套的收纳卡座采用分层卡位设计，每个规格对应独立的卡槽，卡槽的尺寸根据对应扳手的杆径做过盈配合设计，既可以保证扳手插放后不会轻易脱落，

　　又能在取用的时候单手即可抽出对应规格，卡座侧面预留的标识位可以直接刻印规格数值，作业人员无需反复比对即可快速选到需要的扳手。设计过程中针对扳手的受力段做了结构优化，L型的短臂作为主要施力端，长度控制在对应规格杆径的3到4倍，既保证足够的扭矩传递能力，又不会因为力臂过长导致杆部弯曲变形，长臂作为深入操作端，球头位置做了圆角过渡处理，避免应力集中导致球头断裂，杆部的直线度控制在0.1mm/m以内，保证插入螺钉内六角槽的时候不会出现卡滞。收纳卡座的安装边界做了适配设计，既可以直接放置在工具柜的层板上，也可以通过卡座背面的挂孔挂在工位旁的工具挂板上，整体占用的投影面积不超过120mm*80mm，不会过多占用工位的操作空间。在实际使用场景中，

　　这类扳手套装是设备维修班组、装配工位的标配工具，针对不同的螺钉安装位置，作业人员可以选择使用直头端施加更大扭矩完成最终紧固，也可以使用球头端快速完成预紧或者空间受限位置的螺钉拆装，整套工具的结构设计没有多余的冗余部件，所有结构都围绕实际操作的便利性、耐用性展开，卡座的弧度设计贴合人手握持的轮廓，取用整套工具的时候可以单手握持卡座完成转移，不会出现扳手散落的情况。针对扳手杆部的受力特性，设计时在弯折位置做了R角过渡，避免热处理过程中出现应力裂纹，同时弯折位置的硬度控制在合理区间，既保证表面足够耐磨，又不会因为硬度过高导致受力时出现脆断。
