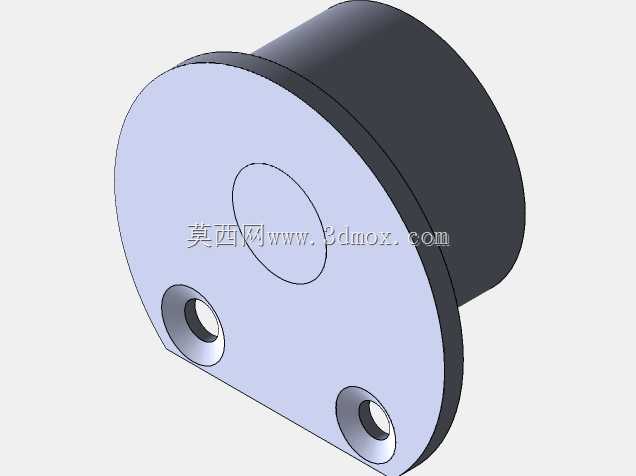

带双安装孔短圆柱式法兰连接基座结构

　　这类带双安装孔的短圆柱式法兰基座，在流体管路布设、小型执行元件固定场景中应用十分广泛，日常在车间气动回路改造、小型液压站阀组安装、通讯管线穿墙固定的工位上都能见到同结构的零件。从结构设计逻辑来看，主体采用短圆柱筒体搭配单侧圆形法兰盘的构型，法兰端面作为主要安装贴合面，能够保证与对接部件的面接触密封性，避免局部应力集中导致的连接松动。法兰盘上对称布置的两个通孔，是为了适配标准螺栓穿装固定，孔位的中心距经过匹配常用安装间距设定，既可以满足常规M6-M8规格螺栓的穿装需求，又能在有限的法兰盘直径范围内，保证螺栓锁紧时的力臂足够，不会因为孔位过于靠近盘体边缘导致法兰受力开裂。筒体部分的外径与法兰盘直径保持合理的差值，

　　形成的台阶面既可以作为安装时的轴向定位基准，在对接嵌入对应安装孔位时，台阶面能够直接抵靠在安装面板外侧，无需额外调整轴向伸入长度，大幅提升现场装配的效率。筒体的内孔根据实际使用场景可做不同适配，若作为流体过流部件，内孔可加工对应通径的流道，内壁做粗糙度处理降低流阻；若作为元件安装座，内孔可加工配合公差带，用于嵌装小型轴承、传感元件或者管线防护套。从安装边界来看，法兰盘的厚度经过受力校核，在承受2吨级轴向静载荷的工况下，不会出现法兰盘翘曲变形的问题，两个安装孔的沉头结构设计，能够让螺栓头完全沉入孔内，保证法兰安装面完全贴合对接面，不会因为螺栓头突出产生装配间隙。设计过程中特意规避了多余的凸台、尖角结构，所有棱边都做了小倒角处理，

　　既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中点，提升零件在受振动工况下的疲劳寿命。这类零件在建模时需要重点关注安装孔的位置度公差，保证两个孔的中心连线与法兰端面的平行度、与筒体轴线的对称度，否则现场安装时会出现螺栓无法穿入、对接面贴合不严的问题。筒体与法兰盘的衔接处做了小圆弧过渡，避免直角衔接处的焊接应力或者铸造应力集中，不管是采用棒料机加工、型材焊接还是铸造成型工艺，这个过渡结构都能有效提升零件的整体结构强度。在实际选型使用时，需要根据对接部件的端面尺寸匹配法兰盘直径，根据穿装元件或者流体的通径选择筒体内孔尺寸，根据安装面板的厚度调整筒体的轴向长度，保证安装后筒体伸出长度适配对接管线的连接需求，不会出现长度不足导致的连接脱落或者长度过长造成的空间干涉。
