差速式动力传递变速箱结构设计

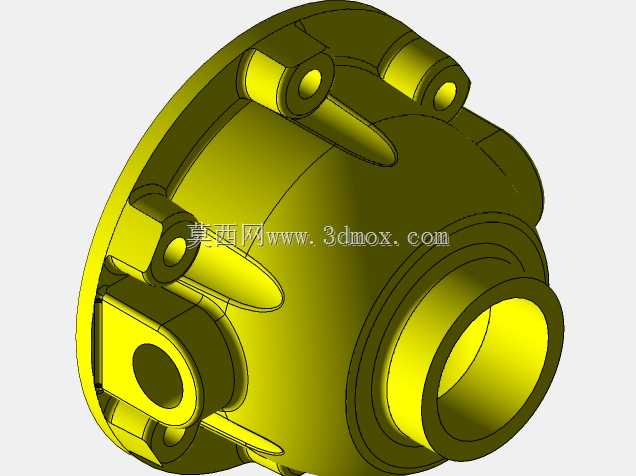

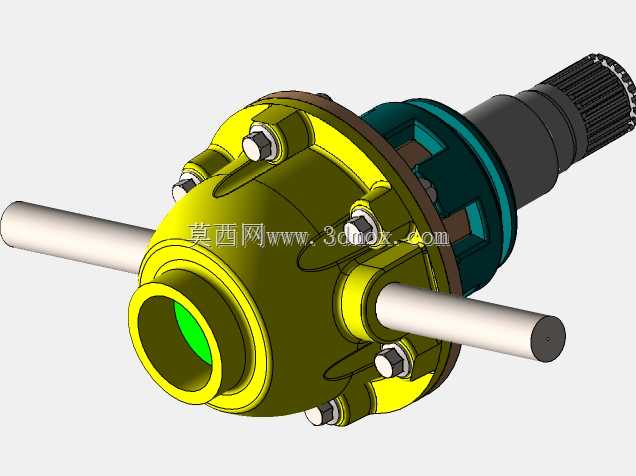

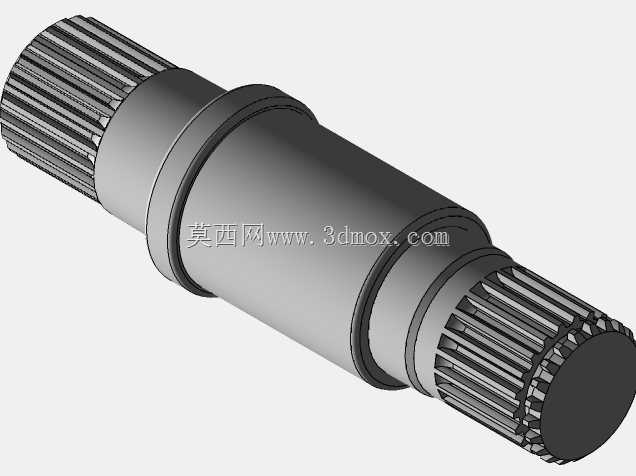

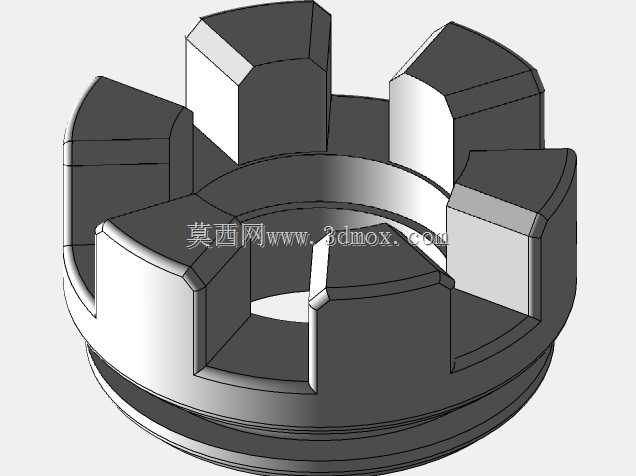

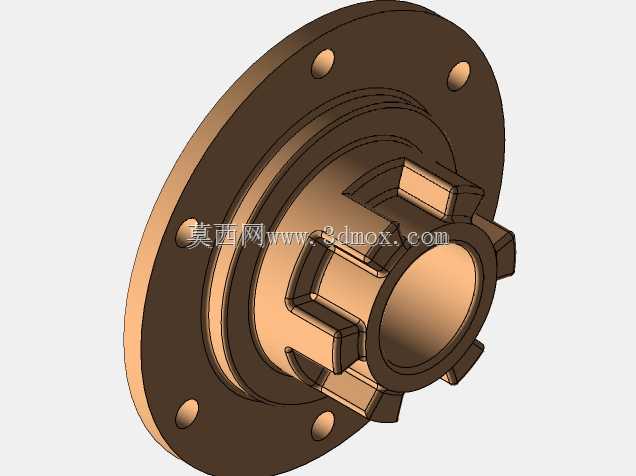

　　该结构为集成差速功能的变速箱核心总成，主要应用于需要同轴双向动力输出、同时适配不同转速差工况的动力传递场景，常见于小型非道路作业车辆、特种行走设备的动力传动链路中，承担输入扭矩减速增扭、两侧输出轴差速调节的核心作用，避免设备转向过程中出现轮胎拖滑、传动部件卡滞的问题。从结构设计逻辑来看，总成采用剖分式壳体设计，主壳体为球墨铸铁材质的承压结构，周向均布的内六角紧固螺栓实现上下壳体的刚性连接，保证齿轮啮合过程中壳体形变量控制在允许范围内，避免因壳体变形导致齿轮啮合间隙异常、传动噪音增大的问题。输入轴端采用花键结构设计，可直接与上游动力输出端的花键套配合连接，花键参数匹配通用小功率动力单元的输出接口，无需额外加装连接法兰即可完成动力对接，

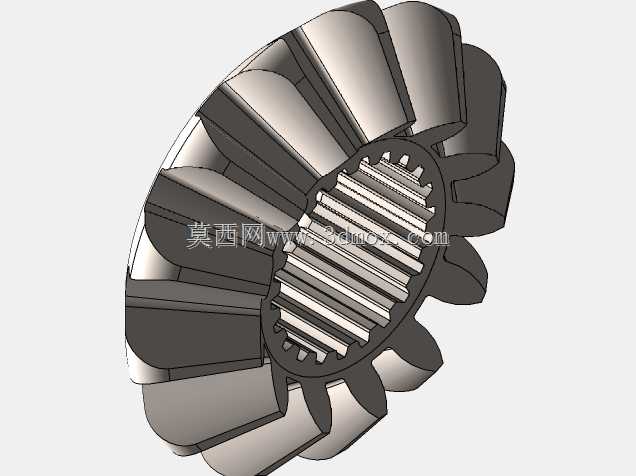

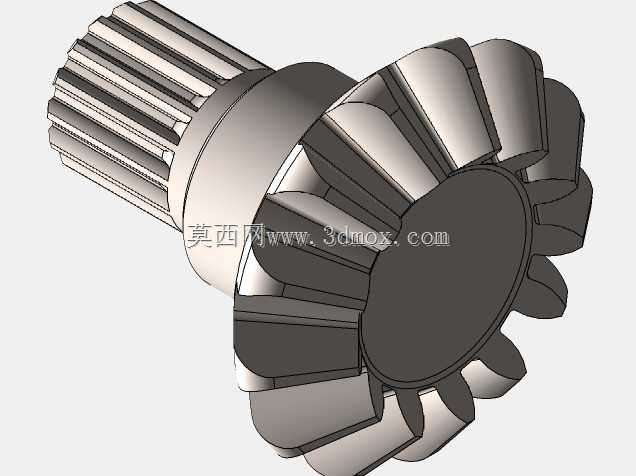

　　减少传动链路的冗余部件。两侧横向贯穿的输出轴为等直径光轴结构，轴端预留平键安装位，可直接连接行走轮组或者作业执行部件，轴体与壳体配合位置设置有油封安装槽，可内置骨架油封实现传动腔的密封，避免齿轮油泄漏同时阻挡外部粉尘进入传动腔。内部传动结构采用行星锥齿轮差速方案，主减速从动齿轮与差速器壳集成设计，行星齿轮轴垂直于输出轴轴线布置，四个行星锥齿轮分别与两侧半轴齿轮啮合，当设备直线行驶时，两侧输出轴阻力一致，行星齿轮随差速器壳公转无自转，两侧输出轴保持同转速输出；当设备转向时，两侧输出轴阻力出现差值，行星齿轮在公转的同时产生自转，自动调节两侧输出轴的转速差，保证两侧行走部件以不同转速滚动，减少轮胎磨损与传动系统的附加载荷。从安装边界来看，

　　总成最大径向尺寸集中在主壳体的圆形腔体位置，轴向尺寸从输入轴花键端部到输出轴轴端的总长度适配小型设备的车架安装空间，壳体外部预留的凸台结构可直接通过螺栓固定在设备车架的安装支座上，无需额外设计定制转接支架。设计过程中对齿轮啮合侧隙进行了参数化调整，保证常温工况下齿轮侧隙处于0.1-0.2mm区间，既避免热胀冷缩导致齿轮卡滞，也不会因侧隙过大导致传动换向时出现冲击异响，同时壳体内部预留有齿轮油储油腔，采用飞溅润滑方式即可满足所有齿轮与支撑轴承的润滑需求，无需额外加装强制润滑管路，简化了总成的维护流程。
