6s规格三波峰波形弹性垫圈结构设计

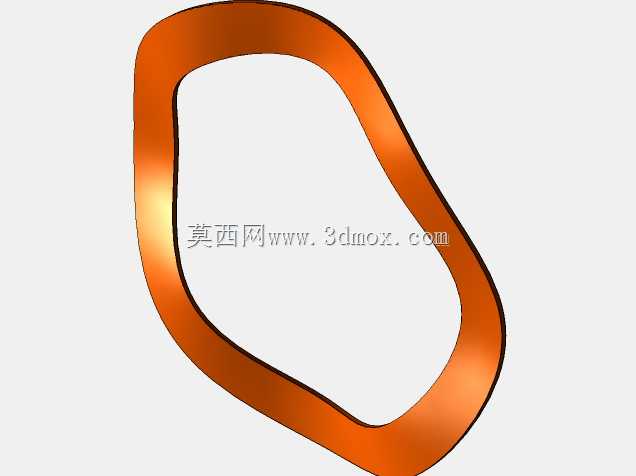

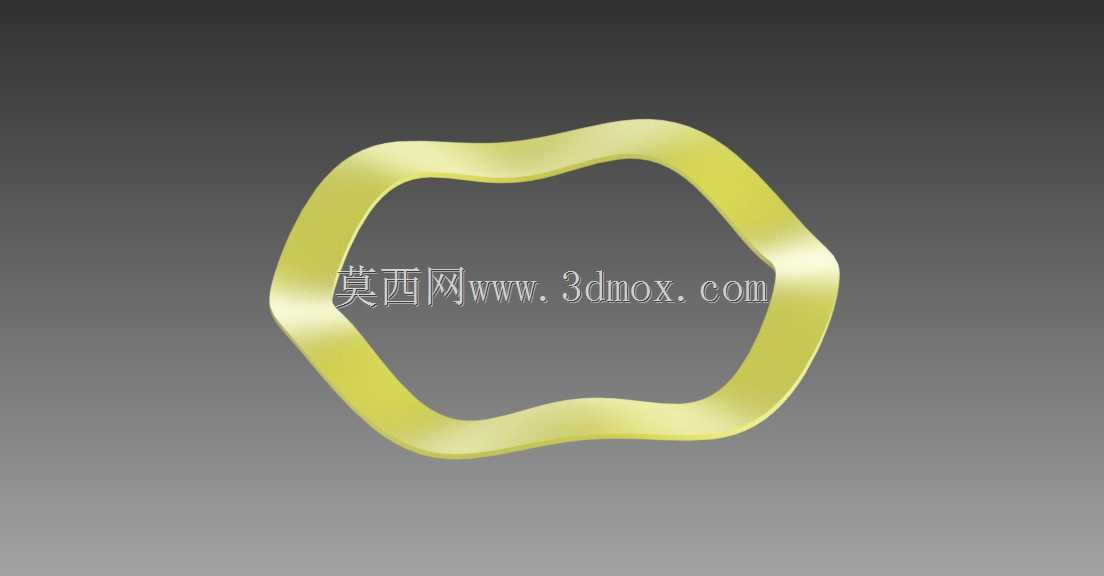

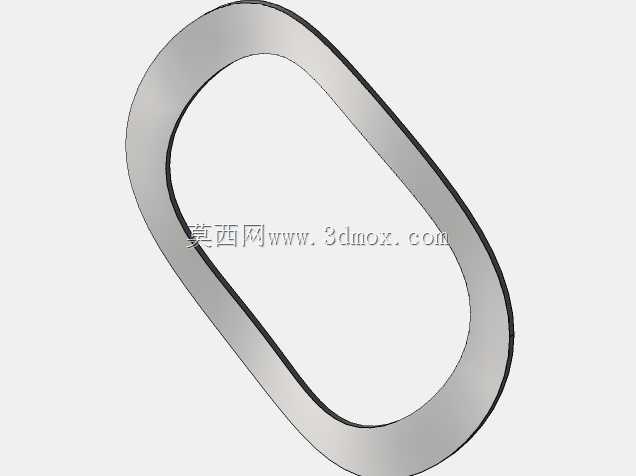

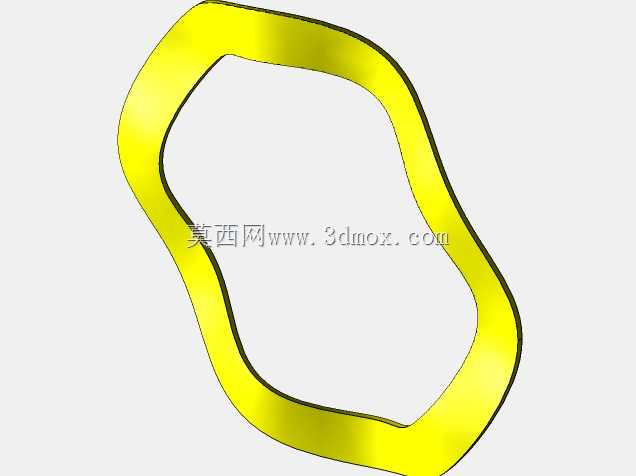

　　波形弹簧垫圈属于轴向预紧类紧固件，核心应用场景集中在通讯设备内部模组、小型电子装配结构、低压电气接线端子等对安装空间高度有严格限制的连接部位，相比普通平垫圈搭配圆柱螺旋弹簧的组合，其轴向占用空间可压缩40%以上，同时能在小载荷工况下提供稳定的轴向补偿力。这类垫圈的实际用途主要覆盖两个方向：一是补偿连接副因温度交变、材料蠕变产生的轴向间隙，避免螺纹连接出现预紧力衰减导致的松脱；二是在薄型钣金叠装、塑料壳体连接场景下，通过自身弹性形变吸收装配公差，避免硬接触造成的基材压溃或应力开裂。从功能特性来看，本次设计的三波峰结构波形垫圈，波峰沿圆周均匀120度分布，相比双波峰结构抗偏载能力提升30%左右，

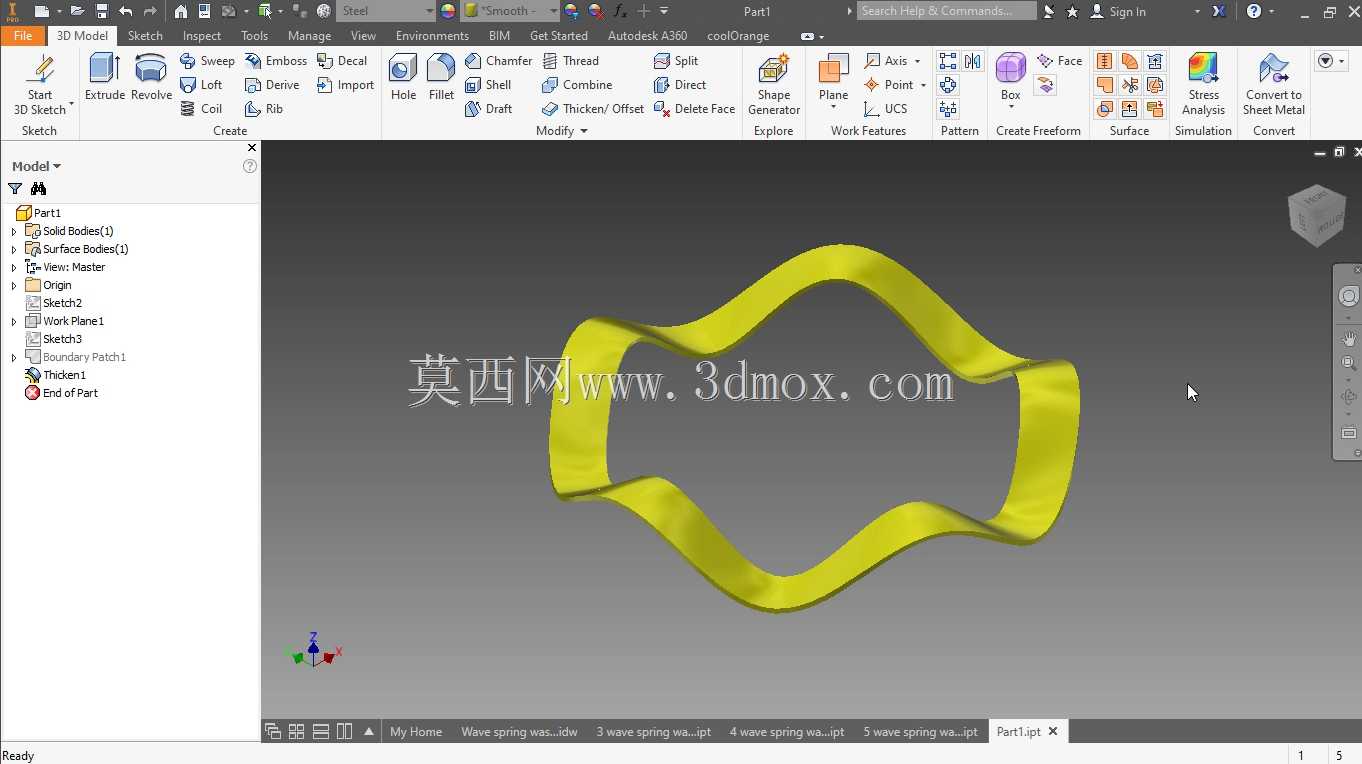

　　不会因为安装面轻微倾斜出现局部应力集中导致的永久形变，波峰与波谷的过渡段采用大圆弧平滑过渡，没有尖锐棱角，在反复压缩回弹过程中不会产生应力集中点，疲劳寿命比直角过渡结构提升一倍以上。设计过程中首先确定的是安装边界条件，适配6s规格的螺纹连接副，内孔尺寸预留足够的螺杆穿装间隙，避免安装时垫圈与螺杆螺纹发生刮蹭，外圆尺寸控制在对应规格平垫圈的尺寸公差范围内，可直接替换原有平垫加弹垫的组合，不需要调整连接部位的沉孔或避让空间。建模阶段先绘制环形基础截面，再通过沿圆周方向的正弦曲线轨迹扫掠成型，波高参数经过反复校核，在额定压缩量下能提供符合紧固件标准要求的预紧力，同时不会因为压缩量过大超过材料屈服极限产生塑性变形。

　　垫圈的截面厚度根据材料弹性模量匹配，确保在最大工作载荷下的形变量处于弹性区间内，自由状态下的波高公差控制在合理范围，安装压缩到工作高度时，各波峰的受力偏差不超过10%，避免出现局部压不实的情况。在通讯设备的射频模块装配场景中，这类波形垫圈还能起到一定的缓冲减震作用，当设备受到运输过程中的冲击振动时，垫圈的弹性形变可以吸收部分冲击能量，避免连接部位的螺纹出现微动磨损，同时保证模块与安装面之间的接地连续性稳定，不会因为振动出现接触电阻波动的问题。设计时还考虑了安装便利性，垫圈的内外边缘都做了微小的倒角处理，自动装配线上穿装螺杆时不会出现卡滞，波峰的圆弧面与被连接件表面接触时，接触应力分布均匀，不会在铝合金或塑料壳体表面压出明显压痕，满足消费电子、通讯设备对外观装配面的质量要求。
