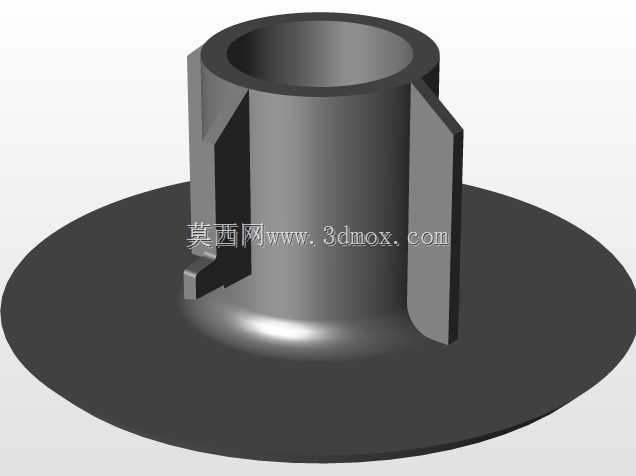

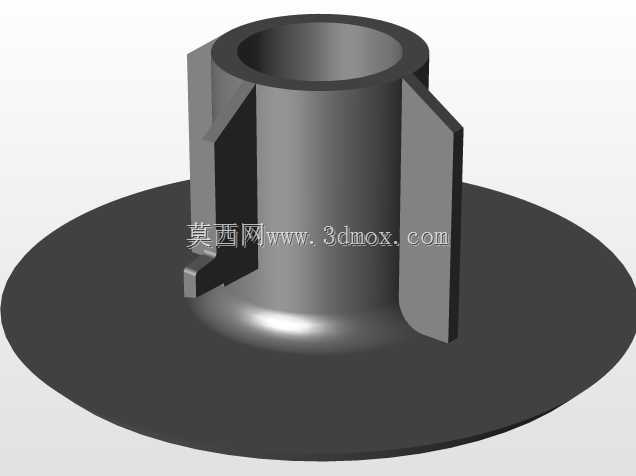

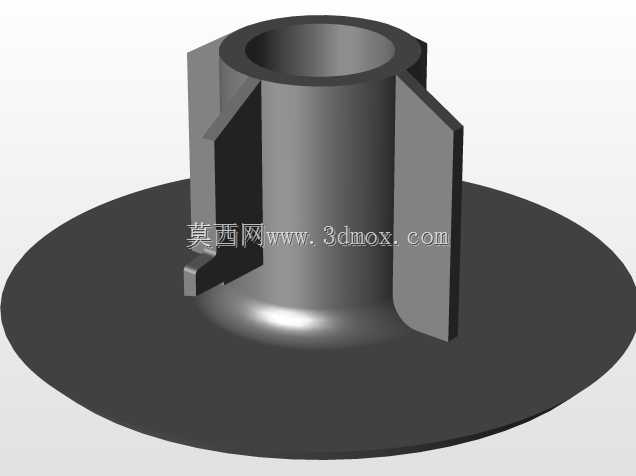

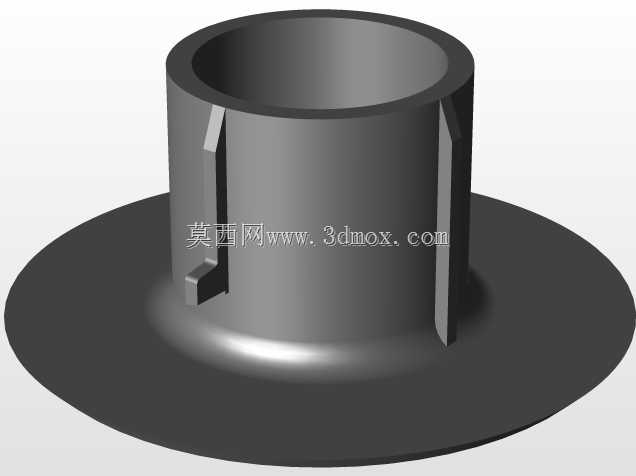

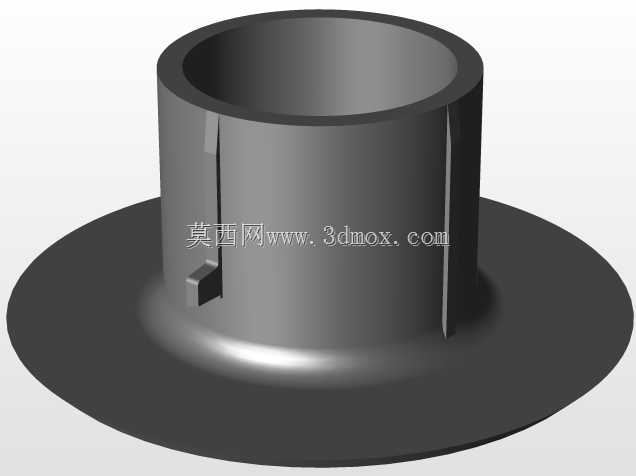

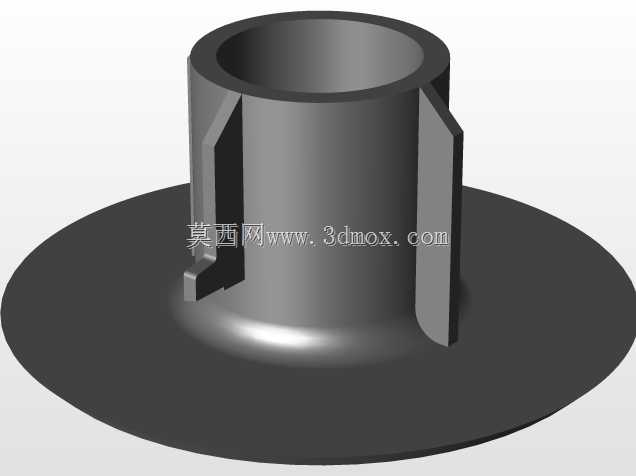

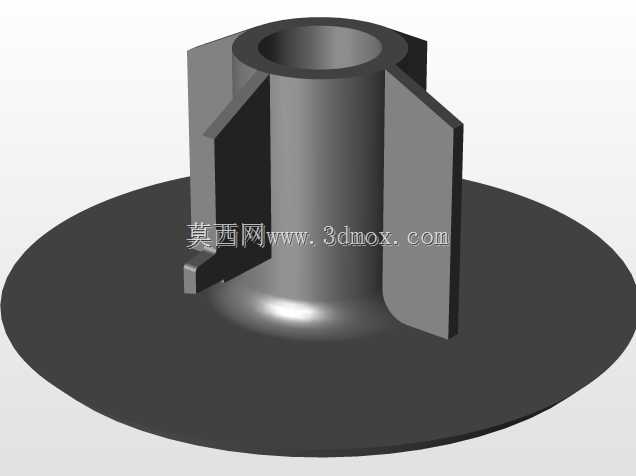

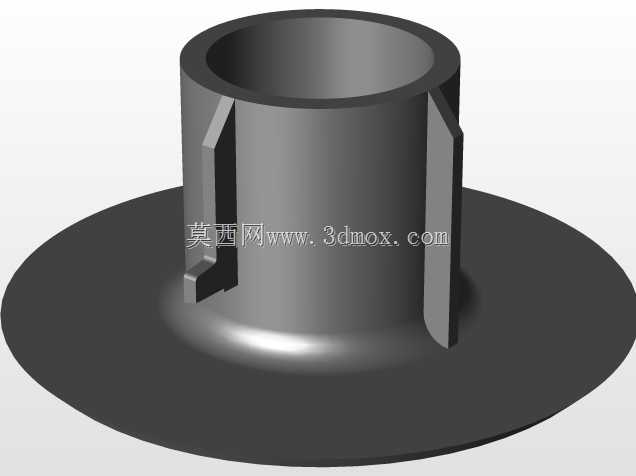

带法兰底座三筋导向支撑套筒结构

　　该结构件属于设备内部的定位支撑类构件，常见于通讯设备内部模块安装、小型机电产品的组件对位场景，核心作用是为穿设的杆件、线束导向套提供稳定的安装基准，同时承担上部插接组件的竖向载荷，避免插接过程中出现偏斜、卡滞问题。从结构设计来看，底部采用整面圆盘式法兰底座，安装时可通过法兰面与安装基板完全贴合，增大接触面积降低单位面积压强，即使是薄壁塑料壳体或者薄金属板作为安装基面，也不会因为局部应力集中出现基面凹陷变形，法兰面的平整度过渡设计，能保证安装后套筒轴线与安装基面保持垂直，控制垂直度公差在常规装配允许范围内。套筒主体为等径中空圆柱结构，内壁做了顺滑过渡处理，没有突兀的台阶或者毛刺结构，适配对应直径的导向杆件做轴向滑动，

　　中空的内腔既可以容纳导向杆的行程空间，也可以作为穿线通道容纳多股细线缆，避免线缆在设备内部晃动被其他运动部件剐蹭。套筒外侧均匀分布三道竖向加强筋，其中两道为对称布置的平直矩形筋，直接连接套筒外壁与法兰底座上表面，从根部强化套筒与法兰的连接强度，抵抗插接过程中产生的侧向弯矩，避免套筒受侧向力时从法兰根部断裂；第三道筋做了端部卡扣式延伸，在安装时可以卡入安装基板的预开缺口内，起到周向防转的作用，不需要额外增加定位销或者螺丝固定，就能限制套筒自身的转动自由度，减少装配工序的零件数量。整体结构的尺寸边界控制紧凑，法兰盘直径远大于套筒外径，安装时不需要在基板上开设过大的安装孔，仅需匹配套筒外径开出通孔，法兰面完全覆盖孔周区域，

　　同时筋板的高度与套筒有效导向长度匹配，不会因为筋板过高额外占用上部组件的安装空间，也不会因为筋板过短导致加强效果不足。这类结构常采用注塑或者压铸工艺一次成型，设计时充分考虑了成型脱模的便利性，所有竖向面都做了微小的脱模斜度，筋板与套筒、法兰的连接位置都做了圆角过渡，避免成型时出现应力集中导致的开裂问题，同时减少成型过程中的缩痕缺陷，保证成品的尺寸一致性。在实际装配场景中，该构件不需要复杂的安装步骤，仅需将套筒穿过基板开孔，利用底部法兰和侧部卡扣即可完成快速固定，装配效率远高于需要螺丝锁附的同类支撑件，同时三道筋的对称布置也让整体受力更均匀，在反复插拔的使用场景下能保持长期的结构稳定性，不会因为多次受力出现松动偏移。
