通讯产品精密注塑成型模具结构

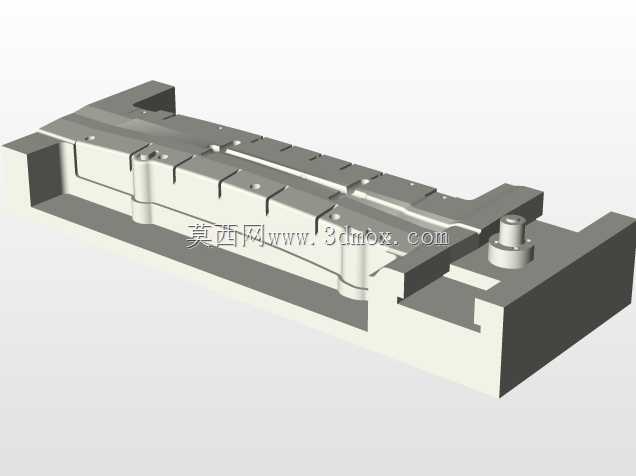

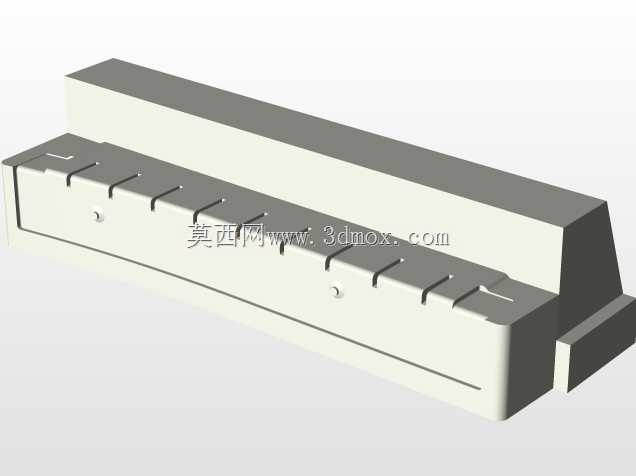

　　这套模具结构针对通讯类小型塑胶壳体的批量注塑生产设计，核心成型区域对应通讯终端内部的支撑结构件，这类零件在日常生产中多用于手持通讯设备的内部定位、元器件承托场景，需要兼顾薄壁区域的成型完整性与装配位的尺寸精度，避免后续组装时出现卡扣错位、螺柱偏移的问题。从结构布局来看，模仁部分采用整体式镶拼设计，长条形的成型腔沿模具长度方向排布，对应产品的长槽型主体结构，腔体内侧设置的多组凸起定位柱，直接对应塑胶件上的安装孔位，开模后可直接形成装配基准，减少后续二次打孔的加工工序。设计阶段优先考虑了进胶点位的均衡性，沿成型腔长度方向均匀分布的进胶位，能够保证熔融塑胶在型腔内的流动速度一致，避免长条形零件出现远端缺胶、近端飞边的成型缺陷，

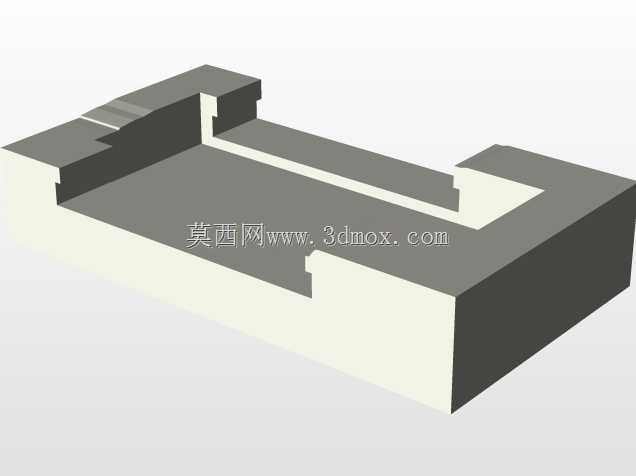

　　同时在腔体内侧的转角位置做了圆弧过渡处理，既可以降低塑胶填充时的流动阻力，也能减少零件成型后的内应力集中，避免长期使用出现转角开裂的问题。模具的分型面沿产品最大轮廓线设置，合模时的贴合面做了0.02mm的精度研磨，防止注塑过程中出现披锋，减少后续人工修剪的工作量。外侧的导向柱结构设置在模仁两端，合模时可先于型腔贴合完成导向，避免上下模错位导致的型腔啃伤，延长模具的整体使用寿命。安装边界方面，模具整体为矩形基座结构，四周的锁模位对应常规卧式注塑机的模板安装孔距，可直接适配120吨级的通用注塑设备，不需要额外加装转换垫板，上下模的开模行程预留了足够的顶出空间，顶针点位均匀分布在产品的筋位、柱位下方，顶出时受力均衡，

　　不会让薄壁的塑胶件出现顶白、变形的问题。针对通讯类塑胶件常见的薄壁区域，模仁对应位置做了局部的排气槽设计，深度控制在0.015mm，既能顺利排出型腔内的空气，避免填充时出现困气烧焦的问题，也不会让塑胶溢入槽内形成飞边。冷却水道沿成型腔的轮廓环绕排布，距离型腔壁的距离保持在15mm左右，保证成型过程中模温均匀，让零件各个区域的冷却速度一致，将产品的翘曲变形量控制在装配公差允许的范围内，满足通讯配件批量生产的尺寸一致性要求。
