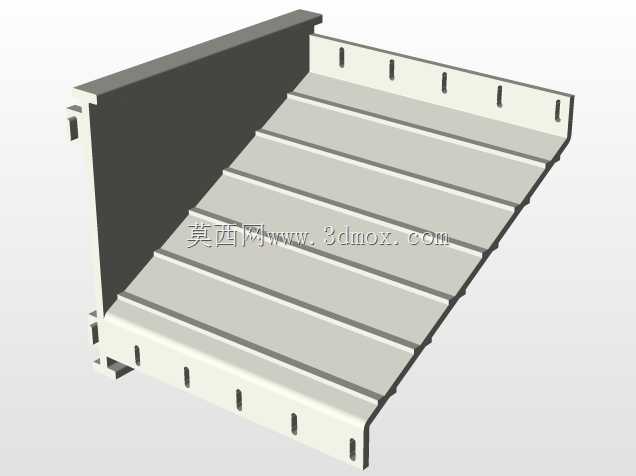

通讯布线用槽式转角弯通钣金结构件

　　这款槽式转角弯通钣金件，主要应用于通讯机房、数据中心、工业厂区的弱电布线系统中，作为水平布线转向段的承载构件，解决线缆在敷设路径中90度转向时的规整承托与防护需求，避免线缆在转角处出现过度弯折、悬空受力、外皮磨损等工程问题。从结构设计来看，整体采用一体化折弯成型的钣金工艺制作，槽体底板设置多道平行的加强压筋，在不额外增加板材厚度的前提下，大幅提升槽体整体的抗弯刚度，当槽内敷设满线缆时，底板不会出现下挠变形，保障长期使用的结构稳定性。槽体两侧的翻边高度经过适配计算，既能够完全容纳常规直径的通讯线缆、控制线缆，避免线缆从槽体侧边滑出，又不会过高造成线缆敷设时的操作阻碍，翻边边缘做了钝化折边处理，没有尖锐的裁切毛刺，

　　施工人员布线操作时不会划伤手部，也不会剐蹭线缆外绝缘层。槽体侧边与端部预留的规则长圆孔，是用于相邻线槽段拼接安装的连接位，安装时可通过配套的连接片与紧固件，实现同规格直段线槽、其他角度弯通的快速对接，长圆孔的设计预留了一定的安装调节余量，能够抵消现场安装时的尺寸累积误差，降低现场施工的对位难度。弯通的转角过渡段采用平滑的圆弧过渡设计，而非直角折角，线缆敷设时可以顺着圆弧面自然转向，弯曲半径符合通讯线缆敷设的曲率要求，不会对线缆内部的线芯、屏蔽层造成应力损伤，保障信号传输的稳定性。从安装边界来看，这款弯通的侧边安装卡位结构，适配行业通用规格的吊挂件、托臂安装件，既可以采用吊装方式敷设在机房顶板下方，

　　也可以采用托臂支撑方式安装在机柜列间的走线架上，安装时不需要额外定制转接配件，能够直接融入现有标准布线系统。槽体表面做了静电喷塑处理，具备基础的防锈、防腐蚀能力，适配室内常规干燥环境的使用需求，板材的折弯圆角、拼接缝隙都控制在合理公差范围内，拼接后相邻槽段的内壁平滑过渡，不会出现台阶剐蹭线缆的情况。在实际工程选型时，这款弯通的内槽宽度、深度尺寸与同规格直槽完全匹配，线缆容量与直段线槽保持一致，不会在转角位置出现线缆堆积、挤压的情况，能够保障布线系统的整体敷设容量符合设计要求。
