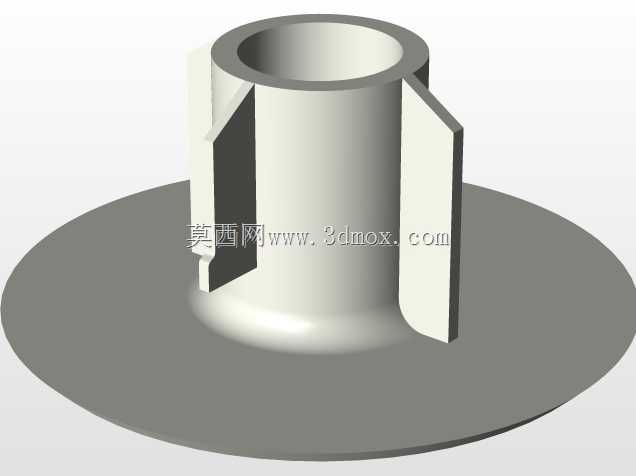

带翼片法兰基座式圆柱支撑连接构件

　　这类带翼片的法兰基座圆柱构件，常应用在通讯设备内部的线缆走线支撑、小型通讯模块的安装固定场景中，也可适配小型机电设备内部的管路定位、轻质组件的竖向支撑工况。构件底部为整圆式法兰盘结构，安装时可通过法兰盘面贴合安装基准面，依靠盘面的接触面积分散竖向载荷，避免支撑部位出现应力集中导致的基座变形，法兰盘的平整底面可适配钣金机柜内壁、塑料设备壳体安装位等多种安装基面，无需额外加工适配沉台即可完成贴合固定。中间主体为等径空心圆柱套筒结构，中空内腔可穿设通讯线缆、细小气管或者细径导线，同时也可作为销轴类连接件的配合套位，套筒的壁厚经过受力校核，既能够满足侧向支撑的强度要求，也不会因为壁厚过大造成材料浪费、整体重量超标的问题。

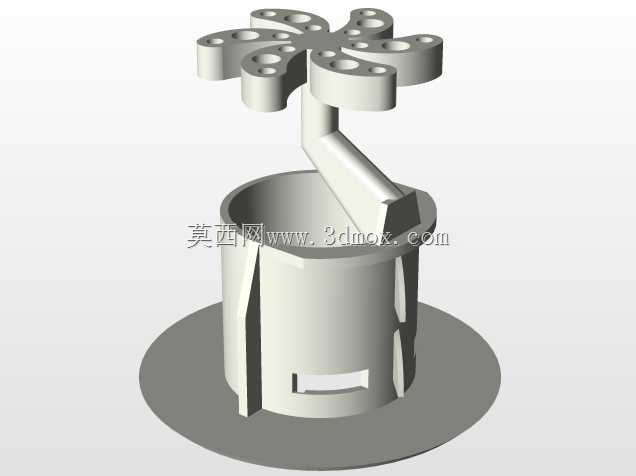

　　圆柱套筒外侧对称分布的三片翼片结构，是该构件的核心功能设计，翼片沿套筒轴向垂直延伸至法兰盘面，与套筒外壁、法兰盘面形成三角加强结构，可大幅提升套筒根部的抗弯折性能，当套筒承受侧向偏移载荷时，翼片可将载荷均匀传导至整个法兰盘面，避免套筒与法兰连接位置出现断裂失效；同时翼片的外侧直面可作为安装定位基准，在设备装配时可快速对齐周边构件的安装槽位，减少装配对位的调整时间，部分工况下翼片还可作为卡接结构，直接卡入设备预设的卡槽内，实现免螺丝快速预固定，提升装配效率。从安装边界来看，法兰盘的外径大于套筒外径与翼片外沿的外接圆直径，安装时预留的安装孔位只需匹配法兰盘尺寸即可，无需额外为翼片预留避让空间，翼片的高度与套筒有效配合长度保持一致，

　　不会超出套筒顶端的配合面，避免对上端对接构件的安装造成干涉。建模过程中对翼片与套筒、法兰的连接位置做了圆弧过渡处理，消除直角连接的应力集中点，同时也适配注塑或者压铸成型的工艺要求，避免成型过程中出现应力开裂、充模不满的问题，构件所有外露棱边均做了小尺寸倒角处理，既可以去除加工毛刺，也能避免装配过程中划伤操作人员或者穿设的线缆外皮。
