通讯设备内置塑料支撑固定基座结构设计

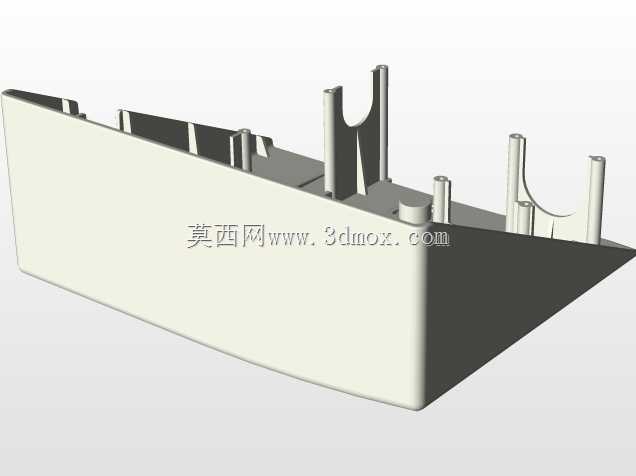

　　该结构件为通讯终端设备内部的核心支撑基座，采用注塑工艺成型，主要承担设备内部电路板、功能模块的承载定位作用，同时作为设备外壳的内侧支撑骨架，分散外部冲击载荷，避免薄壁外壳受挤压出现形变开裂。从结构设计来看，基座主体采用弧形薄壁主面板，贴合手持类通讯设备的人体工学外壳曲率，保证装配后与外壳内壁完全贴合，无悬空间隙，减少装配后的异响风险。基座上设置的多组不同高度的圆柱凸台，为电路板安装预留了精准的定位柱位，凸台顶端的U型开口结构可直接卡入电路板对应的定位缺口，装配时无需额外调整对位，能有效提升产线组装效率，同时凸台内部预留的螺丝柱孔可配合自攻螺丝完成电路板的锁附固定，柱位周边设置的三角加强筋可提升锁附时的结构强度，

　　避免螺丝柱受扭力作用出现根部断裂。基座侧边设置的多组卡扣结构，可直接与设备外壳对应的卡槽完成扣合，减少螺丝使用量，降低整机装配成本，卡扣根部做了圆角过渡处理，反复拆装时不易出现断裂失效。在安装边界设计上，基座整体高度根据设备内部堆叠空间做了精准适配，最高处的凸台高度不超过设备内部净空尺寸，避免装配后顶起外壳表面，主面板的厚度根据受力分布做了差异化设计，受力集中的卡扣、螺丝柱区域壁厚适当增加，非受力区域做了减薄处理，在保证结构强度的前提下控制整体重量，减少注塑材料用量。该类支撑基座广泛应用于手持通讯终端、便携通讯设备的内部结构中，可替代传统的金属支撑件，在满足结构强度要求的同时降低整机重量，提升设备的便携性，

　　同时塑料材质的绝缘特性可避免内部电路与金属支撑件接触出现短路风险，提升设备运行的安全性。设计过程中充分考虑了注塑成型的工艺要求，所有转角位置均做了圆角过渡，避免应力集中，壁厚均匀控制在合理区间，减少注塑过程中出现缩痕、翘曲的概率，提升量产时的成品率。
