小型直升机管架式机身机架结构设计

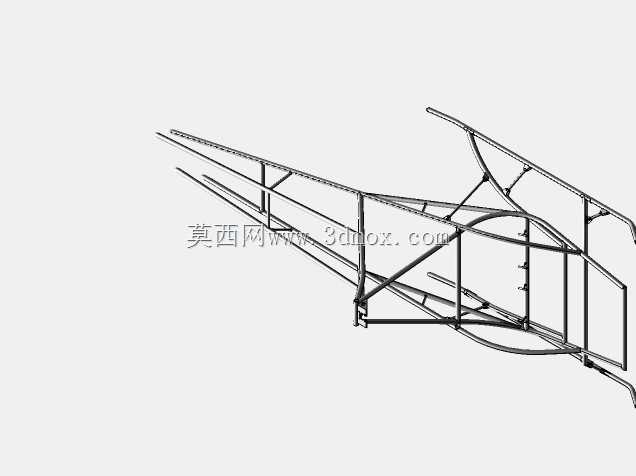

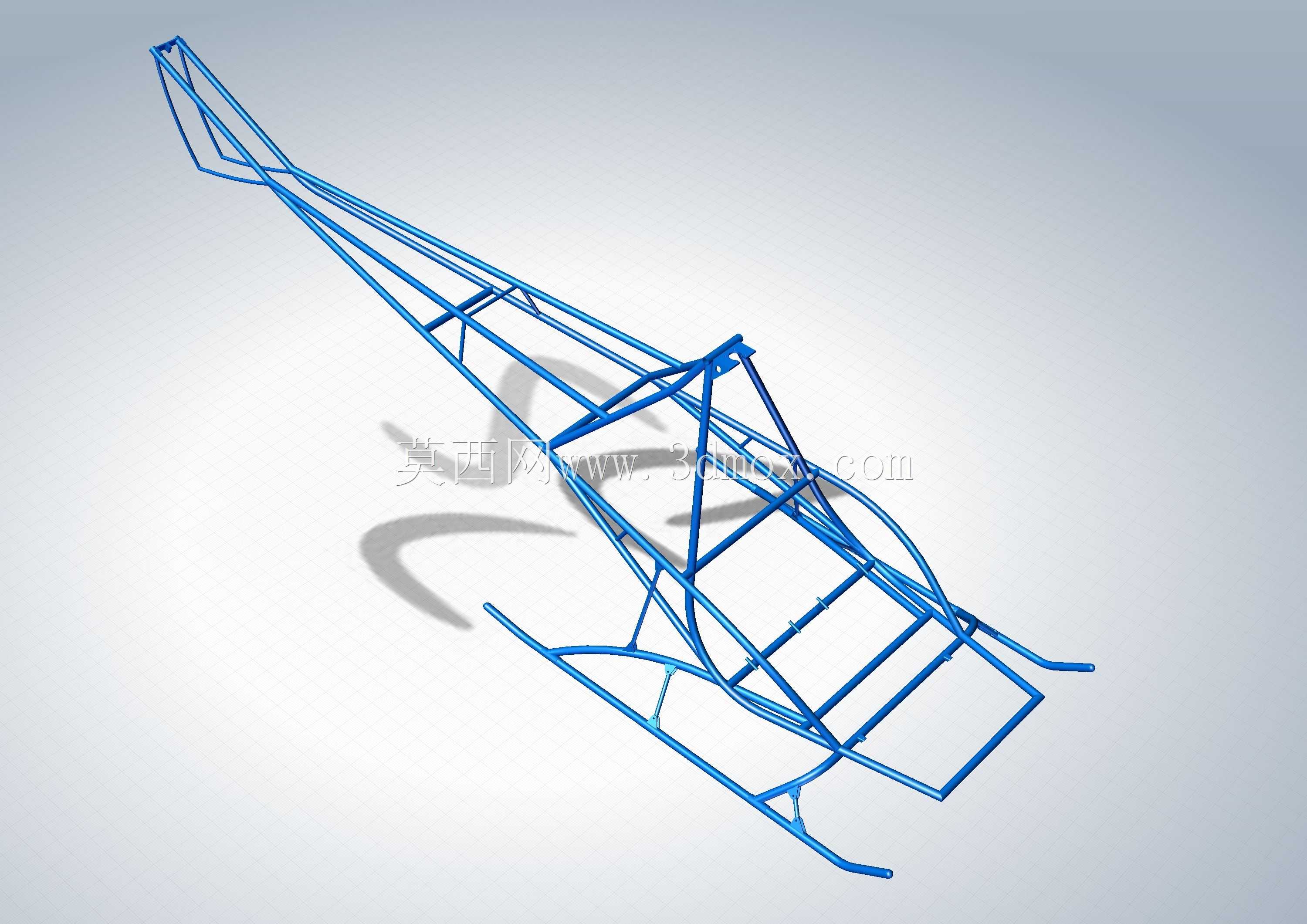

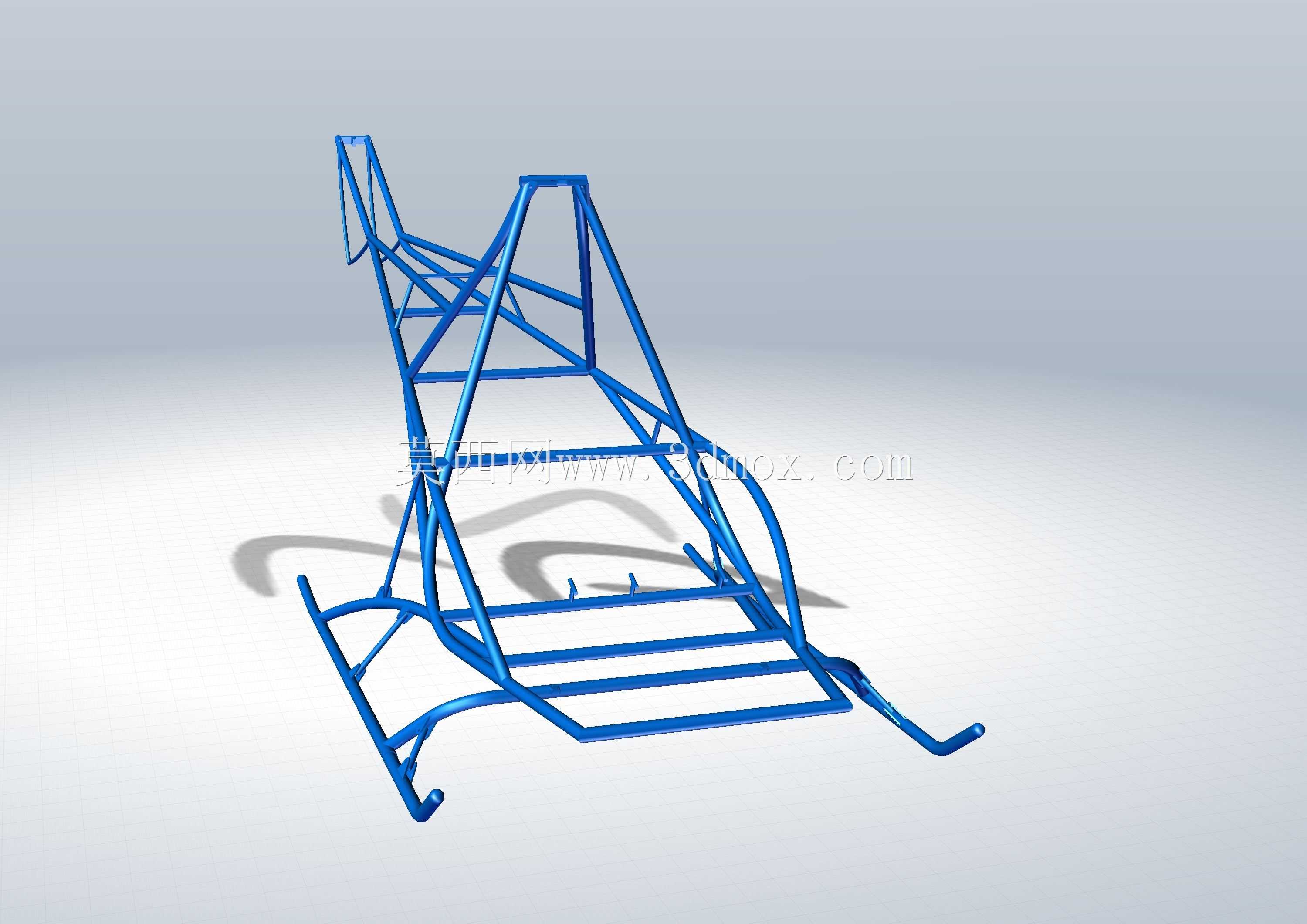

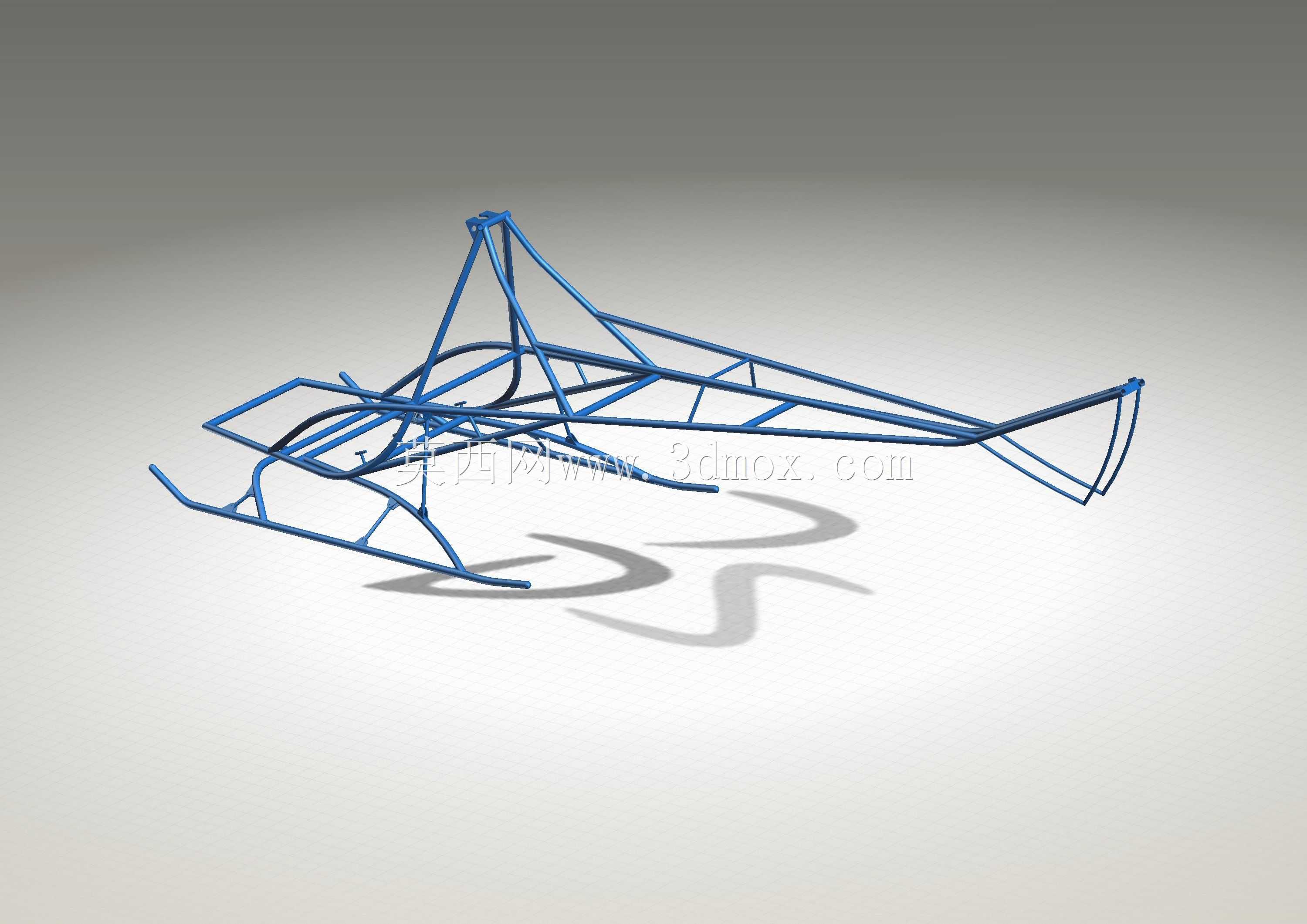

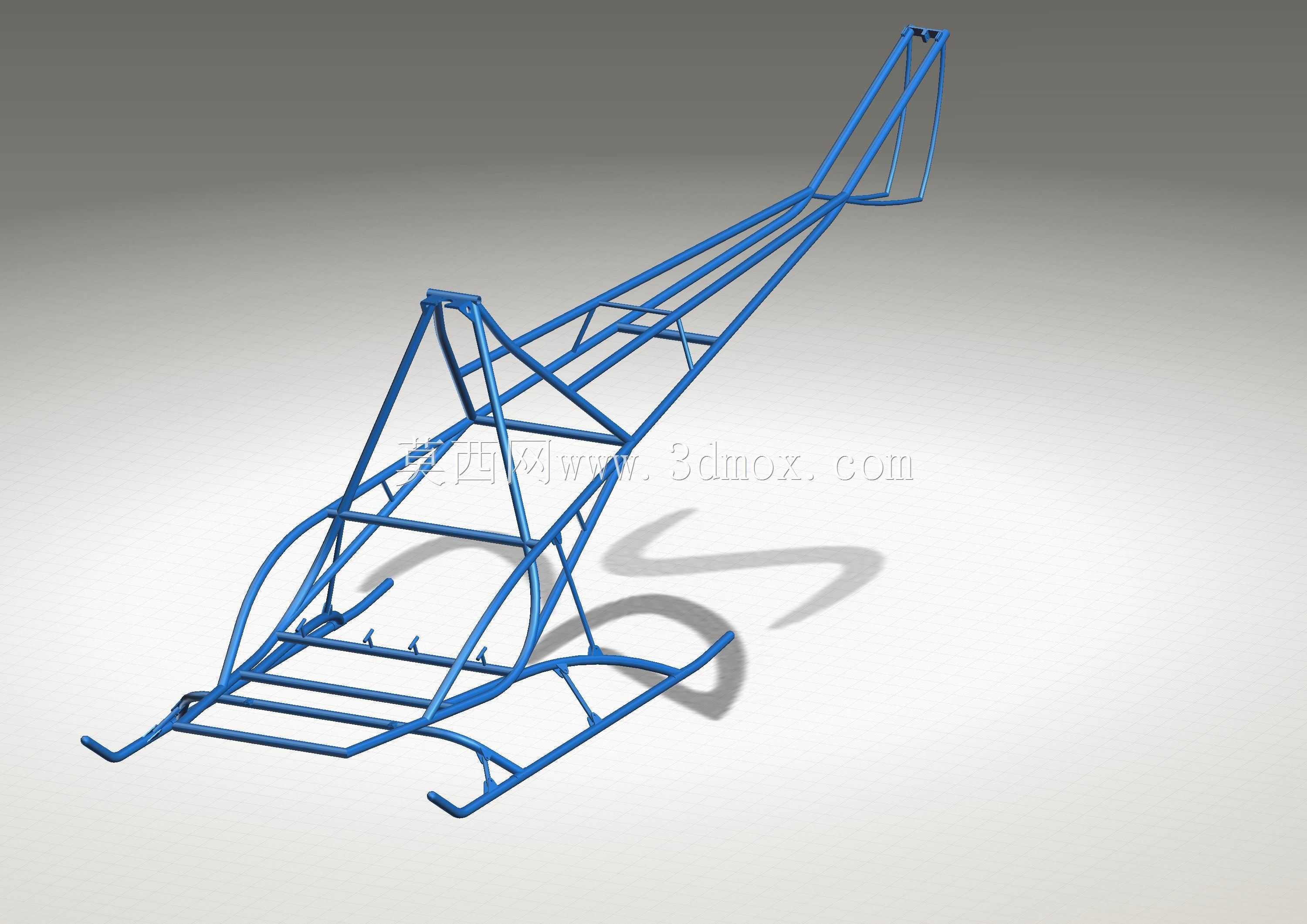

　　这款管架式直升机机架，主要面向轻型无人直升机、小型载人实验直升机的机身承载场景，作为整机组装的核心承载基体，承担动力系统、传动组件、飞控模块、燃油或电池单元、任务载荷以及外部蒙皮的全部安装定位与载荷传递作用，区别于一体化成型的复合材料机身，管架结构的设计核心是在保证结构强度、刚度满足飞行工况要求的前提下，最大化降低机身自重，同时预留充足的设备安装与维护操作空间。从结构布局来看，机架沿航向分为前段乘员/设备舱、中段动力传动安装区、尾梁段三个核心区域，前段采用空间桁架布局，通过多根圆管的空间交汇焊接形成封闭受力环，可直接适配座椅、飞控盒、电池组的安装点位，管架交汇节点处预留标准安装孔位，无需额外焊接转接支架即可完成核心设备的固定，

　　减少后期装配的累积误差。中段区域为整架的受力核心，主减速器、发动机或主电机的安装座直接集成在管架的加强节点上，通过斜向支撑管将主旋翼产生的升力、扭矩均匀分散到整个机身框架，避免局部应力集中导致的结构变形，该区域的管间距经过严格匹配，既满足动力组件的安装边界要求，也预留了散热气流的流通通道，避免动力单元工作时热量在框架内积聚。尾梁段采用渐变收窄的桁架结构，从机身中段向后逐步缩小截面尺寸，在保证尾传动轴、尾桨操纵钢索安装空间的前提下，尽可能降低尾部结构重量，调整整机重心位置，尾梁末端预留尾减速器、尾桨组件的安装法兰接口，可直接对接标准尾桨传动总成。下部集成的滑橇式起落架与机身主框架为一体化焊接结构，

　　通过弧形弯管的弹性变形吸收着陆时的冲击载荷，起落架的横向跨度经过校核，可保证直升机在3级侧风条件下着陆的静态稳定性，滑橇底部预留可选装的地面移动轮安装点位，满足地面转场移动的需求。整个机架的管材选型、管径与壁厚匹配均经过受力仿真验证，不同受力区域采用不同规格的管材，高载荷区采用加厚壁管，低载荷区采用薄壁管，在控制整体重量的同时，可承受飞行过程中的机动过载、着陆冲击以及气流扰动带来的交变载荷，管架的所有安装点位均按照通用小型直升机的接口标准设计，可适配多数成熟的旋翼系统、传动组件与飞控设备，大幅降低整机研发阶段的结构设计与开模成本，适合实验类机型、农用作业无人直升机、航拍测绘无人直升机的快速组装与迭代改型。
