通讯设备内置金属安装固定支架结构

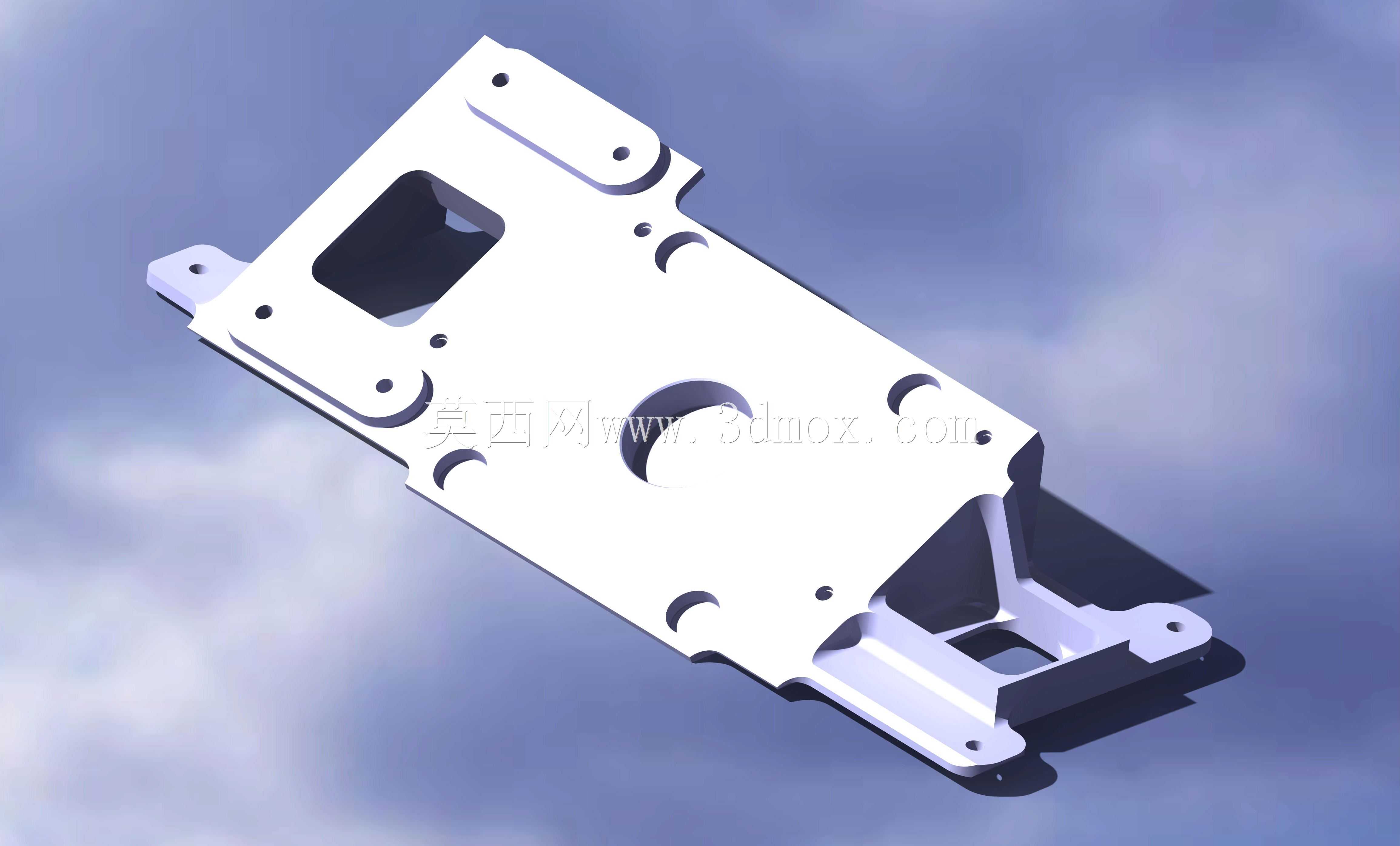

　　该结构件为通讯终端设备内部的核心安装承载支架，主要用于手持类通讯设备内部的电路板、功能模块与电池组件的定位固定，在设备整机装配环节承担各元器件的空间排布支撑与位置约束作用，可避免设备在跌落、振动工况下内部组件出现移位、接触不良等失效问题。从结构设计来看，整体采用一体化钣金折弯成型工艺，主体平面区域预留多组不同孔径的安装孔位，分别对应不同规格元器件的螺丝锁付需求，孔位位置公差控制在±0.05mm范围内，可保证各模块装配后的同轴度与贴合度；平面区域开设的方形与圆形镂空结构，一方面用于避让设备内部的摄像头、接口连接器等凸起部件，预留足够的装配间隙避免干涉，另一方面可在保证结构强度的前提下降低支架自身重量，适配手持通讯设备的轻量化设计要求。

　　支架侧边的多组折弯翻边结构，通过90度折弯形成加强筋结构，可大幅提升平面区域的抗弯折强度，在设备受到外力挤压时不会出现明显形变，翻边上同样预留的小型安装孔用于与设备中框的定位柱配合，实现支架整体在壳体内的快速预定位，提升产线装配效率。支架两端延伸出的带孔耳状结构，为整机锁付固定点位，可将支架连同其上安装的所有组件整体固定在设备外壳内部，耳位处做了局部加厚折弯处理，可承受多次拆装的螺丝锁付力矩不会出现滑牙、开裂问题。从安装边界来看，支架整体轮廓完全适配对应型号通讯设备的内部腔体空间，边缘与壳体内壁预留0.1mm的装配间隙，既不会出现装配卡滞，也不会在设备内部产生多余晃动；各安装面的平面度控制在0.03mm以内，

　　可保证电路板安装后与支架完全贴合，避免出现翘曲导致的元器件虚焊问题。设计过程中充分考虑了通讯设备的内部走线需求，支架侧边预留的缺口结构可方便排线穿过，避免排线被支架边缘挤压造成线路破损，同时折弯处均做了圆角处理，去除锐边毛刺，防止装配过程中割伤操作人员或损坏线材绝缘层。该支架的结构设计充分平衡了结构强度、装配便利性与轻量化需求，可直接用于同类通讯产品的结构设计参考，也可作为钣金类结构件建模的练习参照，其孔位排布、折弯加强、避让设计的思路，可迁移到各类小型电子设备内部支撑结构的设计工作中。
