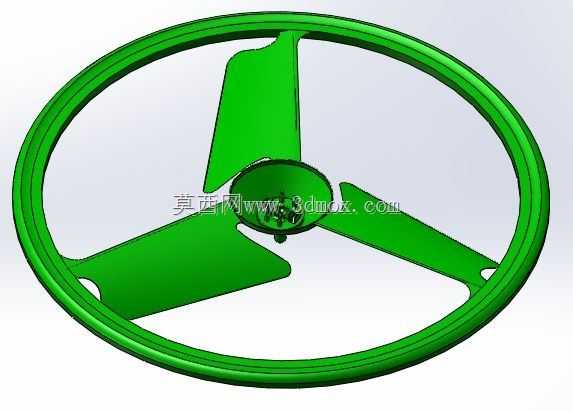

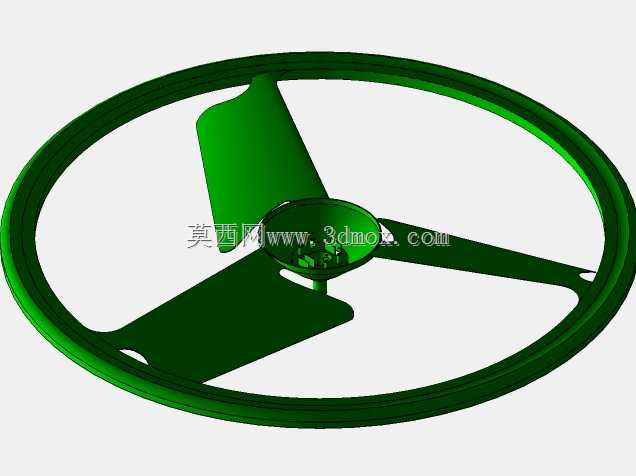

带护圈三叶轴流螺旋桨风叶结构

　　该结构属于带外围环形护圈的三叶轴流式螺旋桨，常见于小型通风设备、桌面散热装置、涵道风扇、便携式送风器以及部分通讯设备冷却模块中。与裸露桨叶相比，外圈环形结构不仅限制叶尖径向位移，还能在运转时形成近似涵道的气流边界，降低叶尖绕流损失，同时避免外物直接触碰叶片边缘，对人员安全和设备防护都有实际意义。

　　从功能上看，三片叶片沿中心轮毂周向均布，适合在较低转速下提供连续、稳定的轴向气流。叶片采用宽弦、大曲面过渡造型，根部与轮毂连接处做了较宽的融合区域，可分散旋转时产生的弯曲和扭转载荷；叶尖则与环形护圈保持小间隙，使气流主要沿轴向通过，而不是从叶尖侧向泄漏。中心轮毂下方保留轴孔与定位结构，便于与电机输出轴或传动支座配合，安装时需要重点核对轴径、键槽或紧定螺钉位置，以及轮毂端面与电机安装面的贴合度。

　　设计思路上，该件并非单纯追求高速推力，而是兼顾送风效率、结构刚性和使用安全。环形护圈与叶片之间形成整体式框架，减少了单独安装防护网的零件数量；叶片前缘、后缘和外圈交接处均采用圆滑过渡，有利于注塑或轻量化成型时控制壁厚变化，降低应力集中。若用于塑料件，应在叶片根部、轮毂侧壁和环圈截面处检查拔模方向与壁厚均匀性；若用于金属加工或3D打印验证，则需关注叶片薄壁区域的支撑方式和后处理变形。

　　外形边界方面，最大尺寸由外圈直径决定，轴向高度主要受轮毂深度和叶片弯掠高度影响。选型或装配时，应预留外圈与壳体、支架之间的间隙，保证进风侧和出风侧不被遮挡；电机轴线需与桨盘平面保持垂直，螺栓或卡扣固定点应靠近轮毂径向传力区域，避免运转振动传递到薄壳结构。对于需要逆向建模的工程人员，可先建立中心轴线和桨盘基准，再绘制外圈扫掠路径、叶片翼型截面及轮毂安装特征，最后通过阵列完成三片叶片，并对叶尖与护圈连接区域做连续性检查。
