1/2英寸外丝直通对丝接头三维建模作品

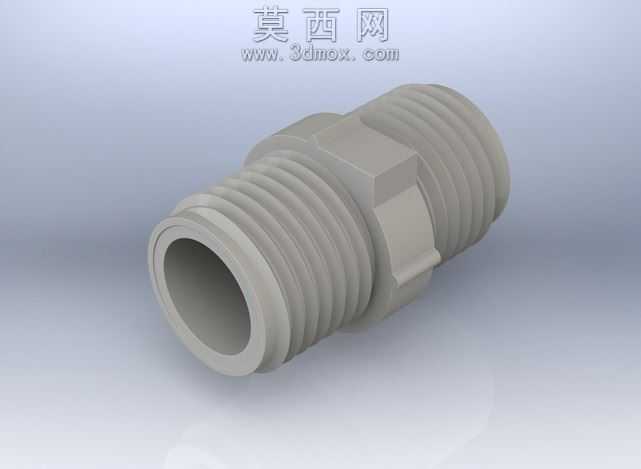

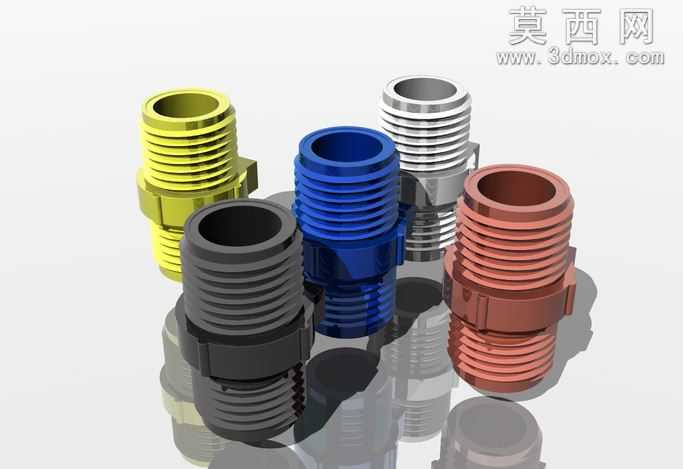

本作品为1/2英寸规格的外丝直通对丝接头三维建模成果，建模过程以SolidWorks为核心工具，遵循机械管路连接件的行业标准尺寸开展设计。建模初始阶段先梳理接头的核心结构逻辑：该接头为两端等径外螺纹、中部带六角拧动卡位的直通式连接件，整体为轴对称回转类结构，因此优先采用旋转凸台命令构建主体基础轮廓，精准把控接头的通径尺寸、壁厚参数、整体长度比例，确保内部流道为等径直通孔，无多余结构阻碍流体通行，符合管路对接的通流需求。针对两端的外螺纹结构，采用软件自带的螺纹线命令配合扫描切除功能完成建模，严格匹配1/2英寸管螺纹的牙型角、螺距、牙深参数，还原真实螺纹的牙型细节，保证螺纹段的长度符合常规安装使用的啮合要求，避免出现螺纹过短密封不足、过长安装冗余的问题。中部的六角拧动卡位结构，在回转主体的基础上通过拉伸凸台构建六方轮廓，精准控制六方的对边尺寸、对角尺寸以及卡位段的轴向长度，确保该部位能够适配常规扳手的拧动操作，边角处做微小的倒角过渡处理，既还原真实五金件的加工工艺特征，也避免模型出现尖锐棱角导致的渲染失真问题。建模完成后对模型的所有边缘做符合加工工艺的圆角、倒角处理：螺纹起始端做引导倒角，方便实际安装时的螺纹对位，六方与螺纹段的衔接处做过渡圆角，还原五金件压铸或车削加工的工艺特征，内部孔口做钝化处理，避免应力集中的结构缺陷。材质与渲染阶段，选用哑光浅灰色硬质工程塑料或镀锌金属材质进行材质赋予，调整材质的粗糙度、反光度参数，模拟真实五金接头的表面质感，采用柔和的漫反射光源进行渲染，多角度展示接头的结构细节，既清晰呈现外螺纹的牙型纹理、六方卡位的轮廓特征，也直观展示内部通孔的贯通结构。整个建模过程严格遵循参数化设计逻辑，所有尺寸均可通过参数表快速调整，可适配不同规格的同类型接头衍生设计，模型无破面、无重叠面、无多余冗余特征，几何拓扑结构规整，可直接用于装配模拟、工程图导出、3D打印验证或产品展示场景，能够满足管路系统设计、五金配件选型演示等多场景的使用需求。
