高精度行星伺服减速传动组件结构设计

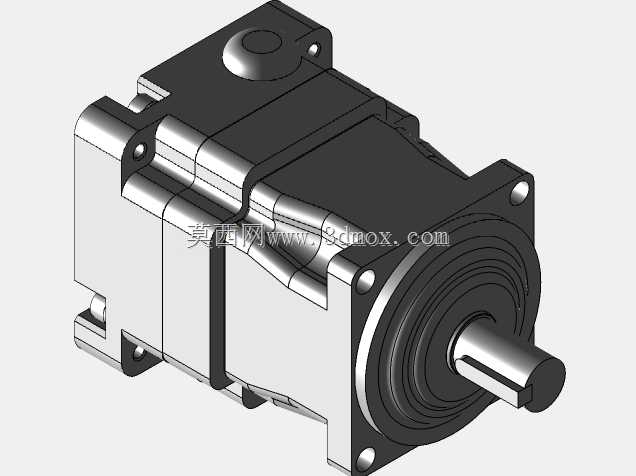

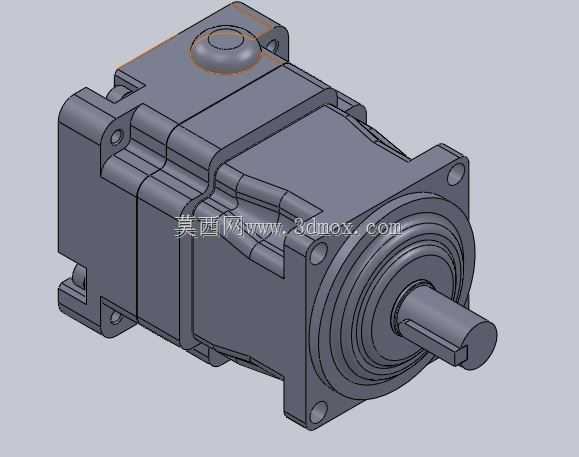

　　在自动化产线、精密机床进给、工业机器人关节驱动这类对传动精度、扭矩输出有严苛要求的场景中，这类行星结构伺服减速组件是核心传动匹配部件，它的核心作用是匹配伺服电机的高转速低扭矩输出特性，通过行星轮系的减速增扭作用，将动力转换为低速大扭矩的输出形式，同时降低负载端的转动惯量匹配难度，提升整套驱动系统的动态响应性能与位置控制精度。从结构设计逻辑来看，这款组件采用方形法兰安装基座，输出端为带键槽的实心轴结构，输入端适配标准伺服电机的安装止口与轴孔配合尺寸，安装法兰上的定位销孔与螺栓过孔均按照通用伺服安装尺寸规范设计，可直接适配市面主流功率段的伺服电机，无需额外制作转接法兰，降低现场安装的适配成本。箱体部分采用多层叠合的密封结构设计，

　　结合端盖处的油封结构，可有效阻挡车间环境中的切削液、粉尘进入齿轮啮合腔，同时避免内部润滑脂泄漏，适配多粉尘、有少量切削液飞溅的工业车间使用环境。设计过程中重点考量了安装边界的兼容性，方形安装座的四个固定支脚预留了足够的螺栓操作空间，输出轴的轴伸长度、键槽尺寸均符合通用传动连接件的配合公差要求，可直接连接同步带轮、联轴器、链轮等传动部件，无需二次加工轴头。齿轮啮合部分采用斜齿行星轮系设计，相比直齿结构啮合重合度更高，传动过程中的背隙更小，运行噪音更低，可承受频繁正反转的冲击载荷，满足高精度点位控制、连续轨迹运动的传动需求。箱体顶部预留的透气塞安装位，可平衡长时间运行后箱体内外的气压差，避免因温升导致内部压力升高击穿密封件，

　　延长组件的维护周期。在选型适配阶段，结构工程师可直接参考该三维模型的安装孔位尺寸、轴伸配合尺寸、整体外形轮廓，在设备布局阶段提前预留安装空间，校核与周边结构件的干涉情况，无需等待实物样品即可完成整体传动链路的布局设计，大幅缩短设备研发阶段的选型与结构验证周期。输出端的轴承支撑采用跨距布置的双轴承结构，可承受更大的径向负载与轴向负载，适配带悬臂负载的传动场景，比如直接驱动输送带辊筒、旋转工作台等工况，无需额外增加外置支撑轴承座，简化整套设备的传动结构设计。
