增量式旋转编码器E6B2-CWZ6C结构设计

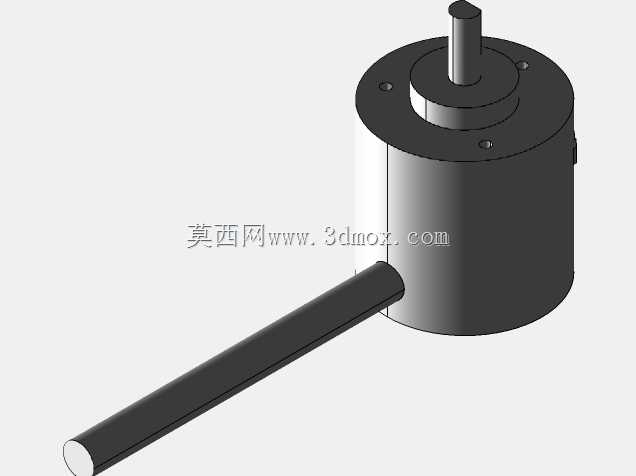

　　这款旋转编码器的结构设计完全围绕工业现场的实际安装与检测需求展开，主体采用圆柱形壳体结构，输出轴从壳体前端中心伸出，侧部引出信号传输线缆，整体构型紧凑，适配多数工业设备的狭小安装空间。从实际应用场景来看，这类编码器常被集成在自动化生产线的输送辊道、伺服电机尾端、机床进给轴、包装机械的牵引辊组等位置，用来实时采集转轴的角位移、转速数据，为设备的闭环控制系统提供精准的位置反馈信号，保障运动机构的定位精度与运行同步性。

　　设计过程中优先考虑了安装适配性，壳体端面预留三个均布的安装孔位，可直接通过螺栓固定在设备的安装支架上，轴端可通过联轴器与被测转轴连接，也可根据现场需求搭配柔性连接附件抵消轴系的径向与轴向窜动，避免运行过程中轴承受额外载荷影响使用寿命。壳体采用硬质金属材质，表面做哑光氧化处理，既可以抵御工业现场的轻微磕碰与粉尘侵入，也能减少环境光线对内部光电检测元件的干扰。侧部出线位置做了应力释放结构，线缆根部增设防护套，避免设备运行过程中线缆反复弯折导致的线芯断裂问题，适配设备往复运动的走线需求。

　　从功能结构来看，内部的码盘与光电收发组件的同轴度是设计核心，轴系采用高精度轴承支撑，保障转轴转动过程中的径向跳动量控制在极小范围内，避免码盘与光电组件出现刮蹭，同时保证输出脉冲的均匀性，2000P/R的分辨率可以满足绝大多数中低速运动机构的检测精度需求，输出信号稳定，抗干扰能力适配工业现场的电磁环境。整体外形尺寸遵循同类型产品的通用安装规范，安装孔距、轴径、伸出轴长度都匹配行业通用的安装边界，工程师在做设备选型替换时，无需重新修改安装支架的结构尺寸，可直接完成替换安装，大幅降低设备改造的设计与加工成本。轴端的扁位结构可以搭配顶丝式联轴器，保证连接过程中无相对滑动，避免丢步导致的检测误差，保障信号采集的准确性。
