宽幅在线双色凹版印刷设备结构设计

　　这套宽幅在线双色凹版印刷结构，主要面向软包装卷材、功能性薄膜、纸张类连续物料的在线双色图文印刷工序，适配1100mm幅宽的卷材进料，可直接集成在卷材涂布、分切、复合生产线的联机工位，替代独立离线印刷工序，减少物料多次周转带来的表面划伤、套准偏差问题，在软包装生产、标签印刷、特种纸加工场景中，能有效压缩生产流转周期，降低半成品搬运的人工与物料损耗。

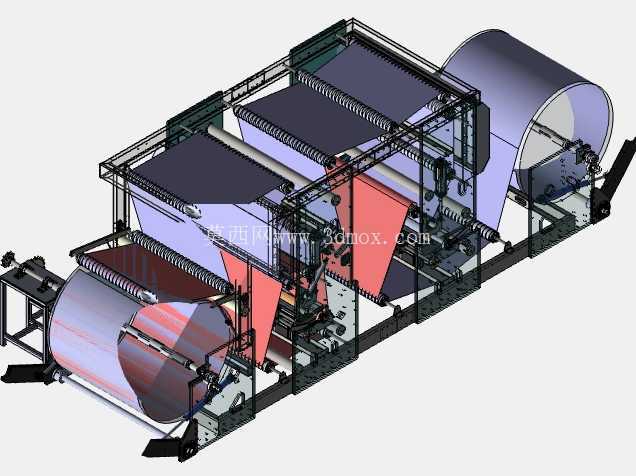

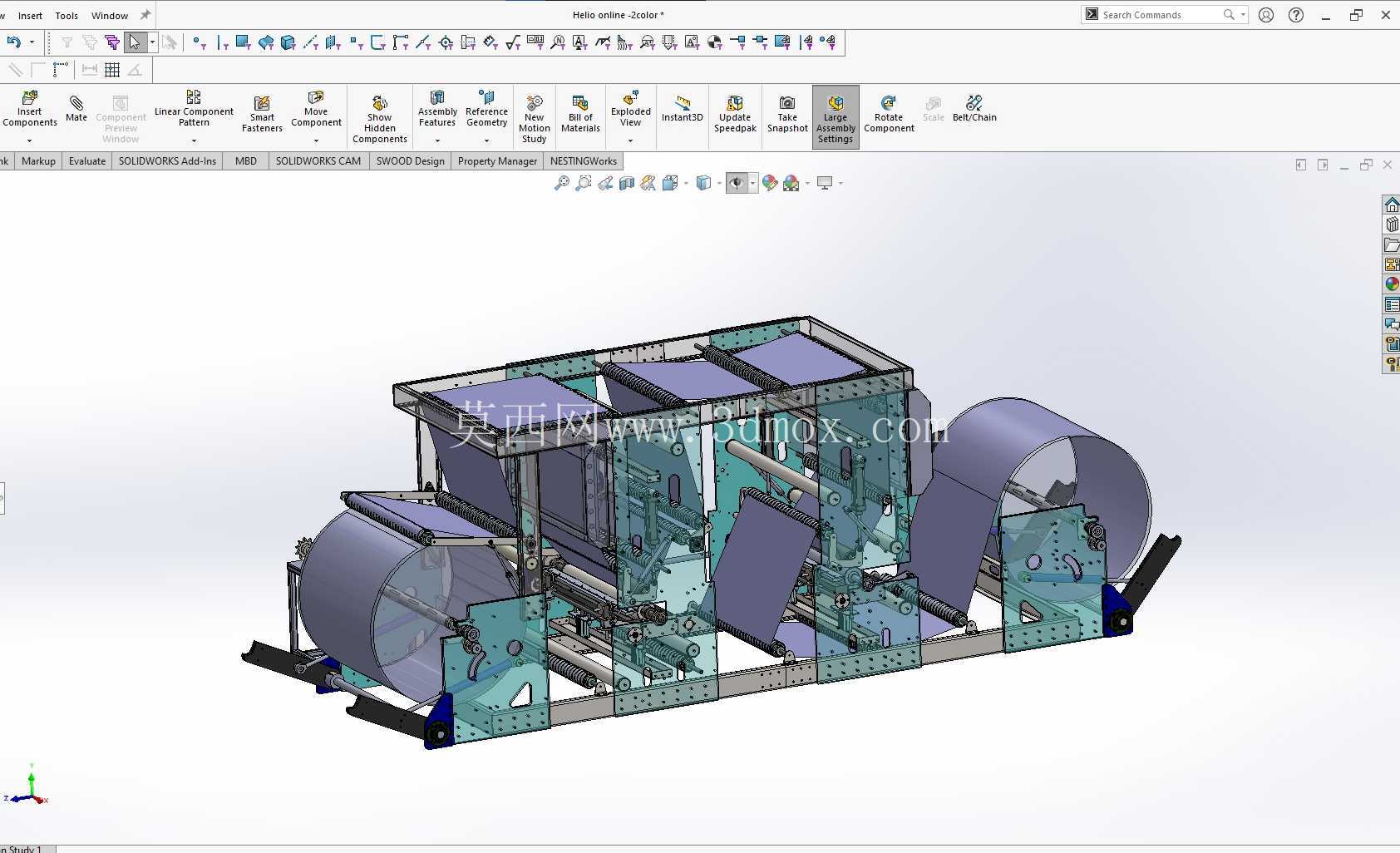

　　从结构布局来看，设备采用双侧墙板对称支撑的框架形式，进料端与出料端均配置大直径卷材装夹工位，可适配满卷物料的上料与印刷完成后的收卷作业，墙板之间分层布置两组独立的凹版印刷辊组、压印辊、油墨供给单元以及导向辊组，两组印刷单元沿走料方向依次排布，可实现两种颜色的先后套印，相邻印刷单元之间设置足够的物料干燥行程预留空间，可适配溶剂型油墨、水性油墨的表干要求，避免未干燥油墨蹭脏后续导辊与物料背面。走料路径的导向辊全部采用动平衡校准的轻质辊筒，辊面做硬质阳极氧化处理，降低长幅宽物料走料过程中的张力波动，减少物料拉伸变形导致的套印误差。

　　设计过程中优先考虑了联机适配的安装边界，设备整体底部采用标准化的方管焊接底架，底架上预留通用的设备安装地脚孔位，可直接与现有卷材生产线的机架基准对齐，不需要额外改造原有生产线的地基结构。墙板上的所有辊组安装位均采用精密加工的定位槽，保证各辊筒的平行度公差控制在0.02mm/m以内，避免宽幅物料走料过程中出现跑偏、起皱问题。压印辊采用可快速拆装的悬臂式安装结构，配合气动加压机构，可根据不同厚度、不同材质的物料调整压合压力，压力调节范围覆盖0.1-0.6MPa，适配从20g薄页纸到120μm厚塑料薄膜的印刷压合需求。

　　考虑到在线生产的连续作业要求，设备的凹版辊座设计为快换结构，松开锁紧手柄即可将印辊沿轴向抽出更换，配合预调好的套准调节机构，换版作业时间可控制在15分钟以内，减少联机状态下的停机等待时间。套准调节机构采用蜗轮蜗杆微调结构，可实现印辊周向、轴向的微米级微调，配合走料张力闭环控制系统，双色套印精度可控制在±0.1mm以内，满足常规包装印刷、功能性图文印刷的精度要求。设备两侧的操作面预留足够的维护空间，油墨盘采用抽拉式结构，可直接拉出完成油墨更换与盘体清洁，不需要拆解周边的护罩与辊组，日常维护作业的操作空间充足，不会与相邻工位的设备产生干涉。

　　在安全防护设计上，所有旋转辊组的啮合位置均设置可拆卸的透明防护挡板，挡板配备安全联锁开关，一旦防护挡板被意外打开，设备会立即触发停机信号，避免操作人员误触旋转部件发生危险。走料路径的张力检测辊采用悬臂式张力传感器实时反馈张力数值，可根据物料材质预设张力曲线，在设备升速、降速过程中自动调整收放卷的扭矩输出，避免物料张力突变导致的断料、拉伸变形问题。收放卷工位配置气胀轴装夹结构，上料时只需将卷材穿入气胀轴后充气即可完成固定，不需要额外的锁紧螺母操作，降低操作人员的上料劳动强度。

　　整套结构的设计充分考虑了宽幅卷材印刷的受力均匀性，双侧墙板的厚度与加强筋布局经过刚度校核，在满速运行状态下墙板的最大变形量不超过0.03mm，不会因为机架变形影响印刷套准精度。设备顶部预留干燥系统的安装接口，可根据使用需求加装热风干燥、UV固化单元，适配不同类型油墨的干燥需求，不需要对主体框架进行二次加工改造。走料路径的所有导辊均配置高精度密封轴承，运行过程中的转动阻力小，长时间连续运行的温升控制在30℃以内，不会因为轴承发热导致物料局部受热变形。
