0.36英寸双位七段LED数码显示器件

　　这款双位七段显示器件，是小型数显设备里应用极广的直插式显示元件，日常接触到的小型温控器面板、便携检测仪表、桌面小型计数装置、简易数控电源的参数显示区，都能见到同规格器件的身影。做结构设计时，这类器件的安装边界是首先要明确的核心参数，0.36英寸的字高刚好适配多数手持设备、桌面小型设备的面板开孔需求，不会因为字高过大挤占面板上按键、接口的排布空间，也不会因为字高过小导致常规视距下读数困难。器件本体采用黑色阻光塑壳封装，每段发光区的边缘都做了遮光隔层设计，能避免相邻段发光时出现串光虚影，哪怕是在环境光线偏亮的车间工位、室内办公场景下，显示的数字笔画也能保持清晰锐利，不会出现边缘发虚的问题。引脚采用直插式排布，

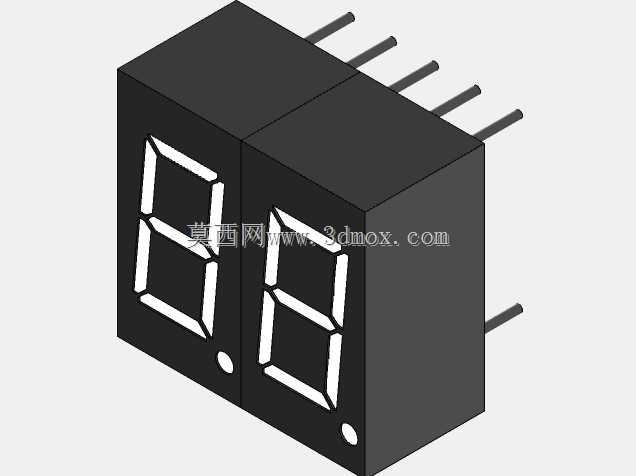

　　双位共10个引脚从器件本体侧部伸出，引脚间距符合常规直插元件的通用焊盘标准，做PCB Layout时可以直接套用标准焊盘封装，不需要额外调整焊盘间距，焊接时无论是手工焊还是过波峰焊都能保证焊点可靠性，不会出现引脚偏位、虚焊的问题。器件左下角的圆形标识是公共极定位标记，装配时可以通过这个标记快速确认引脚方向，避免插件时装反导致显示段码错位，减少生产环节的返修概率。从设计逻辑上看，这类双位一体的封装相比两个单位数码管拼接的方案，能减少PCB上的元件占位面积，同时两个显示位的共面性更好，装配后不会出现两个显示位高低不平、前后错位的问题，面板装配时不需要额外调整每个数码管的固定高度，能提升整机组装的效率。做三维建模时，

　　需要重点还原塑壳的倒角细节、引脚的伸出长度与直径、发光段的凹陷深度，这些细节直接影响后续做面板干涉检查、装配仿真的准确性，比如发光段表面到面板透明视窗的距离如果预留不合理，就会出现显示视差，或者视窗压到数码管本体导致装配不到位；引脚伸出长度如果建模不准，做PCB装配仿真时会出现引脚顶到PCB或者穿板长度不足无法焊接的问题。另外器件本体的两个定位小圆点也要准确还原，这是生产环节插件定位的重要参考，建模时不能忽略这类细小的定位特征，否则导出的工程图会缺失装配参考信息，给生产端带来不必要的麻烦。
