ESP32-WROVER无线通信模组结构设计

　　在物联网终端、智能传感节点与嵌入式控制设备的结构开发环节，无线通信模组的三维数模往往是整机布局中最容易被忽略、却直接决定堆叠可行性的关键件。这套ESP32-WROVER模组的结构数模，围绕板载天线区域、屏蔽罩轮廓与侧边焊盘排布做了完整还原，能够直接嵌入网关、采集终端、小型工控板的装配校核流程中。

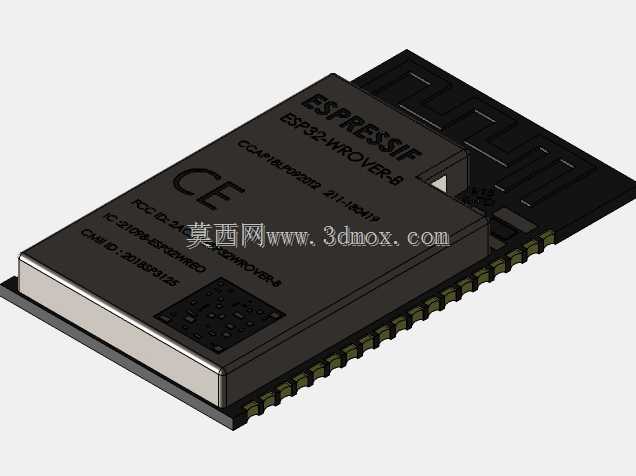

　　从实际选型场景看，这类模组广泛用于环境监测节点、智能家居中控、工业数据采集终端以及教学实验平台。整机结构工程师在堆叠PCB时，最先要确认的不是芯片本身的性能参数，而是模组本体的安装边界：金属屏蔽罩覆盖核心电路区域，顶部丝印标识与CE认证标记的位置在数模中均有体现，便于外观评审时核对铭牌朝向；模组底部延伸出的两列贴片焊盘沿长边排布，焊盘间距与端部避让空间直接决定母板焊盘的布局，数模中将焊盘的厚度与伸出长度按实物比例还原，干涉检查时可以准确判断回流焊后的装配间隙。

　　设计思路上，数模优先保证了装配相关的关键尺寸精度：模组整体为薄型矩形板状结构，板载PCB天线位于模组一端，该区域在整机布局中必须预留净空，不能被金属支架、电池外壳或屏蔽结构覆盖，这一点在结构评审时经常出现疏漏——不少外壳设计为了追求紧凑，将金属中框延伸到天线正上方，直接导致无线信号衰减严重。借助这套三维数模，可以在整机建模阶段就把天线净空区标注出来，提前校核外壳材质与遮挡范围，避免后期开模后才发现通信距离不达标的问题。

　　外形与安装边界方面，模组顶面的金属屏蔽罩为阶梯状轮廓，边缘与PCB板边存在微小高差，数模对该高差做了写实处理，当整机需要在模组上方叠加绝缘片、导电泡棉或者散热垫时，可以直接测量屏蔽罩顶面到外壳内壁的距离，选定合适厚度的缓冲材料。侧边的半孔焊盘沿板边等距排列，数模中每个焊盘的位置、宽度与突出板底的高度都与实物一致，在进行母板配合设计时，既能校验焊盘与母板封装的对齐度，也能模拟焊接后模组底部与母板之间的缝隙，确认是否需要预留支撑柱防止模组受按压后变形。

　　此外，模组端部的定位缺口与板角倒角也在数模中有所体现，对于需要加装屏蔽罩或者使用固定座夹持模组的场景，这些小特征能够避免装配时出现装反、偏移的问题。在做整机跌落仿真或者热分布分析时，该数模也可以作为质量属性与发热区域的参考载体，帮助结构工程师快速完成嵌入式无线终端的前期布局验证，减少反复打样核对实物的工作量。
