ESP32-WROVER无线通讯模组三维结构

　　做嵌入式硬件集成的结构工程师多半都绕不开这类无线通讯模组的布局适配，这次拆解建模的ESP32-WROVER模组，是目前工业物联网终端、智能家居控制节点、小型智能传感设备里应用极广的核心通讯部件。很多刚接触硬件结构设计的新人容易把这类模组当成普通贴片IC处理，实际在整机布局时要考虑的边界条件远比普通芯片复杂，首先得明确它的实际功能定位：这是一款集成了WiFi+蓝牙双模通讯、自带大容量PSRAM扩展的嵌入式核心模组，本身已经完成了射频电路的阻抗匹配、核心主控的外围布线，终端设备厂商不需要再做复杂的射频设计，只需要做好供电、接口引出和结构避让，就能快速完成具备无线联网能力的产品开发，这也是它能在消费电子、工业采集、智能穿戴类产品里快速普及的核心原因。

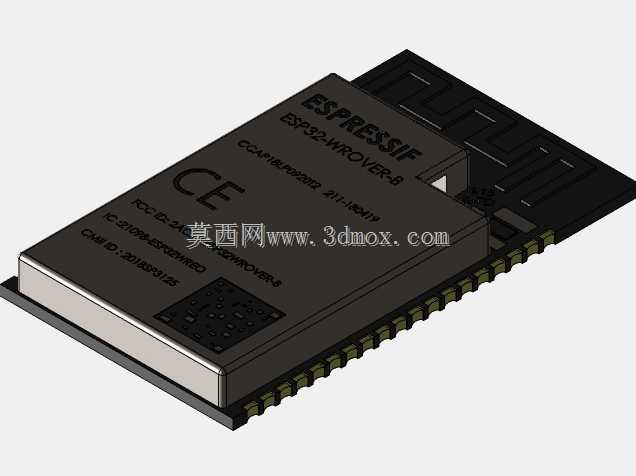

　　从结构设计的角度看，这款模组采用了金属屏蔽罩封装形式，主体为矩形贴片结构，底部采用半孔焊盘沿长边两侧排布，建模时需要精准还原每一个焊盘的间距、尺寸与位置公差，焊盘中心距严格遵循1.27mm的标准排针间距，整体模组的长宽厚尺寸控制在18mm×31.4mm×3.3mm左右，这个尺寸边界是整机PCB布局时必须预留的最小安装空间，不能有任何结构件侵入这个区域，否则会导致焊接时出现连锡、虚焊，或是后期维修时无法正常拆卸。顶部的金属屏蔽罩不是单纯的装饰件，它一方面是为了屏蔽外界电磁干扰对射频电路的影响，另一方面也能阻隔模组自身工作时产生的电磁辐射对外围电路造成串扰，建模时还原了屏蔽罩表面的丝印标识、CE认证标记以及模组型号刻印，这些细节在做整机BOM核对、生产装配视觉检测时都是重要的识别特征，不能随意简化省略。

　　在实际的设备集成场景里，这类模组的安装位置有很明确的设计要求：首先要尽量远离开关电源、变压器这类强电磁干扰源，和板载天线的预留区域不能有金属结构件遮挡，否则会大幅衰减无线信号强度，很多新手做结构时把模组放在金属外壳正下方，最后做EMC测试时发现信号传输距离不足标称值的三分之一，就是忽略了射频信号的传输特性。其次要考虑模组的散热边界，虽然这类低功耗无线模组的满负载工作功耗不高，但在密闭式塑料外壳内长时间连续工作时，屏蔽罩表面的温度会比环境温度高出10-15℃，建模时已经预留了屏蔽罩顶部和外壳内壁之间0.8mm的空气对流间隙，避免热量直接传导到外壳表面导致局部温度超标。

　　从设计思路上看，这款模组的结构设计完全服务于量产装配的便利性：两侧对称排布的半孔焊盘适合SMT流水线的高速贴片工艺，不需要额外的插件工序，屏蔽罩采用卷边压合工艺固定在PCB基板上，抗振动性能满足工业级设备的运输与使用要求，模组四个边角做了0.5mm的倒角处理，避免贴片吸嘴取料时出现边角卡滞。建模过程中特意还原了PCB基板边缘的工艺缺口、屏蔽罩侧面的装配卡扣位，这些细节结构在做PCB封装设计、钢网开孔时都有实际参考意义，要是忽略了这些小结构，很容易在生产时出现钢网与焊盘对位偏差，导致焊接良率下降。

　　很多工程师在做整机结构校核时，容易忽略模组焊盘的焊接公差余量，实际上这类表贴模组的焊盘外延需要预留至少0.3mm的焊锡爬锡空间，对应的PCB封装焊盘要比模组本体的焊盘稍长，建模时已经把这个公差余量体现在了焊盘的尺寸参数里，结构工程师在核对PCB布局时可以直接参考这个模型的边界做干涉检查，不需要再反复核对模组规格书里的尺寸公差。另外要注意，这款模组的天线是印制在PCB基板上的板载天线，位于模组一端的净空区域，建模时特意标注了这个净空区的范围，这个区域下方的PCB层不能走任何高速信号线，也不能铺铜，否则会直接影响天线的谐振频率，导致无线性能不达标，这是很多硬件设计里容易踩的坑，通过三维模型的可视化呈现，能让结构、硬件、射频不同岗位的工程师在设计阶段就对齐边界要求，减少后期打样调试的迭代次数。
