红外径向PIR D203B热释电探测元件

　　这款热释电红外径向探测元件，是被动式人体红外感应装置里的核心敏感部件，日常在楼道感应灯、智能安防入侵探测、自动门触发、智能家居人体存在检测场景里随处可见，负责捕捉空间内移动人体发出的特定波长红外信号，将光热变化转化为可被后端电路识别的电信号，不需要主动发射探测波束，靠被动接收目标红外辐射完成检测，整机待机功耗极低，适合电池供电的低功耗感应类设备使用。从结构设计来看，元件采用TO金属封装形式，顶部开设方形滤光窗口，窗口处加装的硅基滤光片只允许人体辐射对应的8-14μm红外波段透过，可过滤可见光、近红外等环境杂波干扰，降低误触发概率；金属管壳采用密封压合工艺，能隔绝外界潮气、粉尘侵入内部敏感元，适配楼道、户外门禁、工业车间等多尘、

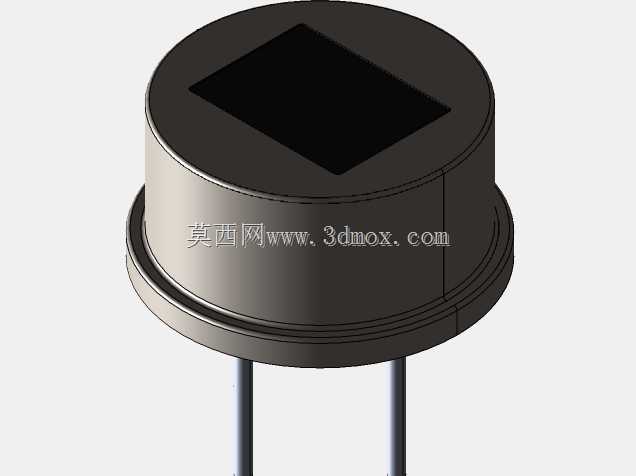

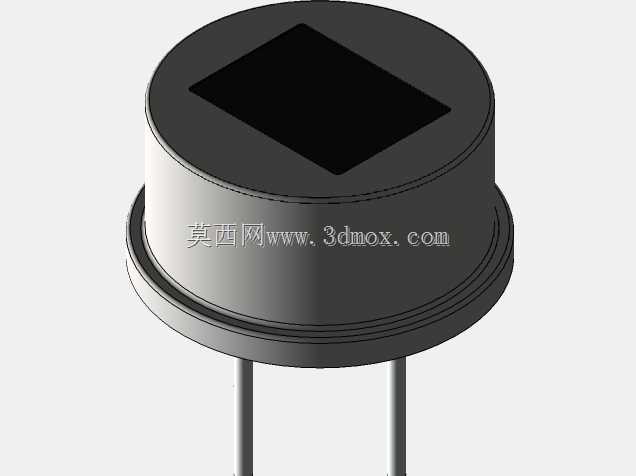

　　温湿度波动较大的安装环境。引脚采用径向直插排布，两根引出脚间距符合常规直插元件的PCB布板规范，焊接时可直接插入对应孔径的PCB焊盘，不需要额外做引脚整形，适合波峰焊、手工焊等多种焊接工艺；管座底部的凸缘结构可在插件时起到限位作用，避免元件插入过深导致顶部窗口被PCB板遮挡，影响探测视场。设计建模过程中，严格还原了管壳的台阶轮廓、顶部窗口的倒角细节、引脚的直径与伸出长度，管身的滚花、压合接缝等工艺细节也做了对应还原，方便结构工程师在做感应类产品整机布局时，准确预留元件安装空间，核算窗口与外壳透红外窗片的对齐公差，避免出现结构干涉、探测视场被遮挡的问题。实际选型装配时，需要注意元件顶部窗口与外壳透窗的距离不能过大，

　　否则会压缩有效探测角度，同时引脚焊接温度不能超过元件耐温阈值，避免高温损坏内部的热释电敏感元；径向引脚的设计也让元件可以直接立式插装在PCB上，相比贴片封装的同类型元件，立式安装的元件窗口朝向更易调整，适配不同的探测角度需求，在小批量试制、手工装配的项目里使用更灵活。
