3x6mm两脚直插式微动按键开关结构

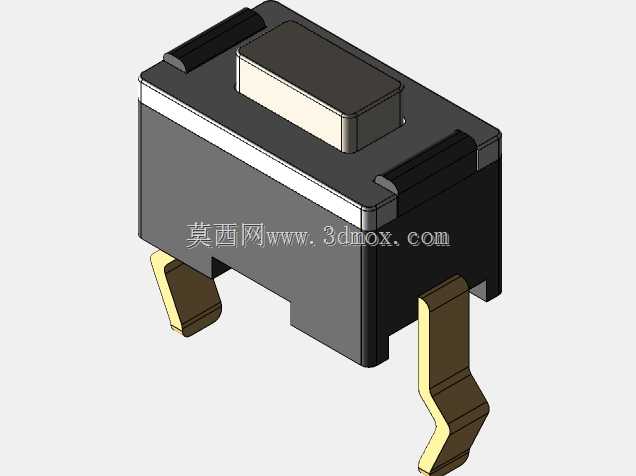

　　这款两脚直插轻触按键的三维结构，围绕消费电子、工控面板、小型控制板上最常见的手动触发场景搭建，整机外形控制在3×6mm的紧凑边界内，是板载人机交互链路里用量极大的基础元件。做结构选型时最先要敲定的就是安装边界：本体采用矩形塑封基座，顶部伸出长方形按压柄，两个弯角成型的DIP引脚从基座两侧向下引出，引脚折弯段预留了PCB插装后的焊接余量，插装时引脚穿过板上对应通孔，过波峰焊后弯折结构可以抵消按键按压过程中产生的侧向拉扯力，避免焊盘受反复载荷出现起翘开裂。

　　从实际使用场景来看，这类按键大量布置在小家电控制板、路由器复位位、仪器仪表操作面板、玩具触发端、工控IO扩展板上，承担瞬时通断信号输入的功能，用户按下按键时内部弹片快速导通，松手后弹片自动回弹断开，不需要额外锁止结构，触发行程短、按动手感清脆，适合需要频繁点动输入的操作位。建模过程中优先还原了真实量产件的分层结构：黑色耐高温塑壳作为主体承载框架，顶部按压帽做了下沉限位，按压行程走到极限位置时帽体边缘会和壳体内挡边贴合，避免超行程压坏内部金属弹片；两侧引脚采用镀锡铜材，折弯角度按照量产插件的标准成型，引脚末端做了导向收窄，插入PCB通孔时可以自动对位，不会出现引脚顶弯、插装卡滞的问题。

　　设计这类元件的三维数模时，不能只画外观方块：需要把引脚的跨距、插装后本体高出PCB板面的高度、按压帽的凸起高度全部按实物尺寸还原，结构工程师在做整机堆叠时，可以直接把数模调入PCB装配空间，核对按键顶面和设备外壳开孔的对位关系，预留出0.2~0.3mm的按压间隙，既不会因为间隙过大出现按键按空、触发行程不足，也不会因为间隙过小导致外壳压住按键、长期处于误触发状态。同时塑壳两侧的定位小凸台也在数模中做了还原，部分板卡会在按键焊接位周边增加塑胶限位挡墙，凸台可以和挡墙配合，在过焊炉时阻止元件偏移浮高。

　　从功能特性上，两脚DIP的架构省去了多余固定脚，在PCB布局占用面积更小，两个引脚分别接入信号回路与上拉/下拉端，触发时电平跳变即可被主控IO口识别，内部弹片的接触电阻低，触发寿命可以满足数万次点动需求。建模时特意区分了不同部件的材质配色：绝缘塑壳为深色阻燃料，金属引脚呈现金属镀层质感，顶部按压面做了细微的色差区分，在装配校验时可以快速辨认按键的朝向与按压位置，避免布局时装反方向导致外壳开孔和按键错位。这类基础元件的精准数模，能在板卡设计阶段就提前规避插装干涉、行程不匹配、焊盘间距不符等量产问题，减少后期打样改版的调整成本。
