扁平侧出线光电接近传感器结构

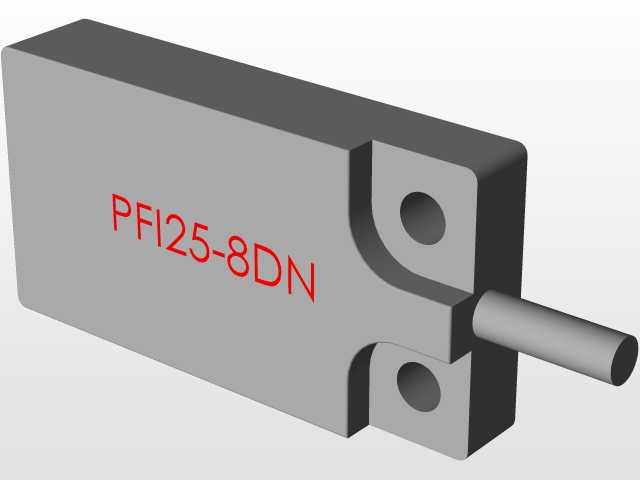

　　该模型呈现的是一种扁平矩形结构的接近检测传感器，主体采用低矮长方体外壳，端部设置上下两个带沉台的安装耳，中心为贯通安装孔，侧向引出圆柱形电缆护套。此类结构常见于自动化产线、夹具、滑台和包装设备中，用于在空间受限位置检测金属件、工件到位或机构运动边界。

　　从实际布置看，扁平本体适合贴装在安装板侧面或工装立板上，两个安装孔可使用螺钉固定，端部圆弧避让区域能够降低孔边应力集中，也让外壳在装配时避开相邻板件棱边。侧向出线方式相比直出线更适合狭窄槽位，线缆沿设备表面走向时弯折半径更容易控制，护套与壳体交接处做了过渡，便于表现密封和防拉脱结构。

　　建模时应重点控制外壳厚度、安装孔中心距、孔端到检测面的距离以及线缆外径之间的关系。安装耳并非简单附加在主体上，而是与壳体形成连续轮廓，上下圆弧与中间开槽共同构成端部固定区域；中间凸出的检测端与圆柱线缆同轴衔接，外形虽然简洁，但涉及实体拉伸、圆角过渡、孔位切除和多零件装配关系。若用于整机方案，可将该传感器作为标准检测元件放入夹具库，在布局阶段直接校核其与工件、导轨、气缸压头之间的干涉情况。

　　功能上，这类传感器通常承担到位确认、原点限位、物料存在检测等任务。扁平外壳的优势在于不需要较大的径向安装空间，检测端靠近被测目标即可；双孔固定方式比单孔锁紧更稳定，能减少设备振动带来的角度偏转。模型表面标识区域可用于体现型号方向，帮助工程师在装配图中识别检测面和出线方向。对于结构设计人员，该件的价值不只是外观还原，更在于把安装边界、线缆走向和检测端位置纳入设备三维布局，提前发现孔位冲突、线缆拉扯和维护空间不足等问题。
